申请日2015.08.19
公开(公告)日2016.03.02
IPC分类号C02F9/04
摘要
本实用新型涉及用于蔬菜原料泡发清洗机的废水过滤回收装置，包括清洗机体，清洗机体的底部设置有一块斜板，在所述斜板的最低端连接有出水管，所述出水管的出口端与过滤筒相通，在所述过滤筒内安装有过滤网层、活性炭层以及药膜层，所述过滤网层、活性炭层和药膜层均为圆弧形，且所述过滤网层和药膜层向下凸起，所述活性炭层向上凸起，在过滤筒的外侧壁底端连接有导水管，在导水管上安装有水泵，所述水泵将过滤后的水增压，并输送到清洗机的进水处循环使用。本实用新型在清洗机的下方通过出水管连接在过滤筒中，通过在过滤筒中安装有过滤网层、活性炭层和药膜层，能够有效地对清洗蔬菜时产生的污水进行过滤，并将过滤后的水循环利用。
权利要求书

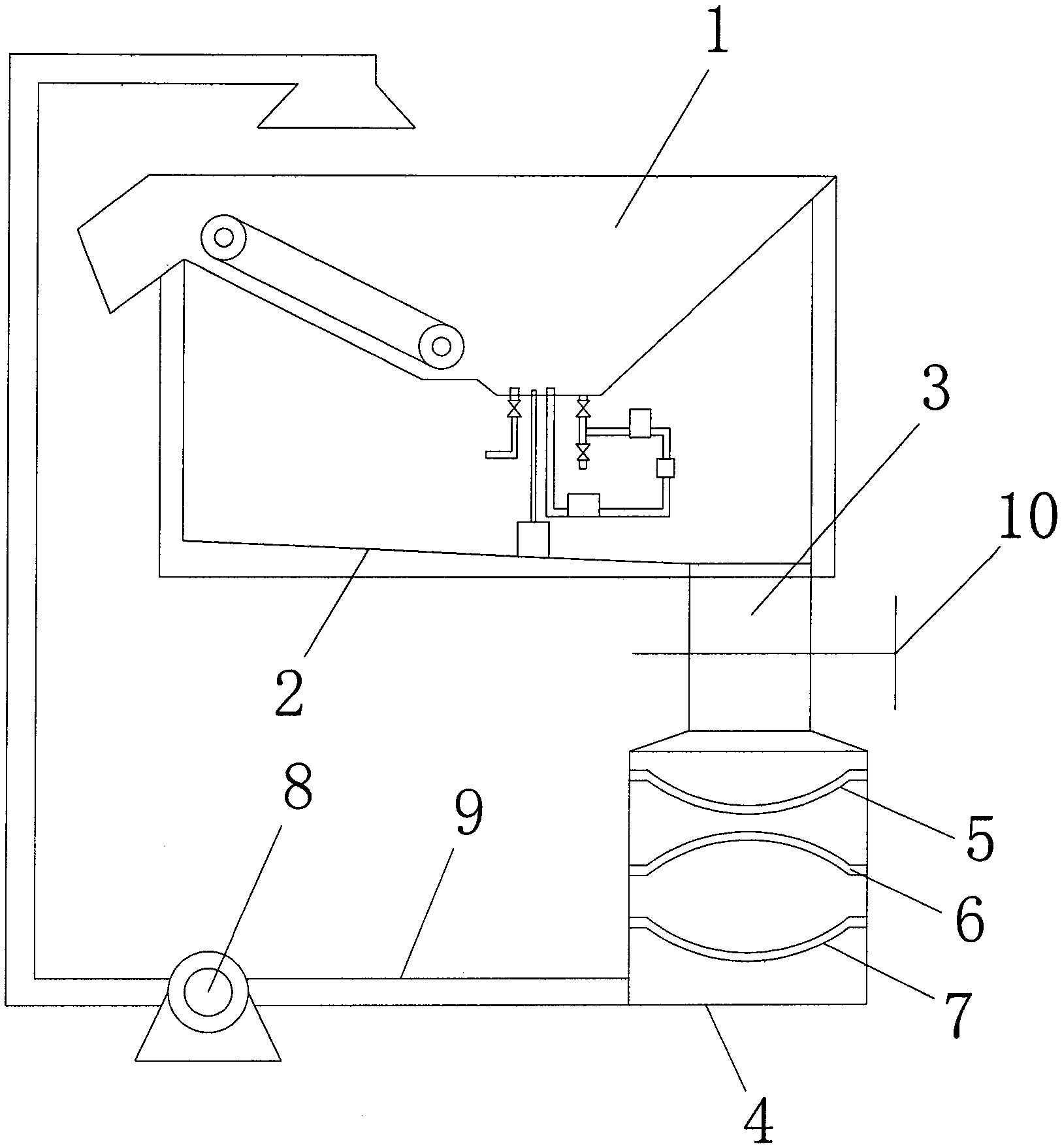

1.用于蔬菜原料泡发清洗机的废水过滤回收装置，包括清洗机体(1)，其特征在于：所述清洗机体(1)的底部设置有一块斜板(2)，在所述斜板(2)的最低端连接有出水管(3)，所述出水管(3)的出口端与过滤筒(4)相通，在所述过滤筒(4)内安装有过滤网层(5)、活性炭层(6)以及药膜层(7)，所述过滤网层(5)、活性炭层(6)和药膜层(7)均为圆弧形，且所述过滤网层(5)和药膜层(7)向下凸起，所述活性炭层(6)向上凸起，在过滤筒(4)的外侧壁底端连接有导水管(8)，在所述导水管(8)上安装有水泵(9)，所述水泵(9)将过滤后的水增压，并输送到清洗机(1)的进水处循环使用。
2.根据权利要求1所述的用于蔬菜原料泡发清洗机的废水过滤回收装置，其特征在于：所述活性炭层(6)位于所述过滤网层(5)和药膜层(7)之间，且所述过滤网层(5)、活性炭层(6)和药膜层(7)均为不锈钢材料制成。
3.根据权利要求2所述的用于蔬菜原料泡发清洗机的废水过滤回收装置，其特征在于：所述过滤网层(5)、活性炭层(6)和药膜层(7)的厚度相同。
4.根据权利要求1所述的用于蔬菜原料泡发清洗机的废水过滤回收装置，其特征在于：所述出水管(3)上安装有用于控制水量和水速的手动调节阀(10)。
说明书
用于蔬菜原料泡发清洗机的废水过滤回收装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及用于蔬菜原料泡发清洗机的废水过滤回收装置。
背景技术
目前，随着人们对健康的越来越重视，有机蔬菜开始逐渐成为餐桌上的新宠，为了便于蔬菜的存储和运输，需要制作脱水蔬菜。脱水蔬菜之前需要对蔬菜进行清洗。目前一般都是采用手工清洗方法，为了清洗干净并洗掉菜表面残留的农药以及污物，要反复清洗，人工清洗菜的劳动强度相当大。对于用量大的一些企业或者生产菜类食品的食品工业，由于洗菜的工作量很大，因此很难保证清洗干净。因此现有技术中专门出现了一种蔬菜清洗机。根据中国专利申请号为201420289545.4公布的《蔬菜用清洗机》，它包括两端分别设置进料口和出料口的清洗桶，以及位于清洗桶内的传送带，所述传送带倾斜向上设置在清洗桶的内部，传送带的上端对应清洗桶的出料口，其特征在于：清洗桶的下部具有一清洗腔，所述清洗腔的底部与传送带的下端对接，并且在清洗腔的底部具有位置相互错开的喷水嘴和蔬菜推动装置，清洗桶的进料口通过一倾斜向下的滑道与清洗腔对接。这种结构的清洗机能够很好地对蔬菜进行清洗，但是清洗之后废水直接被排出，未进行回收利用，造成了水资源的浪费。
实用新型内容
本实用新型为了克服现有技术中的不足，提供了用于蔬菜原料泡发清洗机的废水过滤回收装置。
本实用新型是通过以下技术方案实现：
用于蔬菜原料泡发清洗机的废水过滤回收装置，包括清洗机体，所述清洗机体的底部设置有一块斜板，在所述斜板的最低端连接有出水管，所述出水管的出口端与过滤筒相通，在所述过滤筒内安装有过滤网层、活性炭层以及药膜层，所述过滤网层、活性炭层和药膜层均为圆弧形，且所述过滤网层和药膜层向下凸起，所述活性炭层向上凸起，在过滤筒的外侧壁底端连接有导水管，在所述导水管上安装有水泵，所述水泵将过滤后的水增压，并输送到清洗机的进水处循环使用。
作为本实用新型的优选技术方案，所述活性炭层位于所述过滤网层和药膜层之间，且所述过滤网层、活性炭层和药膜层均为不锈钢材料制成。
作为本实用新型的优选技术方案，所述过滤网层、活性炭层和药膜层的厚度相同。
作为本实用新型的优选技术方案，所述出水管上安装有用于控制水量和水速的手动调节阀。
与现有的技术相比，本实用新型的有益效果是：本实用新型在清洗机的下方通过出水管连接在过滤筒中，通过在过滤筒中安装有过滤网层、活性炭层和药膜层，能够有效地对清洗蔬菜时产生的污水进行过滤，并将过滤后的水循环利用。
