申请日2015.08.19
公开(公告)日2015.12.30
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理用的加药稳压系统，包括化药池、加药泵、稳压罐，所述稳压罐上设置有进药口和出药口，所述进药口和化药池之间设置有进药管路，所述加药泵设置于进药管路中，所述出药口连接有出药管路，该出药管路上设置有流量计。该加药稳压系统可以提高流量计的计量稳定性。
权利要求书
1.一种污水处理用的加药稳压系统，其特征在于：包括化药池、加 药泵、稳压罐，所述稳压罐上设置有进药口和出药口，所述进药口和化 药池之间设置有进药管路，所述加药泵设置于进药管路中，所述出药口 连接有出药管路，该出药管路上设置有流量计。
2.如权利要求1所述的一种污水处理用的加药稳压系统，其特征在 于：所述稳压罐的底部设置有放空口，该放空口处连接有放空阀。
3.如权利要求2所述的一种污水处理用的加药稳压系统，其特征在 于：所述稳压罐的出药口数目为两个，每个出药口均连接一出药管路， 每个出药管路上均设置了流量计。
4.如权利要求3所述的一种污水处理用的加药稳压系统，其特征在 于：两个出药口的尺寸不同，两个出药管路包括一个主出药管路和一个 副出药管路，主出药管路连接尺寸大的出药口，副出药管路连接尺寸小 的出药口。
5.如权利要求4所述的一种污水处理用的加药稳压系统，其特征在 于：所述稳压罐的顶部还设置有进气口，该进气口连接压缩气瓶。
6.如权利要求5所述的一种污水处理用的加药稳压系统，其特征在 于：所述进药管路连接化药池的底部。
说明书
一种污水处理用的加药稳压系统
技术领域
本实用新型涉及一种加药稳压系统，特别是指一种污水处理用的加 药稳压系统。
背景技术
污水处理厂在进行污水处理时需要进行加药，而加药的过程中需要 利用流量计进行计量，而目前的加药系统就是利用加药泵将配置好的药 水直接加入污水处理池中，然，由于加药泵的工作时易的稳定性不高， 易产生拨动，因此，流量计的计量并不准确，这样将影响污水处理的效 果。
实用新型内容
本实用新型所要解决的技术问题是：提供一种污水处理用的加药稳 压系统，该加药稳压系统可以提高流量计的计量稳定性。

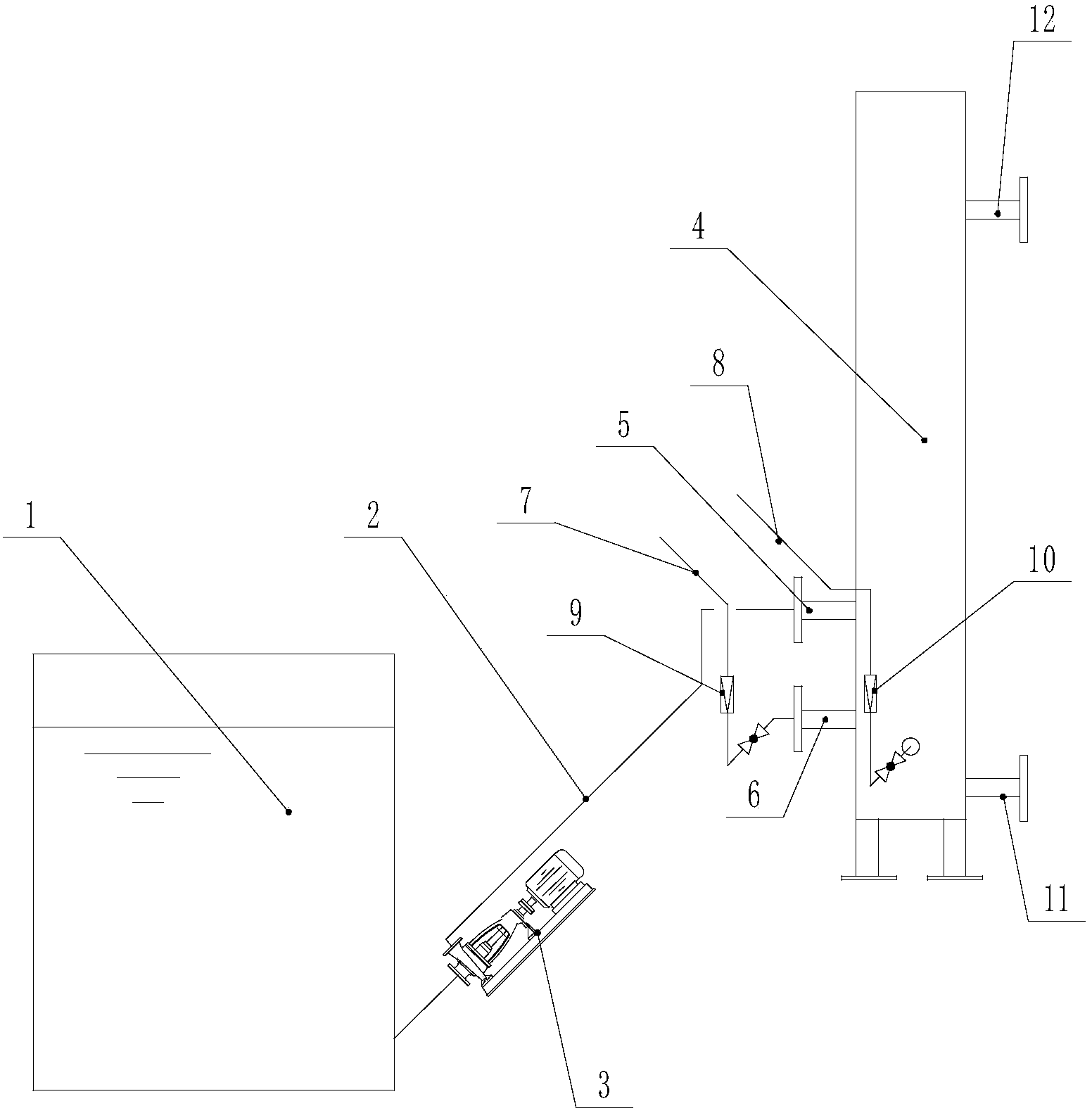

为解决上述技术问题，本实用新型的技术方案是：一种污水处理用 的加药稳压系统，包括化药池、加药泵、稳压罐，所述稳压罐上设置有 进药口和出药口，所述进药口和化药池之间设置有进药管路，所述加药 泵设置于进药管路中，所述出药口连接有出药管路，该出药管路上设置 有流量计。
作为一种优选的方案，所述稳压罐的底部设置有放空口，该放空口 处连接有放空阀。
作为一种优选的方案，所述稳压罐的出药口数目为两个，每个出药 口均连接一出药管路，每个出药管路上均设置了流量计。
作为一种优选的方案，两个出药口的尺寸不同，两个出药管路包括 一个主出药管路和一个副出药管路，主出药管路连接尺寸大的出药口， 副出药管路连接尺寸小的出药口。
作为一种优选的方案，所述稳压罐的顶部还设置有进气口，该进气 口连接压缩气瓶。
作为一种优选的方案，所述进药管路连接化药池的底部。
采用了上述技术方案后，本实用新型的效果是：由于加药稳压系统， 包括化药池、加药泵、稳压罐，所述稳压罐上设置有进药口和出药口， 所述进药口和化药池之间设置有进药管路，所述加药泵设置于进药管路 中，所述出药口连接有出药管路，该出药管路上设置有流量计，因此， 加药泵将药水从化药池抽入到稳压罐内，稳压罐内的药水液位上升，稳 压罐内的气体就会被压缩，当气体压缩到一定程度后，罐内气压上升到 临界值时，加药泵就无法在持续的给稳压罐内供药，当打开出药口时， 稳压罐内的药水就以一个相对恒压的状态流出，药水流出比较平稳，流 量计检测结果更加准确。
又由于两个出药口的尺寸不同，两个出药管路包括一个主出药管路 和一个副出药管路，主出药管路连接尺寸大的出药口，副出药管路连接 尺寸小的出药口，利用主出药管路和副出药管路可以提高出药的精度， 满足不同的要求。
又由于所述稳压罐的顶部还设置有进气口，该进气口连接压缩气 瓶，这样可以为稳压罐补充气体。
