申请日2015.10.16
公开(公告)日2016.02.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理人工湿地系统，解决了污水处理系统由于其各个功能模块结构不能很好的衔接，容易出现排水堵塞，污水处理效率低，空间占用高的问题，其技术方案要点是包括依次相连的调节池、厌氧池、缺氧池、好氧池、二沉池、中间池、人工湿地池，且厌氧池、好氧池、二沉池、中间池四者围成一个圈形;所述调节池通过收集管网接收生活污水;所述好氧池与缺氧池之间设有混合液回流通路;二沉池上设有污泥回流通路，用以将污泥回流至缺氧池和厌氧池，达到了空间利用率高，污水处理效率高的生活污水处理人工湿地系统的效果。
权利要求书
1.一种生活污水处理人工湿地系统，其特征在于：包括依次相连的调节池、厌氧池、缺氧池、好氧池、二沉池、中间池、人工湿地池，且厌氧池、好氧池、二沉池、中间池四者围成一个圈形;
所述调节池通过收集管网接收生活污水;
所述好氧池与缺氧池之间设有混合液回流通路;
二沉池上设有污泥回流通路，用以将污泥回流至缺氧池和厌氧池。
2.根据权利要求1所述的生活污水处理人工湿地系统，其特征在于：所述调节池的进水口设有格栅，所述格栅采用不锈钢材料，所述格栅倾斜设置。
3.根据权利要求1所述的生活污水处理人工湿地系统，其特征在于：所述调节池内填充有微生物载体纤维膜，所述厌氧池内还设置有潜水搅拌器，所述调节池和中间池内均设有一用一备的两台撕裂式提升泵。
4.根据权利要求1所述的生活污水处理人工湿地系统，其特征在于：所述好氧池内设置有与风机连通的可变微孔曝气器，二沉池内设置有斜管填料，二沉池与中间池相邻设置，之间设有锯齿形溢流槽。
5.根据权利要求1所述的生活污水处理人工湿地系统，其特征在于：所述人工湿地池包括由下至上的防水土工膜层、鹅卵石层、砂层和水生植物层，所述鹅卵石层中的鹅卵石采用粒径25-35mm，所述鹅卵石层与砂层的厚度比的范围为4：1至5：1。
6.根据权利要求5所述的生活污水处理人工湿地系统，其特征在于：所述鹅卵石层与砂层设置有布水器，所述布水器设置有上下两排。
说明书
生活污水处理人工湿地系统
技术领域
本实用新型涉及一种生活污水处理技术领域，更具体地说，它涉及一种生活污水处理人工湿地系统。
背景技术
生活污水的主要污染物是有机物和氮、磷等营养物质，其水质特征是水质稳定但浑浊、色深切具有恶臭，呈微碱性，一般不含有毒物质，含有大量的细菌、病毒和寄生虫卵。现有技术中通常采用人工湿地的方式进行污水处理，而现有的人工湿地系统常采用地表流的方式，其缺点是负荷小，冬季北方表面会结冰，夏季会繁殖蚊子，还会有臭味。
其他的生活污水处理系统由于其各个功能模块结构不能很好的衔接，容易出现排水堵塞，污水处理效率低，空间占用高、土地资源浪费的问题，因此需要一个改进之后的生活污水处理系统以适应政府部门对环境保护，环境设施建成后，长久使用的要求。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种空间利用率高，污水处理效率高的生活污水处理人工湿地系统。

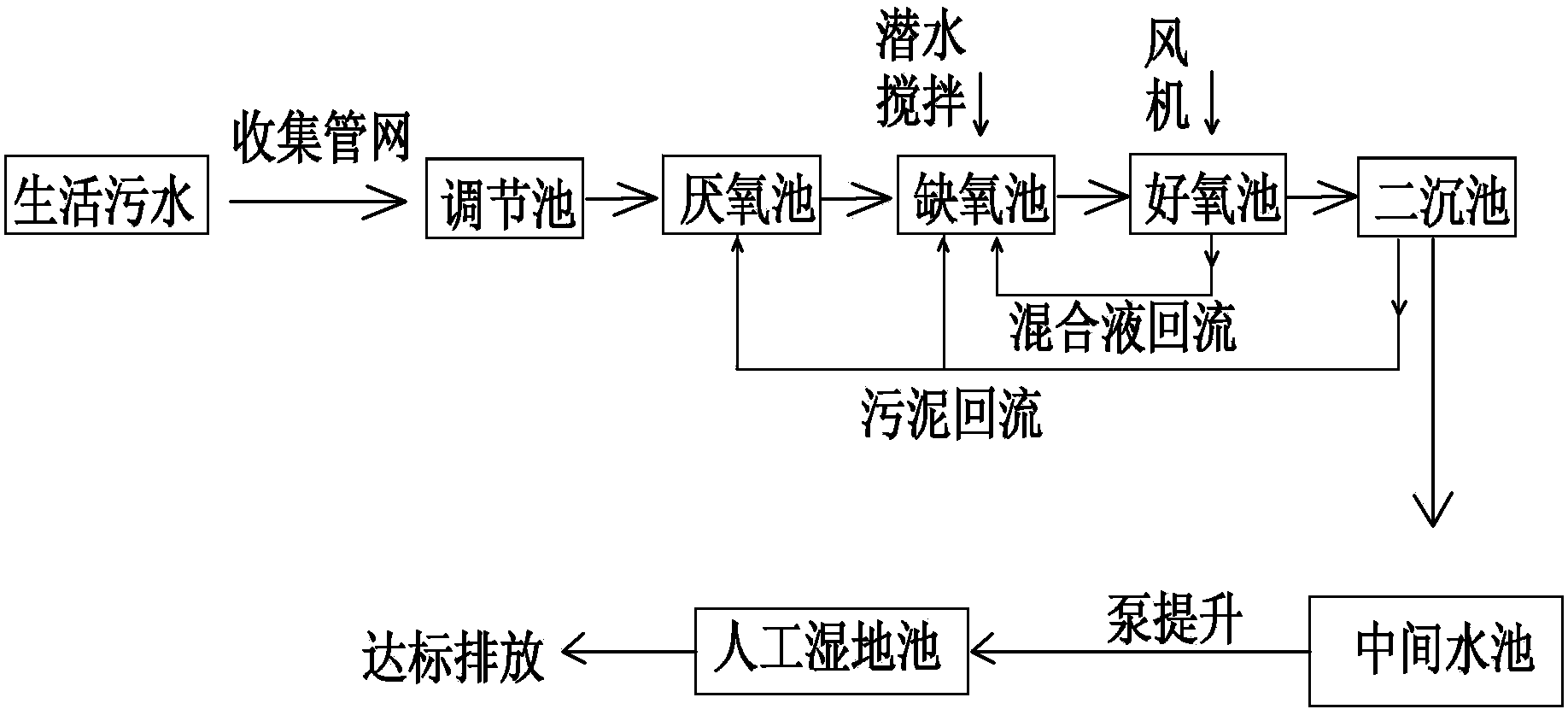

为实现上述目的，本实用新型提供了如下技术方案：一种生活污水处理人工湿地系统，包括依次相连的调节池、厌氧池、缺氧池、好氧池、二沉池、中间池、人工湿地池，且厌氧池、好氧池、二沉池、中间池四者围成一个圈形;
所述调节池通过收集管网接收生活污水;
所述好氧池与缺氧池之间设有混合液回流通路;
二沉池上设有污泥回流通路，用以将污泥回流至缺氧池和厌氧池。
优选的，所述调节池的进水口设有格栅，所述格栅采用不锈钢材料，所述格栅倾斜设置。
优选的，所述调节池内填充有微生物载体纤维膜，所述厌氧池内还设置有潜水搅拌器，所述调节池和中间池内均设有一用一备的两台撕裂式提升泵。
优选的，所述好氧池内设置有与风机连通的可变微孔曝气器，二沉池内设置有斜管填料，二沉池与中间池相邻设置，之间设有锯齿形溢流槽。
优选的，所述人工湿地池包括由下至上的防水土工膜层、鹅卵石层、砂层和水生植物层，所述鹅卵石层中的鹅卵石采用粒径25-35mm，所述鹅卵石层与砂层的厚度比的范围为4：1至5：1。
优选的，所述鹅卵石层与砂层设置有布水器，所述布水器设置有上下两排。
与现有技术相比，本实用新型的有益效果为：通过按照一个个处理池依次处理过来，而各个处理池的排布呈矩形，写围城一个圈性流向，各个处理池之间没有过多的土地间隔和管路铺设，直接采用隔板分离，采用溢流的方式流动，从而可以有效节省空间，对土地利用率大大提高，有效节约土地资源，同时也能高效净化污水。
