申请日2015.07.24
公开(公告)日2015.12.23
IPC分类号B01D36/04
摘要
本实用新型属于污水处理技术领域提供了一种建筑工地污水处理装置，包括转筒、外筒、转动轴和污水箱，所述转筒的外圆周面为滤网构成，所述转筒的右端设置有轮毂，所述转筒的外部包裹有外筒，所述外筒的底部分别设置有排水口和排渣口，所述转筒的内部轴线上设置有转动轴，所述转动轴为空心结构，所述转动轴的两端均穿过转筒和外筒直至外部空间，所述转动轴穿过转筒处通过法兰盘固定连接，所述转动轴置于转筒内部的一段外圆周面上设置有若干个漏孔和安装有螺旋叶片，所述转动轴的左右两端均架设有轴承座，本实用新型能够在短时间内将建筑工地污水中的泥沙和水分离，具有极高的污水处理能力。
权利要求书

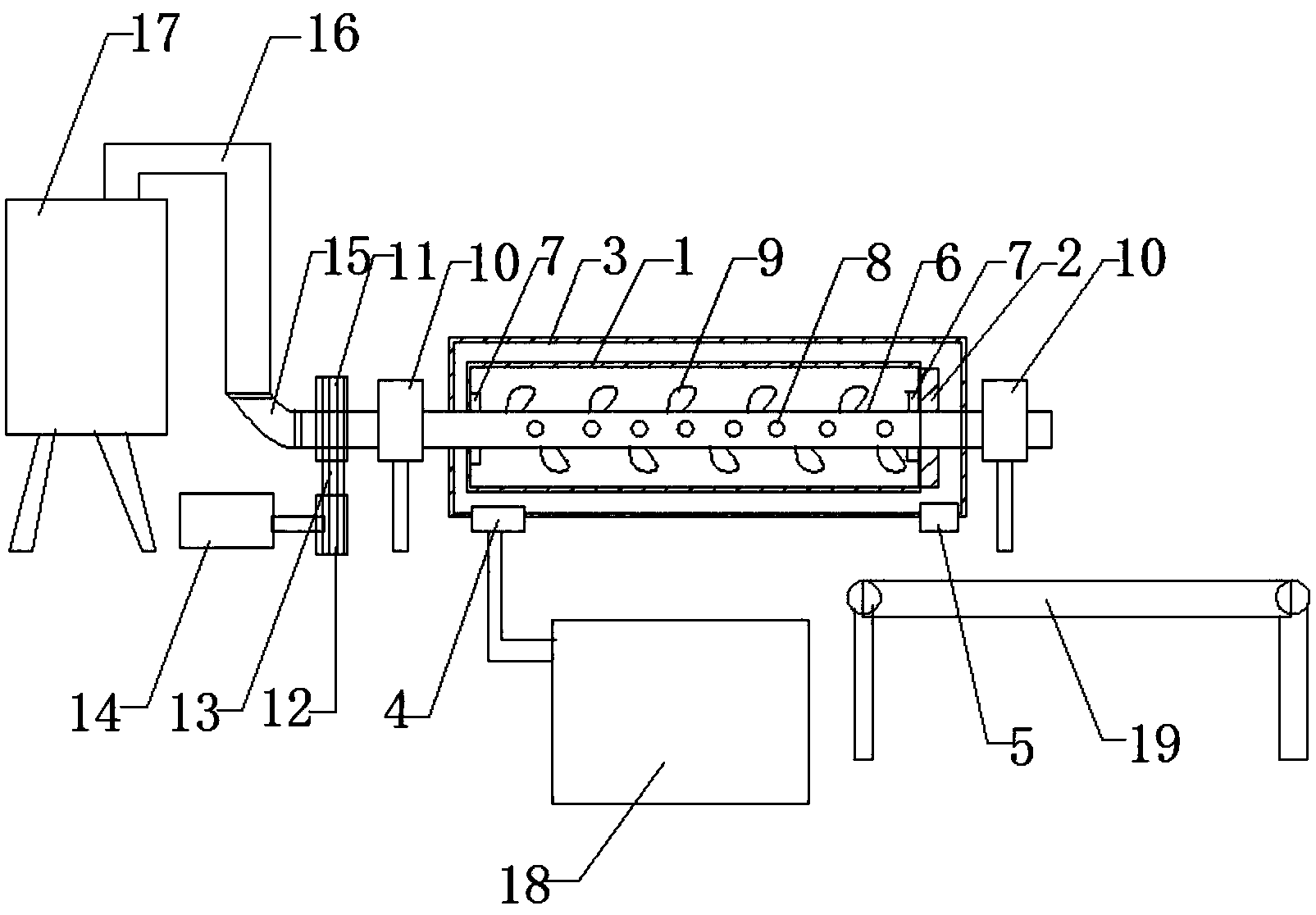

1.一种建筑工地污水处理装置，包括转筒(1)、外筒(3)、转动轴(6)、 污水箱(17)，其特征在于，所述转筒(1)的外圆周面为滤网构成，所述转筒(1) 的右端设置有轮毂(2)，所述转筒(1)的外部包裹有外筒(3)，所述外筒(3) 的底部分别设置有排水口(4)和排渣口(5)，所述转筒(1)的内部轴线上设置 有转动轴(6)，所述转动轴(6)为空心结构，所述转动轴(6)的两端均穿过转 筒(1)和外筒(3)直至外部空间，所述转动轴(6)穿过转筒(1)处通过法兰 盘(7)固定连接，所述转动轴(6)置于转筒(1)内部的一段外圆周面上设置 有若干个漏孔(8)和安装有螺旋叶片(9)，所述转动轴(6)的左右两端均架设 有轴承座(10)，所述转动轴(6)的左端套设有大皮带轮(11)，所述大皮带轮 (11)通过皮带(13)与设于电机(14)上的小皮带轮(12)连接，所述转动轴 (6)的左端开口处还安装有旋转式管接头(15)，所述旋转式管接头(15)通过 水管(16)连接有污水箱(17)。
2.根据权利要求1所述的一种建筑工地污水处理装置，其特征在于，所述 转筒(1)外圆周面的滤网结构的孔径只允许水分通过，而不允许泥沙通过。
3.根据权利要求1所述的一种建筑工地污水处理装置，其特征在于，所述 螺旋叶片(9)的旋进方向为朝向排渣口方向。
4.根据权利要求1所述的一种建筑工地污水处理装置，其特征在于，所述 外筒(3)的侧壁为倾斜式结构，且安装排水口(4)的一侧低于安装排渣口(5) 的一侧。
5.根据权利要求1所述的一种建筑工地污水处理装置，其特征在于，所述 排水口(4)的底部连接有集水箱(18)。
6.根据权利要求1所述的一种建筑工地污水处理装置，其特征在于，所述 排渣口(5)下方设置有泥沙传送带(19)。
说明书
一种建筑工地污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种建筑工地污水处理装置， 属于污水处理技术领域。
背景技术
随着城市建设的快速发展，各种建筑工地数不胜数，这些建筑工地往往需要 使用大量的水资源进行混合材料或者清洗设备，但同时也会产生大量的混合着泥 沙的污水，这些污水大多数都没有被再次利用而是直接排放，这样不仅污染环境， 而且极大地浪费了水资源。
虽然有些地方也采取了相关措施，比如采用沉淀池进行污水沉淀，但沉淀池 不仅占据较大的空间，而且沉淀周期过长，效率不高，鉴于此，有必要设计一种 能够快速处理建筑工地污水的装置，以此来解决目前存在的问题。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种建筑工地污水处 理装置，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种建筑工地污水处理装置，包括转筒、外筒、转动轴和污 水箱，所述转筒的外圆周面为滤网构成，所述转筒的右端设置有轮毂，所述转筒 的外部包裹有外筒，所述外筒的底部分别设置有排水口和排渣口，所述转筒的内 部轴线上设置有转动轴，所述转动轴为空心结构，所述转动轴的两端均穿过转筒 和外筒直至外部空间，所述转动轴穿过转筒处通过法兰盘固定连接，所述转动轴 置于转筒内部的一段外圆周面上设置有若干个漏孔和安装有螺旋叶片，所述转动 轴的左右两端均架设有轴承座，所述转动轴的左端套设有大皮带轮，所述大皮带 轮通过皮带与设于电机上的小皮带轮连接，所述转动轴的左端开口处还安装有旋 转式管接头，所述旋转式管接头通过水管连接有污水箱。
作为本实用新型的一种优选技术方案，所述转筒外圆周面的滤网结构的孔径 只允许水分通过，而不允许泥沙通过。
作为本实用新型的一种优选技术方案，所述螺旋叶片的旋进方向为朝向排渣 口方向。
作为本实用新型的一种优选技术方案，所述外筒的侧壁为倾斜式结构，且安 装排水口的一侧低于安装排渣口的一侧。
作为本实用新型的一种优选技术方案，所述排水口的底部连接有集水箱。
作为本实用新型的一种优选技术方案，所述排渣口下方设置有泥沙传送带。
本实用新型所达到的有益效果是：通过转轴、转筒以及外筒的相互配合，能 够在极端的时间内将污水中的水与泥沙等杂质分离，并分别通过排水口和排渣口 排出，相比于传统沉淀池的长时间沉淀处理，该新型的污水处理效率极高。
