申请日2015.07.24
公开(公告)日2016.01.13
IPC分类号B01D17/028; C02F1/40
摘要
本实用新型公开了一种用于船舶厨房污水处理的简易脱脂器，包括箱体，箱体包括放置于固定基座上的底板和固定在底板四周的前后侧板和左右侧板，前后侧板内壁间设置有隔板，左侧板外壁设置有排水口座板和排油口座板，右侧板外壁设置有进水口座板，排水口座板通过连接有通管伸进箱体内，通管下端低于隔板下端，污水由进水口座板进入箱体内并穿过隔板下端，由于污水中的油脂和水的密度不相同，水的密度比较大，所以水会沉入下面，而油脂会漂浮在水的上面从而使污水分层，位于底部的水由伸进箱体内的通管经过排水口座板排出，位于顶部的油脂则直接从排油口座板排出，从而实现污水的脱脂，避免直接排污造成水体污染。
权利要求书

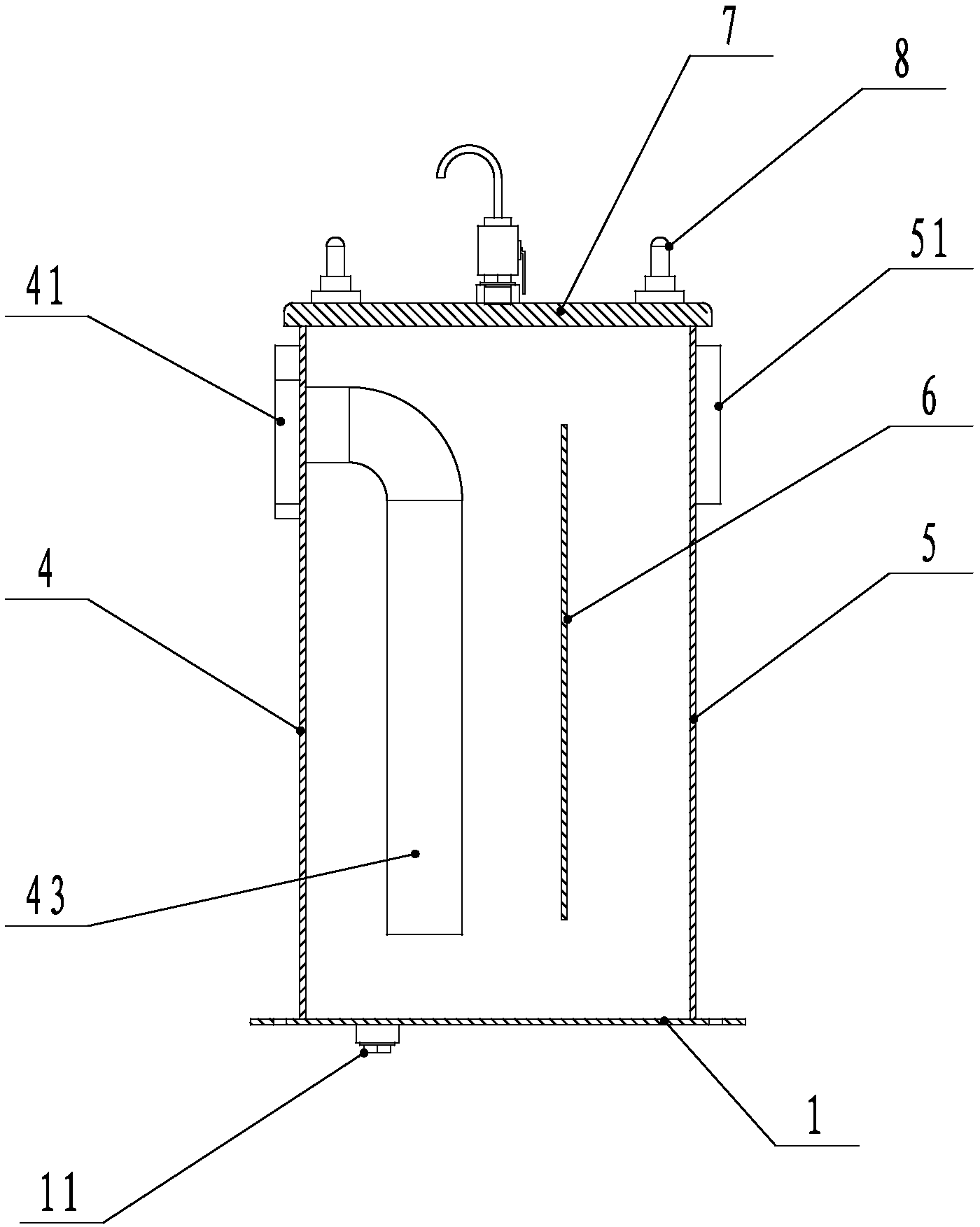

1.一种用于船舶厨房污水处理的简易脱脂器，其特征在于：包括箱体，所述箱体包括放置于固定基座上的底板(1)和固定在底板四周的前、后侧板(2、3)和左、右侧板(4、5)，所述前、后侧板(2、3)内壁间设置有隔板(6)，所述隔板(6)与底板(1)间留有间隙，所述左侧板(4)外壁设置有排水口座板(41)和排油口座板(42)，所述排水口座板(41)安装位置高于排油口座板(42)，所述右侧板(5)外壁设置有进水口座板(51)，所述排水口座板(41)通过连接有通管(43)伸进箱体内，所述通管(43)下端低于隔板(6)下端。
2.根据权利要求1所述的一种用于船舶厨房污水处理的简易脱脂器，其特征在于：所述箱体还包括位于侧板上端的盖板(7)，所述盖板(7)通过锁紧装置(8)与侧板连接固定。
3.根据权利要求2所述的一种用于船舶厨房污水处理的简易脱脂器，其特征在于：所述锁紧装置(8)包括蝶形螺栓(81)、挡板(82)和垫片(83)，侧板外壁设置有与蝶形螺栓(81)配合的连接座(44)。
4.根据权利要求1所述的一种用于船舶厨房污水处理的简易脱脂器，其特征在于：所述底板(1)设置有排污口(11)，所述排污口(11)安装有放泄塞。
5.根据权利要求4所述的一种用于船舶厨房污水处理的简易脱脂器，其特征在于：所述排污口(11)设置有螺纹接头。
说明书
一种用于船舶厨房污水处理的简易脱脂器
技术领域
本实用新型涉及一种船体建造辅助工装，尤其涉及一种用于船舶厨房污水处理的简易脱脂器。
背景技术
船舶在营运过程中，船上工作人员的饮食所产生的生活废水，因为含比较多的油脂而直接排放会对海洋或河水造成危害。随着人类对海洋环境的重视，相关公约正在更新或增加。其中经修订的MARPOL附则V防止船舶垃圾污染规则中明确提出禁止将食用油排放入海。船舶的正式航海日志垃圾分类中专门列出D食用油。为了避免补处罚罚金或扣船，在厨房废水管路中安装油脂脱离器，排放前进行油脂和水分离的处理是非常必要的。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种用于船舶厨房污水处理的简易脱脂器，其可以对厨房污水进行简单的油脂和水的分离。
本实用新型所采用的技术方案主要是：一种用于船舶厨房污水处理的简易脱脂器，包括箱体，所述箱体包括放置于固定基座上的底板和固定在底板四周的前后侧板和左右侧板，所述前后侧板内壁间设置有隔板，所述隔板与底板间留有间隙，所述左侧板外壁设置有排水口座板和排油口座板，所述排水口座板安装位置高于排油口座板，所述右侧板外壁设置有进水口座板，所述排水口座板通过连接有通管伸进箱体内，所述通管下端低于隔板下端。
作为上述技术方案的改进，所述箱体还包括位于侧板上端的盖板，所述盖板通过锁紧装置与侧板连接固定。
作为上述技术方案的进一步改进，所述锁紧装置包括蝶形螺栓、挡板和垫片，侧板外壁设置有与蝶形螺栓配合的连接座。
进一步，所述底板设置有排污口，所述排污口安装有放泄塞。
进一步，所述排污口设置有螺纹接头。
本实用新型的有益效果是：
本实用新型的一种用于船舶厨房污水处理的简易脱脂器，包括箱体，箱体包括放置于固定基座上的底板和固定在底板四周的前后侧板和左右侧板，前后侧板内壁间设置有隔板，左侧板外壁设置有排水口座板和排油口座板，右侧板外壁设置有进水口座板，排水口座板通过连接有通管伸进箱体内，通管下端低于隔板下端，污水由进水口座板进入箱体内并穿过隔板下端，由于污水中的油脂和水的密度不相同，水的密度比较大，所以水会沉入下面，而油脂会漂浮在水的上面从而使污水分层，位于底部的水由伸进箱体内的通管经过排水口座板排出，位于顶部的油脂则直接从排油口座板排出，从而实现污水的脱脂，避免直接排污造成水体污染。
