申请日2015.07.24
公开(公告)日2016.01.13
IPC分类号C02F9/06
摘要
一种2B酸酸析废水回收处理装置，属于废水处理设备技术领域。它包括树脂柱，树脂柱底部设置2B酸酸析废水进水口，树脂柱顶部的出水口通过管路与铁碳池底部进水口连接，铁碳池顶部出水口与沉淀池顶部进水口连接，沉淀池底部出水口通过管路与过滤器顶部进水口连接，过滤器内部通过管路与清水池连接;树脂柱上设置与其循环连接的液碱循环槽，液碱槽出料管路与沉淀池连接。本实用新型通过采用树脂吸附和铁碳微电解相结合的工艺进行废水处理，在废水处理达标排放同时，回收产品，降低环境污染，通过本实用新型的装置处理废水，使废水中COD去除率达95%以上，苯胺去除率97%以上，PH值可从1升至4-6，产品回收率在88%以上。
权利要求书

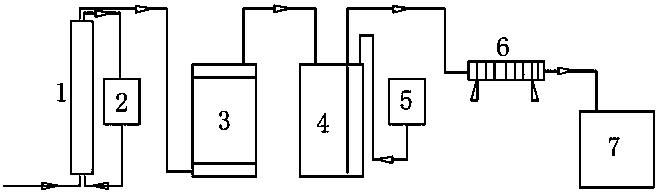

1.一种2B酸酸析废水回收处理装置，包括树脂柱(1)、铁碳池(3)、沉淀池(4)、过滤器(6)及清水池(7)，其特征在于所述树脂柱(1)底部设置2B酸酸析废水进水口，树脂柱(1)顶部的出水口通过管路与铁碳池(3)底部进水口连接，铁碳池(3)顶部出水口与沉淀池(4)顶部进水口连接，沉淀池(4)底部出水口通过管路与过滤器(6)顶部进水口连接，过滤器(6)内部通过管路与清水池(7)连接;树脂柱(1)上设置与其循环连接的液碱循环槽(2)，液碱槽(5)出料管路与沉淀池(4)连接。
2.根据权利要求1所述的一种2B酸酸析废水回收处理装置，其特征在于所述过滤器(6)为板式压滤机。
3.根据权利要求1所述的一种2B酸酸析废水回收处理装置，其特征在于所述的铁碳池(3)和沉淀池(4)底部均设有鼓气设备。
说明书
一种2B酸酸析废水回收处理装置
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种污染少、操作简单的2B酸酸析废水回收处理装置。
背景技术
现在国内外废水处理方法很多，比如焚烧法、光化学氧化法、超声氧化法、过氧化氢氧化法等，但这些处理方法往往存在一定的问题，如设备也比较复杂，造价高;处理效果不是太好;微电解效果不明显，亚铁消耗大等问题。结合国内相关专利如《2B酸、4B酸回收装置》CN202379912U、《一种2B酸的制备方法》CN102718688A、《2B酸生产中精制工序废水的治理与资源回收的方法》CN1772731A等，了解其中的不足之处，要么回收产品，要么就单处理废水，不能有效将产品回收及废水处理相结合。
实用新型内容
针对现有技术中存在的上述问题，本实用新型的目的在于提供一种污染少、操作简单的2B酸酸析废水回收处理装置。它通过采用树脂吸附和铁碳微电解处理相结合、使产品回收、废水处理达标排放要求。
所述的一种2B酸酸析废水回收处理装置，包括树脂柱、铁碳池、沉淀池、过滤器及清水池，其特征在于所述树脂柱底部设置2B酸酸析废水进水口，树脂柱顶部的出水口通过管路与铁碳池底部进水口连接，铁碳池顶部出水口与沉淀池顶部进水口连接，沉淀池底部出水口通过管路与过滤器顶部进水口连接，过滤器内部通过管路与清水池连接;树脂柱上设置与其循环连接的液碱循环槽，液碱槽出料管路与沉淀池连接。
所述的一种2B酸酸析废水回收处理装置，其特征在于所述过滤器为板式压滤机。
所述的一种2B酸酸析废水回收处理装置，其特征在于所述的铁碳池和沉淀池底部均设有鼓气设备。
上述的一种2B酸酸析废水回收处理装置，包括树脂柱、铁碳池、沉淀池、过滤器及清水池，树脂柱底部设置2B酸酸析废水进水口，树脂柱顶部的出水口通过管路与铁碳池底部进水口连接，铁碳池顶部出水口与沉淀池顶部进水口连接，沉淀池底部出水口通过管路与过滤器顶部进水口连接，过滤器内部通过管路与清水池连接;树脂柱上设置与其循环连接的液碱循环槽，液碱槽出料管路与沉淀池连接。本实用新型通过采用上述技术，采用树脂吸附和铁碳微电解相结合的工艺进行废水处理，在废水处理达标排放同时，回收产品，降低环境污染
，解决了传统废水处理方法中的可生化性等问题，同时达到产品回收作用，本实用新型废水处理装置使废水中COD去除率达95%以上，苯胺去除率97%以上，PH值可从1升至4-6，产品回收率在88%以上。
