申请日2015.06.10
公开(公告)日2015.11.04
IPC分类号C02F11/10
摘要
本实用新型涉及一种污泥热水解装置，其特征在于：它包括一罐体，在所述罐体的顶部设置有一进料口，在所述进料口上密封连接一顶盖，在所述罐体的底部设置有一出料口，在所述出料口上设置一卸料阀门;在所述罐体的侧壁上等间隔紧固连接多个蒸汽管，每一所述蒸汽管的进口端均位于所述罐体的外部且通过一阀门连接蒸汽气源;各所述蒸汽管贯穿所述罐体的侧壁后沿内壁向下延伸至所述罐体底部;在所述罐体的上部紧固连接一排气管，在所述排气管上设置有一泄压阀门。

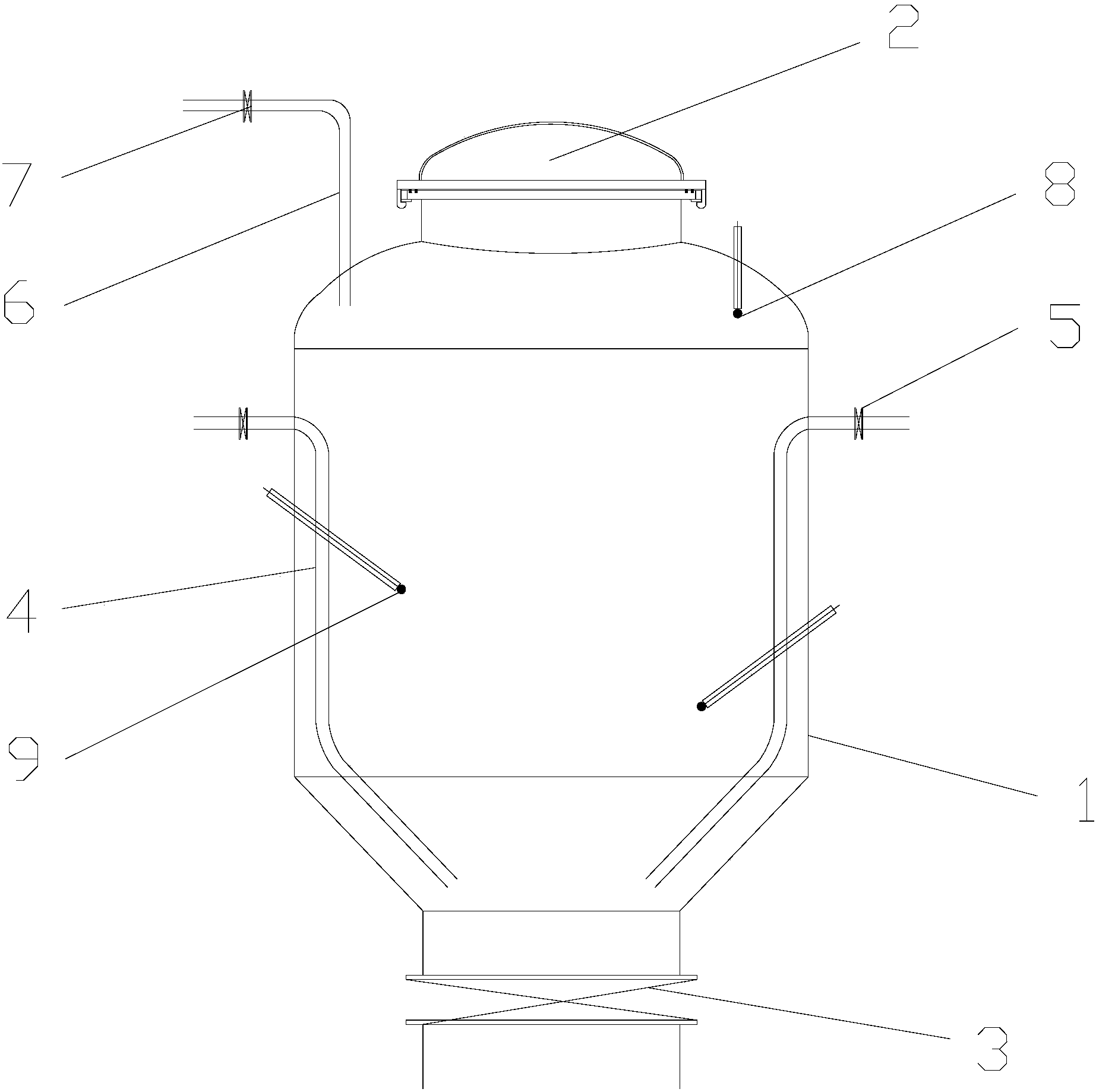

摘要附图
权利要求书
1.一种污泥热水解装置，其特征在于：它包括一罐体，在所述罐体的顶部设置有 一进料口，在所述进料口上密封连接一顶盖，在所述罐体的底部设置有一出料口，在 所述出料口上设置一卸料阀门;在所述罐体的侧壁上等间隔紧固连接多个蒸汽管，每 一所述蒸汽管的进口端均位于所述罐体的外部且通过一阀门连接蒸汽气源;各所述蒸 汽管贯穿所述罐体的侧壁后沿内壁向下延伸至所述罐体底部;在所述罐体的上部紧固 连接一排气管，在所述排气管上设置有一泄压阀门。
2.如权利要求1所述的一种污泥热水解装置，其特征在于：在所述罐体顶部设置 有一压力传感器，侧壁设置有两或三个温度传感器。
3.如权利要求1或2所述的一种污泥热水解装置，其特征在于：所述蒸汽管的数 量不少于五个。
说明书
一种污泥热水解装置
技术领域
本实用新型涉及一种污泥热水解装置，属于污泥处理技术领域。
背景技术
在市政污泥处理领域，热水解工艺作为污泥的预处理手段，正逐渐得到行业的认 可。污泥热水解能够提高污泥的流体性能，便于输送，并且，热水解能够迅速实现污 泥无害化，细胞破壁，胞内结合水及有机质得以释放，为后续污泥有机质降解及脱水 处理提供有利条件，最终实现污泥的稳定化、减量化，可产生沼气，实现资源化。
污泥热水解在工程应用中，由于污泥热容大，无间隙、流动性非常差，导热性也 差，在污泥加热过程中容易出现蒸汽短流，造成热水解罐内污泥受热不均或污泥难以 加热，尤其是在大容积的热水解罐的情况下最容易出现，从而导致污泥热水解升温时 间过长，耗能过大等问题，严重影响污泥处理效率。
另外，在现有的污泥热水解装置中，为了使污泥快速受热，一般需要设置机械搅 拌装置。由于热水解反应器为压力容器，在压力容器上设置机械搅拌装置，设备加工 难度大，精度高。
发明内容
针对上述问题，本实用新型的目的是提供一种受热均匀、处理效率高的污泥热水 解装置。
为实现上述目的，本实用新型采用以下技术方案：一种污泥热水解装置，其特征 在于：它包括一罐体，在所述罐体的顶部设置有一进料口，在所述进料口上密封连接 一顶盖，在所述罐体的底部设置有一出料口，在所述出料口上设置一卸料阀门;在所 述罐体的侧壁上等间隔紧固连接多个蒸汽管，每一所述蒸汽管的进口端均位于所述罐 体的外部且通过一阀门连接蒸汽气源;各所述蒸汽管贯穿所述罐体的侧壁后沿内壁向 下延伸至所述罐体底部;在所述罐体的上部紧固连接一排气管，在所述排气管上设置 有一泄压阀门。
在所述罐体顶部设置有一压力传感器，侧壁设置有两或三个温度传感器。
所述蒸汽管的数量不少于五个。
本实用新型由于采取以上技术方案，其具有以下优点：1、本实用新型在罐体内设 置有至少五个蒸汽进气端，均匀分布在罐体周围，利用将蒸汽通入污泥物料的方式直 接进行加热，通过控制通气的时间来控制罐体内部的压力和温度;在通入蒸汽过程中 可以采用交替进气的方式确保污泥受热均匀，以此在获得最佳的热水解效果和节能效 果的前提下，显著缩短污泥加热时间，提高污泥热水解的处理效率。2、本实用新型中 的蒸汽管在罐体侧壁上等间隔布置，因此可以通过蒸汽的在不同位置的交替进入起到 污泥搅动作用，由此代替机械搅拌。3、本实用新型在0.1～0.03Mpa的条件下排出污 泥物料，废蒸汽产生量小，热量损失少。
