申请日2015.06.10
公开(公告)日2015.10.21
IPC分类号C02F103/18; C02F1/12
摘要
本实用新型公开了一种用于脱硫废水烟道气蒸发的高效喷嘴，涉及脱硫废水烟道气蒸发装置领域。该高效喷嘴中，在预热室内采用二流喷嘴将脱硫废水雾化成小液滴，小液滴在从二流喷嘴的出口向机械雾化叶片流动的过程中，小液滴的直径减小，进入机械雾化叶片后，机械雾化叶片在叶轮的旋转作用下，小液滴会被破碎，直径进一步减小。因此，采用本实施例提供的雾化器，与现有技术中的双流体喷嘴相比，无需使用压缩空气，即可得到进入烟道中的小液滴，而且，增加了雾化液滴在烟道中的停留时间，进而提高了蒸发脱硫效率。

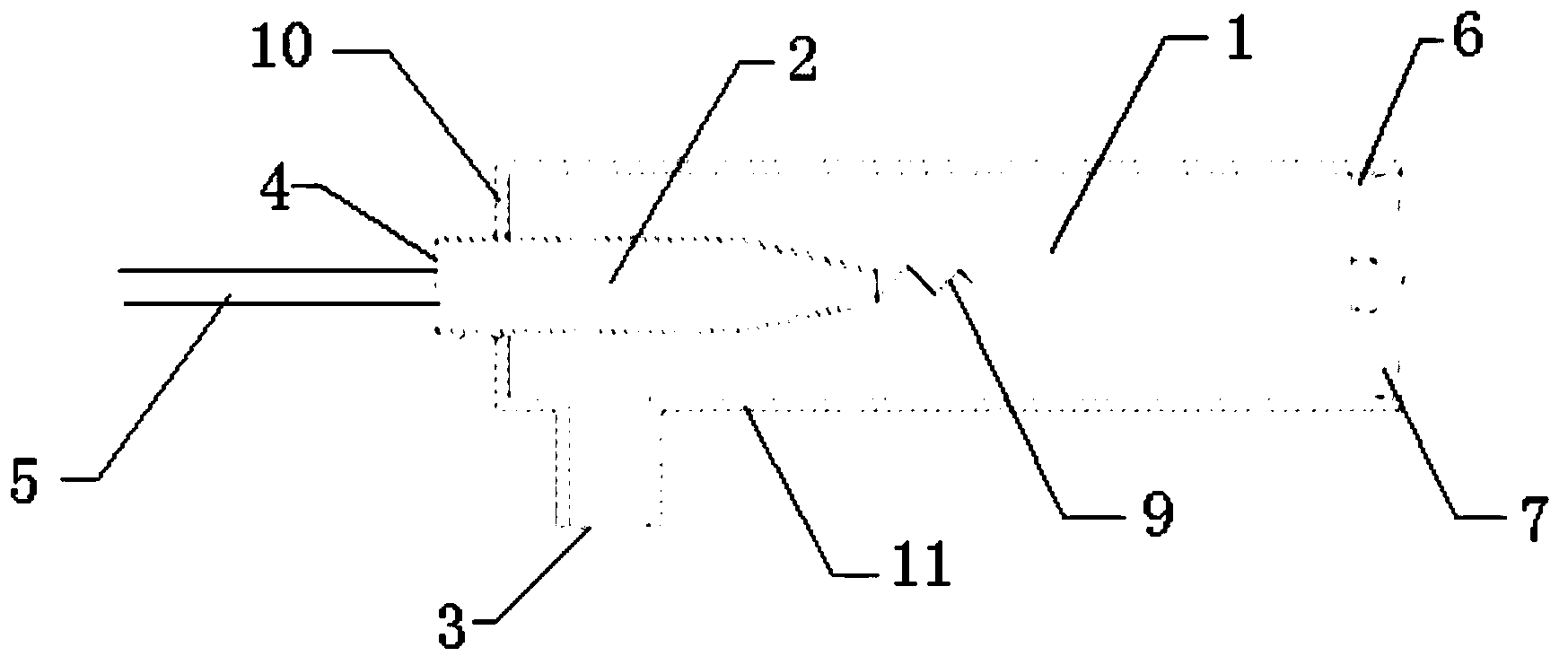

摘要附图
权利要求书
1.一种用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于，包括：预热室， 所述预热室的一侧设置有二流喷嘴和预热气体进口，所述二流喷嘴的进口与输 送脱硫废水的管路连通，所述预热室的另一侧设置有雾化液滴出口，且所述雾 化液滴出口处设置有机械雾化叶片，所述机械雾化叶片朝向所述二流喷嘴的出 口设置。
2.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述二流喷嘴的进口设置在所述预热室的端面上，所述预热气体进口设置在所 述预热室的侧面上。
3.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述二流喷嘴的进口设置在所述预热室的侧面上，所述预热气体进口设置在所 述预热室的端面上。
4.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述二流喷嘴采用螺旋式结构。
5.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述二流喷嘴与所述机械雾化叶片同轴线安装。
6.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述机械雾化叶片与所述雾化液滴出口的外沿平齐。
7.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述机械雾化叶片伸出所述雾化液滴出口的外沿。
8.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述预热气体为烟道气或过热蒸汽。
9.根据权利要求1所述的用于脱硫废水烟道气蒸发的高效喷嘴，其特征在于， 所述预热气体进口靠近所述二流喷嘴的进口设置。
说明书
一种用于脱硫废水烟道气蒸发的高效喷嘴
技术领域
本实用新型涉及脱硫废水烟道气蒸发装置领域，尤其涉及一种用于脱硫废 水烟道气蒸发的高效喷嘴。
背景技术
随着我国环境保护力度的不断加大，燃煤电站锅炉尾气的排放成为环境保 护中需要重点解决问题。
目前，燃煤电站锅炉大都设置了烟气脱硫装置。利用电站锅炉空气预热器 后的烟气余热来使脱硫废水蒸发处理的工艺，具有投资低、占地少的特点。
使用烟气脱硫装置对脱硫废水进行处理的过程中，首先对脱硫废水进行雾 化处理，将大液滴雾化成小液滴，小液滴与烟道气接触后，与烟道气之间进行 热量的传递，实现处理脱硫废水的目的。
可见，在利用烟气脱硫装置对脱硫废水进行蒸发脱硫处理过程中，进入烟 道的小液滴的体积会直接影响蒸发脱硫的效果，小液滴的体积越小，与烟道气 之间的接触面积越大，热量和质量的传递速度越快，则小液滴的蒸发速度越快。
而现有技术中，雾化指在外加能量的作用下，液体在气体环境中变成液雾 或其它小雾滴的物理过程。雾化包括机械雾化、介质雾化、特殊喷嘴雾化多种 形式。电站典型情况下，空气预热器出口的温度一般不高(通常为130℃左右)， 废水的含水量又较高(通常为95%左右)，要实现废水的有效蒸发处理，需要较 大的气液接触面积和较长停留时间。目前通常采用的雾化装置主要部件为双流 体喷嘴，即以压缩空气作为雾化介质，在高压的空气作用下将废水雾化成细小 的颗粒。双流体二流喷嘴结构简单，有良好的雾化性能，并且容易通过调节气 液比来控制喷雾参数。但要达到废水的完全蒸发，需要将废水液滴的直径降低， 从而需要使用大量的压缩空气，进而增加雾化成本。
实用新型内容
本实用新型的目的在于提供一种用于脱硫废水烟道气蒸发的高效喷嘴，从 而解决现有技术中存在的前述问题。
为了实现上述目的，本实用新型采用的技术方案如下：
一种用于脱硫废水烟道气蒸发的高效喷嘴，包括：预热室，所述预热室的一 侧设置有二流喷嘴和预热气体进口，所述二流喷嘴的进口与输送脱硫废水的管 路连通，所述预热室的另一侧设置有雾化液滴出口，且所述雾化液滴出口处设 置有机械雾化叶片，所述机械雾化叶片朝向所述二流喷嘴的出口设置。
优选地，所述二流喷嘴的进口设置在所述预热室的端面上，所述预热气体进 口设置在所述预热室的侧面上。
优选地，所述二流喷嘴的进口设置在所述预热室的侧面上，所述预热气体进 口设置在所述预热室的端面上。
优选地，所述二流喷嘴采用螺旋式结构。
优选地，所述二流喷嘴与所述机械雾化叶片同轴线安装。
优选地，所述机械雾化叶片与所述雾化液滴出口的外沿平齐。
优选地，所述机械雾化叶片伸出所述雾化液滴出口的外沿。
优选地，所述预热气体为烟道气或过热蒸汽。
优选地，所述预热气体进口靠近所述二流喷嘴的进口设置。
本实用新型的有益效果是：本实用新型实施例提供的用于脱硫废水烟道气 蒸发的高效喷嘴，预热室内采用二流喷嘴将脱硫废水雾化成小液滴，小液滴在 从二流喷嘴的出口向机械雾化叶片流动的过程中，小液滴的直径减小，进入机 械雾化叶片后，机械雾化叶片在叶轮的旋转作用下，小液滴会被破碎，直径进 一步减小。因此，采用本实施例提供的雾化器，与现有技术中的双流体喷嘴相 比，无需使用压缩空气，即可得到进入烟道中的小液滴，而且，增加了雾化液 滴在烟道中的停留时间，进而提高了蒸发脱硫效率。
