申请日2015.07.24
公开(公告)日2016.01.06
IPC分类号C02F1/66; C02F103/16
摘要
本实用新型公开了一种含锌电镀废水中和设备，包括排水组件、碱性含锌废水进水组件、酸性含锌废水进水组件、用于中和酸碱含锌废水的中和箱体及用于搅拌酸碱含锌废水的搅拌组件，所述搅拌组件包括搅拌轴、搅拌桨叶及驱动搅拌轴旋转的驱动件，所述搅拌桨叶设于所述中和箱体内，并通过拆卸圆盘固定安装于搅拌轴上，所述搅拌桨叶与拆卸圆盘的其中一个上设有凸部，另一个上设有与凸部配合的凹槽，所述拆卸圆盘与搅拌轴之间设有用于限制两者周向转动的限位部件。本实用新型具有节省人力、更换方便快速，且成本低的优点。
权利要求书

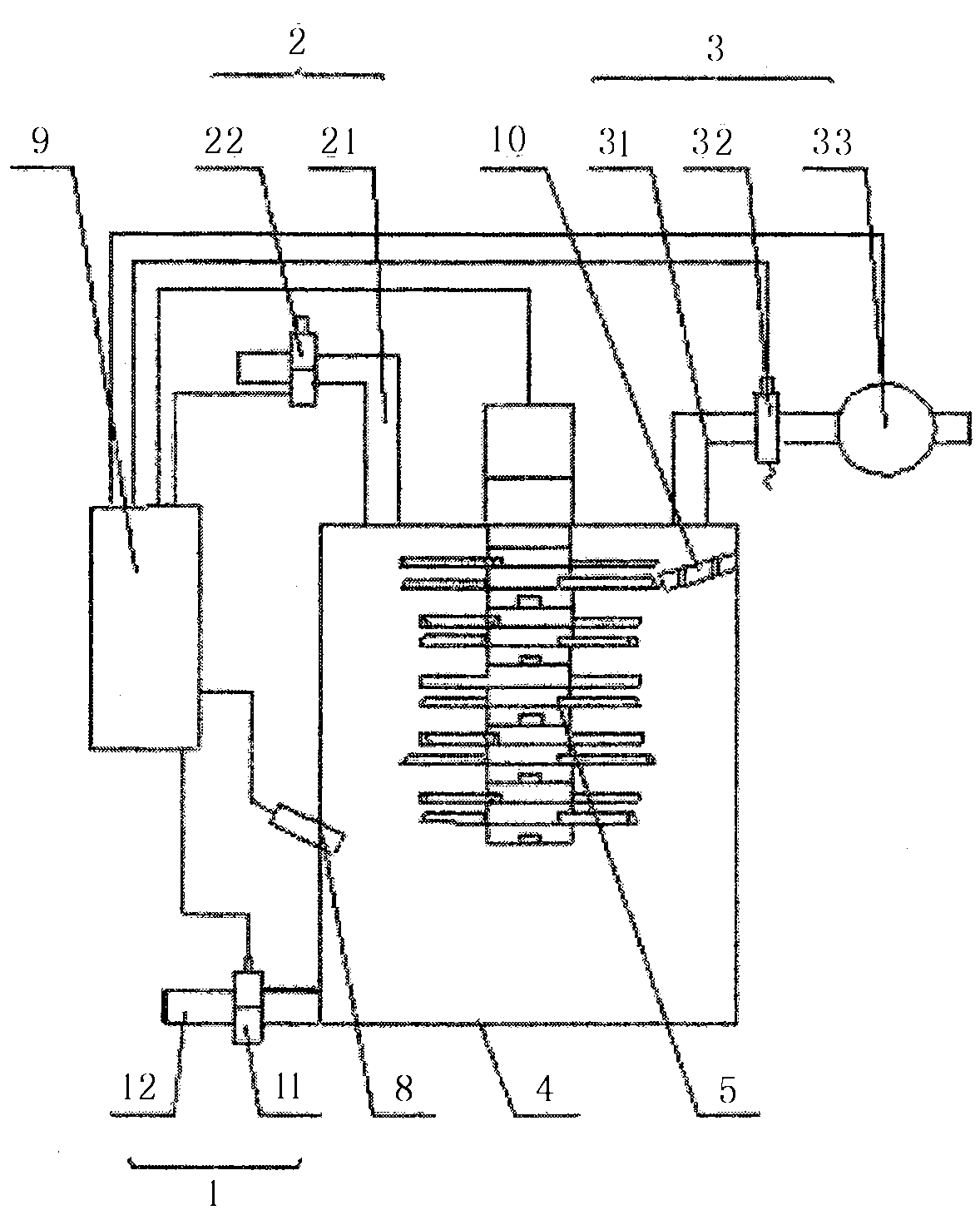

1.一种含锌电镀废水中和设备，其特征在于，包括排水组件(1)、碱性含锌废水进水组件(2)、酸性含锌废水进水组件(3)、用于中和酸碱含锌废水的中和箱体(4)及用于搅拌酸碱含锌废水的搅拌组件(5)，所述搅拌组件(5)包括搅拌轴(51)、搅拌桨叶(52)及驱动搅拌轴(51)旋转的驱动件(53)，所述搅拌桨叶(52)设于所述中和箱体(4)内，并通过拆卸圆盘(6)固定安装于搅拌轴(51)上，所述搅拌桨叶(52)与拆卸圆盘(6)的其中一个上设有凸部，另一个上设有与凸部配合的凹槽，所述拆卸圆盘(6)与搅拌轴(51)之间设有用于限制两者周向转动的限位部件(7)。
2.根据权利要求1所述的含锌电镀废水中和设备，其特征在于，所述限位部件(7)为沿搅拌轴(51)外圆周方向设置的多边形卡部，所述拆卸圆盘(6)上设有与多边形卡部卡接配合的的多边形通孔。
3.根据权利要求2所述的含锌电镀废水中和设备，其特征在于，所述多边形卡部的边的数量为3～8的其中一种，所述多边形通孔的形状与多边形卡部的形状对应。
4.根据权利要求1所述的含锌电镀废水中和设备，其特征在于，所述搅拌桨叶(52)沿搅拌轴(51)的轴向多层设置，所述搅拌桨叶(52)压紧于两相邻的拆卸圆盘(6)之间。
5.根据权利要求1至4任意一项所述的含锌电镀废水中和设备，其特征在于，还包括控制器(9)及用于检测中和箱体(4)内含锌废水pH值的pH值传感器(8)，所述控制器(9)根据pH值传感器(8)的检测信号发出控制指令给排水组件(1)、碱性含锌废水进水组件(2)、酸性含锌废水进水组件(3)及搅拌组件(5)，执行中和处理。
6.根据权利要求5所述的含锌电镀废水中和设备，其特征在于，所述排水组件(1)包括排放阀(11)和排放管(12)，所述排放管(12)与中和箱体(4)内部连通，所述排放阀(11)设于气体排放管(12)上，所述排放阀(11)与所述控制器(9)连接。
7.根据权利要求6所述的含锌电镀废水中和设备，其特征在于，所述酸性含锌废水进水组件(3)包括酸性废水进水管(31)、第一输入阀(32)及流量计(33)，所述酸性废水进水管(31)与中和箱体(4)内部连通，所述第一输入阀(32)及流量计(33)均设于酸性废水进水管(31)上，且所述第一输入阀(32)设于流量计(33)与中和箱体(4)之间，所述第一输入阀(32)及流量计(33)与所述控制器连接。
8.根据权利要求7所述的含锌电镀废水中和设备，其特征在于，所述碱性含锌废水进水组件(2)包括碱性废水进水管(21)、第二输入阀(22)，所述碱性废水进水管(21)与中和箱体(4)内部连通，所述第二输入阀(22)设于所述酸性废水进水管(31)上，所述第二输入阀(22)与所述控制器连接。
9.根据权利要求1至4任意一项所述的含锌电镀废水中和设备，其特征在于，所述中和箱体(4)靠近酸性含锌废水进水组件(3)的出口端设有孔口型布液板(10)。
说明书
一种含锌电镀废水中和设备
技术领域
本实用新型涉及污水废水处理领域，尤其涉及一种含锌电镀废水中和设备。
背景技术
随着人类对重金属的开采、冶炼、加工等生产活动的日益增加，产生的重金属废水造成了严重的环境污染和资源浪费，如工业废气废水污染等，特别是含锌废水的排放对人体健康和工农业活动具有严重危害，含锌废水具有持久性、毒性大等特点，一旦进入环境后不能生物降解，大多数参与植物链循环，并最终在生物体内积累，破坏生物体正常生理代谢活动，危害人体健康。因此，含锌废水处理十分重要，特别对于水质复杂、成分不易控制、毒性较大的含锌电镀废水更是如此。
由于锌为两性金属，在酸、碱溶液中易发生腐蚀，因此，其电镀废水有两种：一种为酸性含锌电镀废水，一种为碱性含锌电镀废水。对两种电镀废水处理前，需进行中和处理。现有中和处理方法采用人工中和处理方式，此方式劳动强度大、且效率低;同时，搅拌轴与搅拌桨叶为一体成型或焊接固定，搅拌过程中，搅拌桨叶需要抵抗废水的冲击与摩擦，长时间使用搅拌桨叶容易受损失效，其搅拌桨叶更换、检修困难，成本高。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种用于节省人力、更换方便快速，且成本低的含锌电镀废水中和设备。
为解决上述技术问题，本实用新型提出的技术方案为：
一种含锌电镀废水中和设备，包括排水组件、碱性含锌废水进水组件、酸性含锌废水进水组件、用于中和酸碱含锌废水的中和箱体及用于搅拌酸碱含锌废水的搅拌组件，所述搅拌组件包括搅拌轴、搅拌桨叶及驱动搅拌轴旋转的驱动件，所述搅拌桨叶设于所述中和箱体内，并通过拆卸圆盘固定安装于搅拌轴上，所述搅拌桨叶与拆卸圆盘的其中一个上设有凸部，另一个上设有与凸部配合的凹槽，所述拆卸圆盘与搅拌轴之间设有用于限制两者周向转动的限位部件。
作为上述技术方案的进一步改进：
所述限位部件为沿搅拌轴外圆周方向设置的多边形卡部，所述拆卸圆盘上设有与多边形卡部卡接配合的的多边形通孔。
所述多边形卡部的边的数量为3～8的其中一种，所述多边形通孔的形状与多边形卡部的形状对应。
所述搅拌桨叶沿搅拌轴的轴向多层设置，所述搅拌桨叶压紧于两相邻的拆卸圆盘之间。
所述含锌电镀废水中和设备还包括控制器及用于检测中和箱体内含锌废水pH值的pH值传感器，所述控制器根据pH值传感器的检测信号发出控制指令给排水组件、碱性含锌废水进水组件、酸性含锌废水进水组件及搅拌组件，执行中和处理。
所述排水组件包括排放阀和排放管，所述排放管与中和箱体内部连通，所述排放阀设于气体排放管上，所述排放阀与所述控制器连接。
所述酸性含锌废水进水组件包括酸性废水进水管、第一输入阀及流量计，所述酸性废水进水管与中和箱体内部连通，所述第一输入阀及流量计均设于酸性废水进水管上，且所述第一输入阀设于流量计与中和箱体之间，所述第一输入阀及流量计与所述控制器连接。
所述碱性含锌废水进水组件包括碱性废水进水管、第二输入阀，所述碱性废水进水管与中和箱体内部连通，所述第二输入阀设于所述酸性废水进水管上，所述第二输入阀与所述控制器连接。
所述中和箱体靠近酸性含锌废水进水组件的出口端设有孔口型布液板。
与现有技术相比，本实用新型的优点在于：
本实用新型设置有酸碱性含锌废水中和箱体，通过碱酸性含锌废水进水组件进废水、通过搅拌组件搅拌中和酸碱性含锌废水，通过排水组件排出中和废水，有效避免了采用人力方式劳动强度大、且效率低的现象，中和处理精度及自动程序高，有效节省了人力;同时，搅拌桨叶通过拆卸圆盘安装于搅拌轴上，搅拌桨叶及拆卸圆盘的其中一个上设有凸部，另一个上设有与凸部配合的凹槽，叶片更换时，搅拌轴无需随搅拌桨叶拆卸，通过松开拆卸圆盘即可取出搅拌桨叶进行更换，更换方便快速，成本低。
