申请日2015.07.08
公开(公告)日2015.12.02
IPC分类号C02F9/04; C02F101/20; C02F11/00
摘要
本实用新型公开了一种移动式重金属水处理器，包括抽水泵、旋流除砂器、处理水管道、清水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加药箱、第二加药箱、第三加药箱、固液分离器、搅拌装置、控制柜和发电机。利用本实用新型的移动式重金属水处理器能够高效处理利用淋洗法在土壤重金属污染修复过程中产生的淋洗废水，由于其结构简单，拆装方便，能进行移动，适合野外工作。
权利要求书
1.一种移动式重金属水处理器，其特征在于，包括抽水泵、旋流除砂器、处理水管道、清 水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加药箱、第二加药 箱、第三加药箱、固液分离器、搅拌装置、控制柜和发电机，所述的抽水泵的入水口与 进水管道相连，其出水口经管道与旋流除砂器相连，旋流除砂器的出水口经排水管道与 处理水管道和清水管道相连，所述的第一管道混合器、第二管道混合器和第三管道混合 器顺序相连，第一管道混合器的入水口与处理水管道相连，每个管道混合器上都具有一 个加药口，加药口上面设有流量计，第三管道混合器的出水口经管道与固液分离器相连， 所述的清水管道依次与第一加药箱、第二加药箱和第三加药箱的入水管相连，在第一加 药箱的入水管与排水管道之间的清水管道上设有阀门，所述的处理水管道上也设有阀门， 所述的第一加药箱、第二加药箱和第三加药箱内都设有搅拌器和计量泵，计量泵的入水 管伸入加药箱底部，而其出水管与相对应的管道混合器的加药口相连，即第一加药箱、 第二加药箱和第三加药箱的计量泵出水管分别与第一管道混合器、第二管道混合器和第 三管道混合器的加药口相连，固液分离器上部设有出水口，其下部的固体出口与搅拌装 置相连，所述的发电机经控制柜与抽水泵、计量泵、搅拌器、搅拌装置电连接。
2.根据权利要求1所述的移动式重金属水处理器，其特征在于，在所述的控制柜上还安有 与控制柜电连接的水质检测系统。
说明书
一种移动式重金属水处理器
技术领域：
本实用新型属于水处理领域，具体涉及一种移动式重金属水处理器。
背景技术：
近三十年来，随着我国经济的发展，矿山、冶炼、印染、皮革、电镀、有色金属加工、 电路板、电力等行业的快速发展，产生了大量的废气、废水和固体废弃物，这些含重金属的 废弃物通过各种途径进入农田土壤中，造成了土壤重金属的含量超标，在这些土壤上生产出 的农产品，其食用对人体健康构成了严重的威胁。
根据2014年环境保护部和国土资源部联合发布的《全国土壤污染状况调查公报》。调查 结果显示，全国土壤环境状况总体不容乐观，部分地区土壤污染较重，耕地土壤环境质量堪 忧，工矿业废弃地土壤环境问题突出。全国土壤总的点位超标率为16.1%，其中轻微、轻度、 中度和重度污染点位比例分别为11.2%、2.3%、1.5%和1.1%。南方土壤污染重于北方，长三 角、珠三角、东北老工业基地等部分区域土壤污染问题较为突出，西南、中南地区土壤重金 属超标范围较大。
从土地利用类型来看，耕地、林地、草地土壤点位超标率分别为19.4%、10%、10.4%。 从污染类型看，以无机型为主，超标点位数占全部超标点位的82.8%，有机型次之，复合型 污染比重较小。从污染物超标情况看，镉、汞、砷、铜、铅、铬、锌、镍8种无机污染物点 位超标率分别为7%、1.6%、2.7%、2.1%、1.5%、1.1%、0.9%、4.8%。
在调查的690家重污染企业用地及周边土壤点位中，超标点位占36.3%，主要涉及黑色 金属、有色金属、皮革制品、造纸、石油煤炭、化工医药、化纤橡塑、矿物制品、金属制品、 电力等行业。调查的工业废弃地中超标点位占34.9%，工业园区中超标点位占29.4%。
在调查的188处固体废物处理处置场地中，超标点位占21.3%，以无机污染为主，垃圾 焚烧和填埋场有机污染严重。
调查的采油区中超标点位占23.6%，矿区中超标点位占33.4%，55个污水灌溉区中有39 个存在土壤污染，267条干线公路两侧的1578个土壤点位中超标点位占20.3%。
此外，重金属镉污染加重，全国土地镉含量增幅最多超过50%。据调查结果显示，镉、 汞、砷、铜、铅、铬、锌、镍这8种重金属为主的无机物的超标点位，占了全部超标点位的 82.8%，其中又以镉污染占大头，达到7%。镉的含量在全国范围内普遍增加，在西南地区和 沿海地区增幅超过50%，在华北、东北和西部地区增加10%～40%。
耕地土壤污染事关“米袋子”、“菜篮子”安全，与人民健康息息相关，要保住“舌尖上的安 全”，首先就要保证土壤安全。而在土壤重金属污染的修复方法中，淋洗法无疑是一种最快捷、 彻底去除土壤中的重金属的方法，但目前受制于淋洗废水的处理问题，实际应用的不多。因 此研制一种移动式、适合野外工作的重金属水处理设备很有必要。
发明内容：
本实用新型的目的是提供一种可在野外移动，用于净化处理洗土法去除土壤中的重金属 过程中产生的淋洗废水的移动式重金属水处理器。
本实用新型是通过以下技术方案予以实施的：

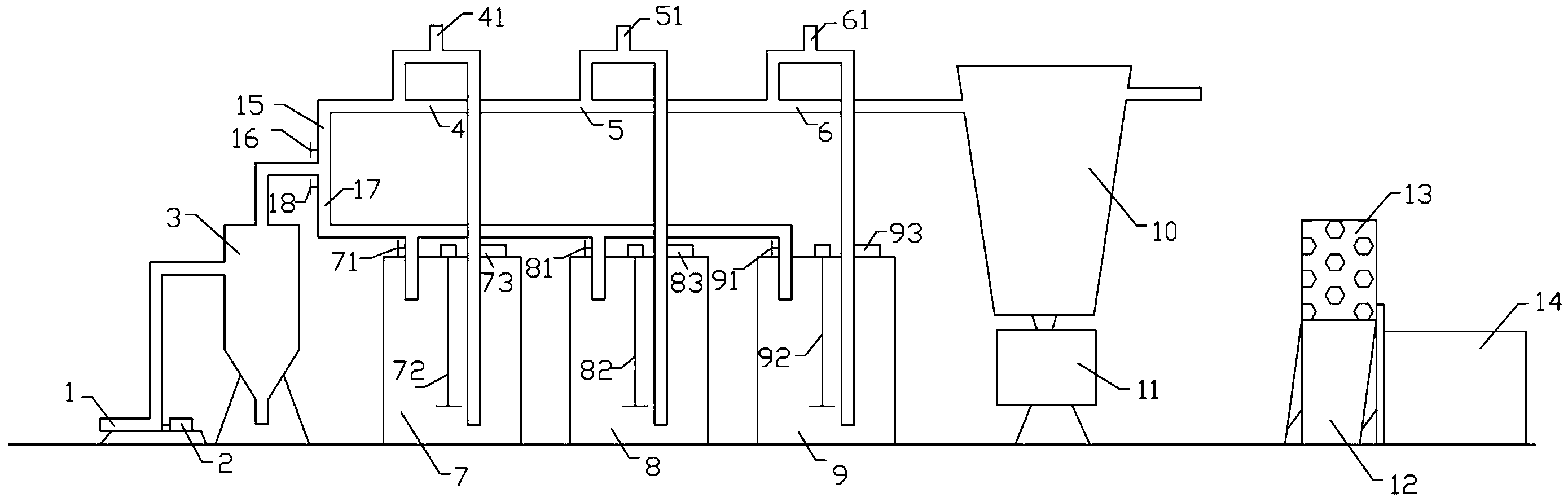

本实用新型的移动式重金属水处理器，其特征在于，包括抽水泵、旋流除砂器、处理水 管道、清水管道、第一管道混合器、第二管道混合器、第三管道混合器、第一加药箱、第二 加药箱、第三加药箱、固液分离器、搅拌装置、控制柜和发电机，所述的抽水泵的入水口与 进水管道相连，其出水口经管道与旋流除砂器相连，旋流除砂器的出水口经排水管道与处理 水管道和清水管道相连，所述的第一管道混合器、第二管道混合器和第三管道混合器顺序相 连，第一管道混合器的入水口与处理水管道相连，每个管道混合器上都具有一个加药口，加 药口上面设有流量计，第三管道混合器的出水口经管道与固液分离器相连，所述的清水管道 依次与第一加药箱、第二加药箱和第三加药箱的入水管相连，在第一加药箱的入水管与排水 管道之间的清水管道上设有阀门，所述的处理水管道上也设有阀门，所述的第一加药箱、第 二加药箱和第三加药箱内都设有搅拌器和计量泵，计量泵的入水管伸入加药箱底部，而其出 水管与相对应的管道混合器的加药口相连，即第一加药箱、第二加药箱和第三加药箱的计量 泵出水管分别与第一管道混合器、第二管道混合器和第三管道混合器的加药口相连，固液分 离器上部设有出水口，其下部的固体出口与搅拌装置相连，所述的发电机经控制柜与抽水泵、 计量泵、搅拌器、搅拌装置电连接。
优选，在所述的控制柜上还安有与控制柜电连接的水质检测系统，其包括各种重金属测 试电极以及仪表显示器、PH测试电极和显示器，以满足现场水质检测的需要。
本实用新型的移动式重金属水器是这样运行的：配药阶段，将处理水管道的阀门关闭， 清水管道上的阀门打开，开启抽水泵，抽取清水进入第一加药箱、第二加药箱和第三加药箱， 在第一加药箱中放入酸碱调节物，第二加药箱中放入重金属捕抓剂，第三加药箱中放入絮凝 剂，搅拌器其搅拌混匀作用;处理阶段，将清水管道上的阀门关闭，打开处理水管道的阀门， 待处理的高含量的重金属淋洗废水经抽水泵抽取进入旋流除砂器中，经除砂后，除砂后的水 进入处理水管道，再进入第一管道混合器中，在第一管道混合器中，由第一加药箱投加定量 的酸碱调节液，被处理的水体达到一定的酸碱度，满足后续处理要求，然后再进入第二管道 混合器中，在第二管道混合器中，由第二加药箱投加相应重金属捕抓剂，并在管道里面充分 混合反应，然后再进入第三管道混合器中，在第三管道混合器中，由第三加药箱投加絮凝剂， 经第三管道混合器充分混合反应，使被处理的水中重金属形成絮状沉淀物，然后再进入固液 分离器中，经固液分离后，清水经出水口排出，污泥沉淀物经下部的固体出口排出进入搅拌 装置中，在搅拌装置中用固化剂将污泥进行搅拌混合，就地固化处理成水泥砖块，以免造成 二次污染。流量计的使用能够直观了解加药量。
利用本实用新型的移动式重金属水处理器能够高效处理利用淋洗法在土壤重金属污染修 复过程中产生的淋洗废水，由于其结构简单，拆装方便，能进行移动，适合野外工作。
