申请日2015.07.08
公开(公告)日2015.11.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于生物载体块水培槽的农村污水处理装置，包括通过ABS管依次相连的格栅集水井、初沉池、水解酸化池、预曝气池、二沉池、生物载体块水培槽、富氧基质滤槽，格栅集水井的进水端连接有村级生活污水收集管网，格栅集水井通过提升泵与初沉池相连，固定载体悬浮床设置在活性污泥固定床的上方，生物载体块水培槽底部设置有活性污泥固定床，固定载体悬浮床和植枝栽培浮床，生物载体块水培槽的槽中层设置有微曝装置。本实用新型利用“生物载体块水培槽与富氧基质滤槽技术”处理农村生活污水，并利用风能和太阳能为动力，有效地净化了污水并获得水培种植的收益，实现了生态循环再利用。
权利要求书

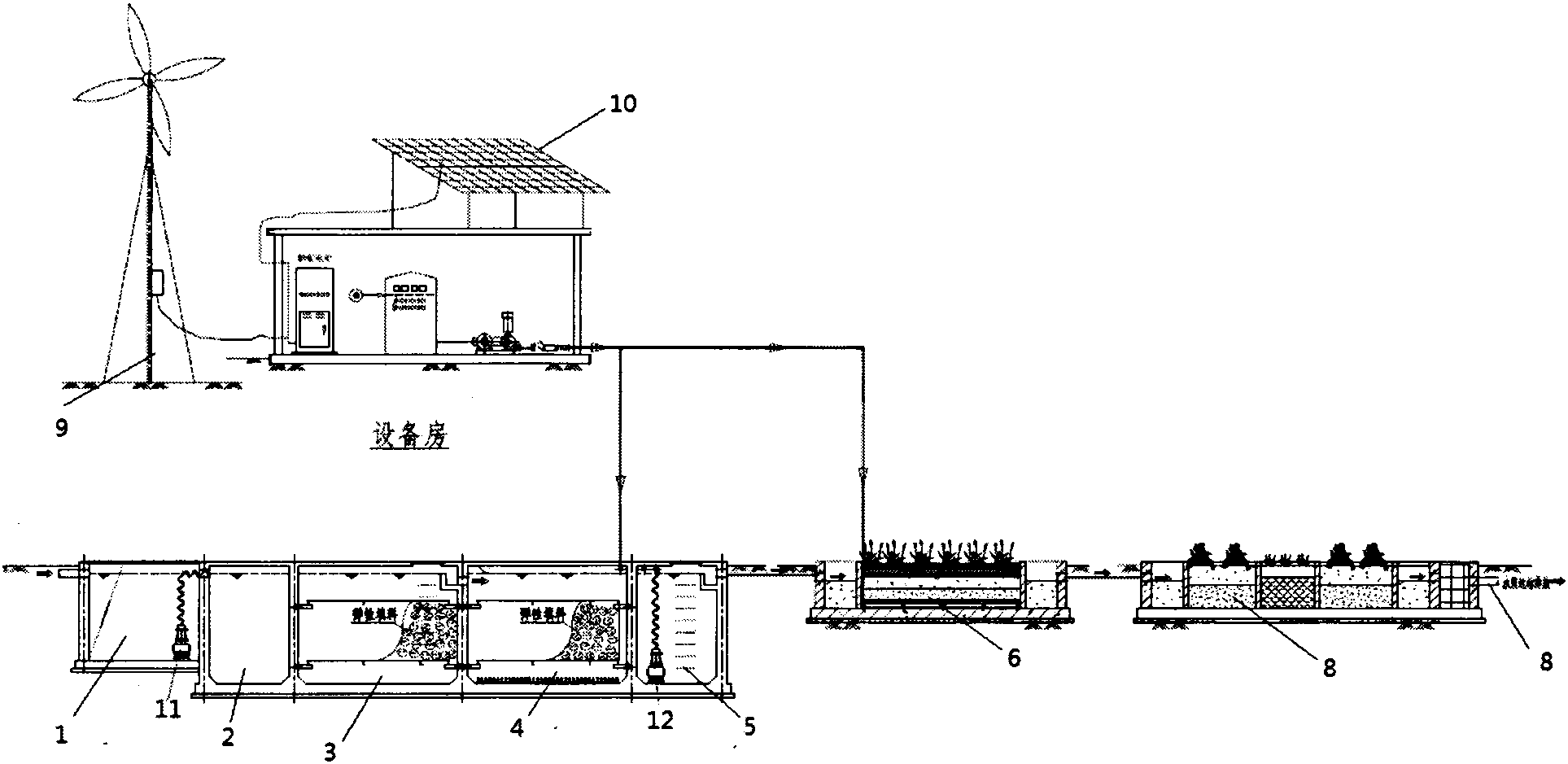

1.一种基于生物载体块水培槽的农村污水处理装置，其特征在于，包括 通过ABS管依次相连的格栅集水井(1)、初沉池(2)、水解酸化池(3)、预曝 气池(4)、二沉池(5)、生物载体块水培槽(6)、富氧基质滤槽(7)，格栅集 水井(1)的进水端连接有村级生活污水收集管网，格栅集水井(1)通过提升 泵(11)与初沉池(2)相连，生物载体块水培槽(6)底部设置有活性污泥固 定床(61)，固定载体悬浮床(62)和植枝栽培浮床(63)，固定载体悬浮床(62) 设置在活性污泥固定床(61)的上方，生物载体块水培槽(6)的槽中层设置 有微曝装置。
2.根据权利要求1所述的一种基于生物载体块水培槽的农村污水处理装 置，其特征在于，所述的富氧基质滤槽(7)的数量为两个，两富氧基质滤槽 (7)之间设置有富氧槽。
3.根据权利要求1所述的一种基于生物载体块水培槽的农村污水处理装 置，其特征在于，所述的微曝装置连接有风能发电机组(9)和太阳能发电机 组(10)。
4.根据权利要求1所述的一种基于生物载体块水培槽的农村污水处理装 置，其特征在于，所述的生物载体块水培槽(6)的外围设置有栽培遮阴棚与 栏杆。
5.根据权利要求1所述的一种基于生物载体块水培槽的农村污水处理装 置，其特征在于，所述富氧基质滤槽(7)一端设有出水口(8)。
说明书
一种基于生物载体块水培槽的农村污水处理装置
技术领域
本实用新型涉及农村污水处理领域，具体涉及一种基于生物载体块水培槽 的农村污水处理装置。
背景技术
目前在环境保护的废水处理中，对生活污水的处理大都运用厌氧、好氧生 化工艺。然而，厌氧、好氧生化的传统处理工艺技术，对处理含有氨氮的污水 其去除效率不高。虽然，近年来，在农村生活污水处理方面也都运用了厌氧、 好氧生化、人工湿地处理工艺技术，而对于经常混合有养殖废水的农村生活污 水水体的治理，其处理系统较易受到冲击，运行不稳定、废水的生化处理效率 降低。如何消解这股富含氨氮、磷的农村生活污水，我们根据农村生活污水质 和特点，在人工配制液体肥水栽培技术的基础上，研发出生物载体块水培槽与 富氧基质滤槽组合工艺治污新技术，即原污水水质和自然生态水生植物进行生 态水培治理污水。
实用新型内容
为解决上述问题，本实用新型提供了一种基于生物载体块水培槽的农村污 水处理装置，优化了传统的生活污水处理工艺技术设施，有效的解决了目前在 农村综合生活污水中氨氮、磷污染物浓度高，难去除的难题，应用新研发的生 物载体块水培槽与富氧基质滤槽技术，利用风能、光伏能为鼓风机提供动力， 处理农村生活污水，有效的净化了污水并获得水培种植的收益，实现了生态循 环再利用。
为实现上述目的，本实用新型采取的技术方案为：
一种基于生物载体块水培槽的农村污水处理装置，包括通过ABS管依次相 连的格栅集水井、初沉池、水解酸化池、预曝气池、二沉池、生物载体块水培 槽、富氧基质滤槽，格栅集水井的进水端连接有村级生活污水收集管网，格栅 集水井通过提升泵与初沉池相连，生物载体块水培槽底部设置有
活性污泥固定床，在自动控制间隙供氧的条件下，活性污泥固定床具有好 氧、兼氧、厌氧菌种共存，尤其使得硝化菌和反硝化菌共存，可一体化完成硝 化和反硝化去除污水中的氮磷和有机物质;
固定载体悬浮床，设置在活性污泥固定床上方，在生物载体块水培槽循环 水力动力推流下，固定载体悬浮床是好氧微生物菌群直接处理、降解有机物的 场所，使水质得到净化;
植枝栽培浮床，优选根系发达的水生植物，利用其生长繁殖过程中的根系 表面形成的生物菌团，吸收和截留和降解污水中的氨氮、磷、悬浮物、有机物 质，净化水质;
生物载体块水培槽的槽中层设置有微曝装置，增加水中溶氧量和熵。
作为优选，所述的富氧基质滤槽的数量为两个，两富氧基质滤槽之间设置 有富氧槽，通过间歇的曝气充氧，增加微生物、水生植物的需氧量。
作为优选，所述的微曝装置连接有风能发电机组和太阳能发电机组。
作为优选，所述的生物载体块水培槽的外围设置有栽培遮阴棚与栏杆。
作为优选，所述富氧基质滤槽一端设有出水口。
本实用新型具有以下有益效果：
水培技术是通过人为的将化学肥料配制成水培植枝生长所需的液体肥。而 生物载体块水培则利用原污水的水质，运用自然生态水生植物的生长特性，利 用植物生长发达的根系，以其根系表面形成的生物菌团，吸收和截留和降解污 水中的氨氮、磷、悬浮物、有机物质，同时，用风能与光伏能为鼓风机提供 动力，为给水处理系统中增加溶氧量和熵，为生物载体块水培槽中的植枝、好 氧活性污泥提供氧量提高其活性和降解污水有机物效能，新研发的生物载体块 水培槽处理工艺技术，不但具有促进和提高水生植物的生长、繁殖和污水处理 的独特效果，并取代了传统污水处理设施中的好氧生化池、沉淀池，节省了污 水处理工程建设的投资与减少土地面积的占用和降低运行成本
