申请日2015.06.12
公开(公告)日2015.11.11
IPC分类号C02F9/14
摘要
一种用于联碱生产中的废水回收利用系统，生化处理系统的一侧设置进水口，另一侧通过管道连接沉淀池的上端，生化处理系统由粗格栅、厌氧池、好氧池构成，厌氧池为半封闭结构，前端未封闭处设置有粗格栅，上端设置有搅拌装置，厌氧池的后端设置好氧池，两者通过管道进行连接，好氧池内的下端设置有曝气装置，沉淀池的上端水平放置一个细格栅，细格栅的低于沉淀池上端水平面，沉淀池的一侧连接化学药柜，下端连接反渗透水处理设备，反渗透水处理设备的下端设置出水口。本实用新型工艺简单、处理效率高、并能促进废水的二次利用，大大的节约用水。

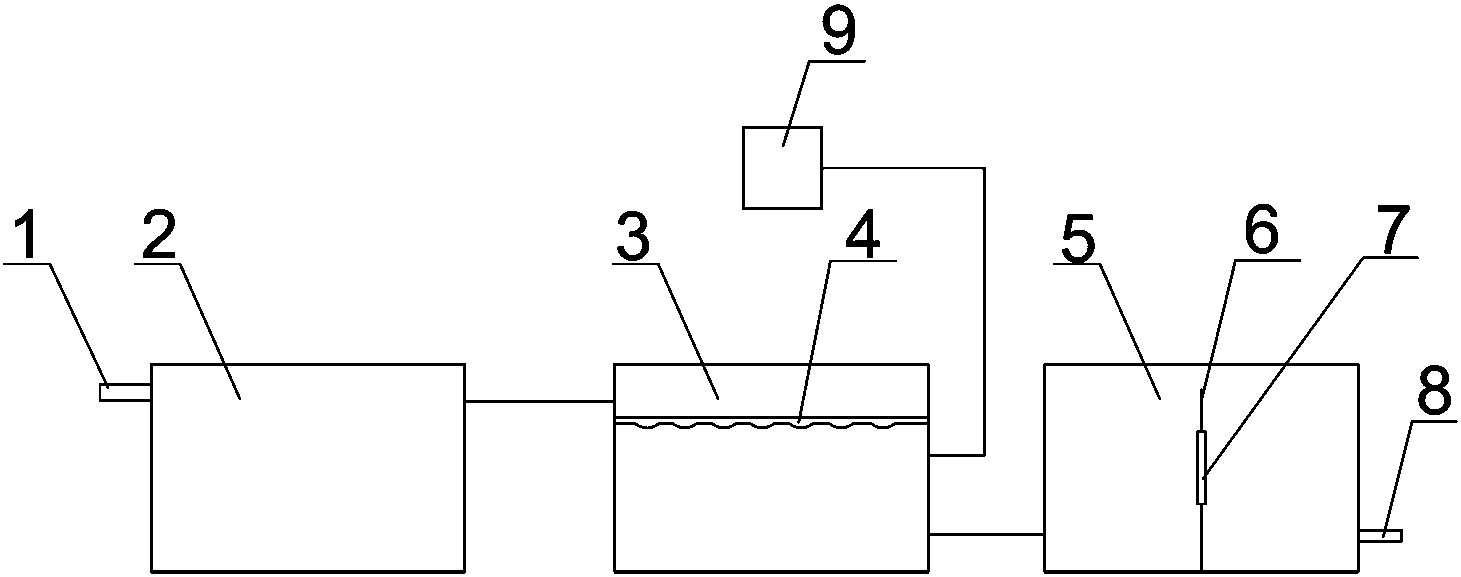

摘要附图
权利要求书
1.一种用于联碱生产中的废水回收利用系统，其特征在于，包括生化处理系统(2)、沉淀池(3)、反渗透水处理设备(5)，所述的生化处理系统(2)由粗格栅(14)、厌氧池(10)、好氧池(11)构成，所述的厌氧池(10)为半封闭结构，前端未封闭处设置有粗格栅(14)，上端设置有搅拌装置(12)，所述的厌氧池(10)的后端设置好氧池(11)，两者通过管道进行连接，所述的好氧池(11)内的下端设置有曝气装置(13)，生化处理系统(2)的一侧设置进水口(1)，另一侧通过管道连接沉淀池(3)的上端，所述的沉淀池(3)的上端水平放置一个细格栅(4)，所述的细格栅(4)低于沉淀池(3)上端水平面，所述的沉淀池(3)的一侧连接化学药柜(9)，下端连接反渗透水处理设备(5)，所述的反渗透水处理设备(5)的下端设置出水口(8)。
2.根据权利要求1所述的一种用于联碱生产中的废水回收利用系统，其特征在于，所述的反渗透水处理设备(5)内设有隔板(6)，在隔板上设置有半透膜(7)。
3.根据权利要求2所述的一种用于联碱生产中的废水回收利用系统，其特征在于，所述的半透膜(7)的孔径在0.5纳米～1纳米之间。
4.根据权利要求1所述的一种用于联碱生产中的废水回收利用系统，其特征在于，所述的粗格栅(14)的孔径为10～40mm,所述的细格栅(4)的孔径为3～25mm。
5.根据权利要求1所述的一种用于联碱生产中的废水回收利用系统，其特征在于，所述的沉淀池(3)为平流沉淀池。
说明书
一种用于联碱生产中的废水回收利用系统
技术领域
本实用新型涉及一种回收利用系统，特别是一种用于联碱生产中的废水回收利用系统。
背景技术
联碱企业在生产过程中会产生的多种废水，经过生化处理合格后外排，来减轻对环境的污染，但是由于环保形势的日趋严峻，一次水采集量的不断增大，生化处理合格后外排的水并不能满足人类对水的需求，为保护环境，节约用水，故需对外排合格水进行深度处理，全部进行二次循环利用。
发明内容
本实用新型的目的是提供一种工艺简单、处理效率高的用于联碱生产中的废水回收利用系统。
为了实现上述目的，本实用新型的技术方案是：
一种用于联碱生产中的废水回收利用系统，包括生化处理系统、沉淀池、反渗透水处理设备，所述的生化处理系统由粗格栅、厌氧池、好氧池构成，所述的厌氧池为半封闭结构，前端未封闭处设置有粗格栅，上端设置有搅拌装置，所述的厌氧池的后端设置好氧池，两者通过管道进行连接，所述的好氧池内的下端设置有曝气装置，生化处理系统的一侧设置进水口，另一侧通过管道连接沉淀池的上端，所述的沉淀池的上端水平放置一个细格栅，所述的细格栅低于沉淀池上端水平面，所述的沉淀池的一侧连接化学药柜，下端连接反渗透水处理设备，所述的反渗透水处理设备的下端设置出水口。
进一步地，所述的反渗透水处理设备内设有隔板，在隔板上设置有半透膜。
进一步地，所述的半透膜的孔径在0.5纳米～1纳米之间。
进一步地，所述的粗格栅的孔径为10～40mm,所述的细格栅的孔径为3～25mm。
进一步地，所述的沉淀池为平流沉淀池。
本实用新型是一种用于联碱生产中的废水回收利用系统，其有益效果为：
本实用新型是一种工艺简单、处理效率高的废水处理系统，生化处理系统采用双AO工艺进行处理，去除废水中的氨氮和COD，该系统对废水进行深度处理，将废水充分利用起来，达到废水零排放，节约一次水,同时，生化处理系统的厌氧池采用半封闭结构，直接在其未封闭口设置粗格栅，节约了厌氧池的用材，因粗栅格处于厌氧池外，所以分离出来的物质也不会造成厌氧池的堵塞，粗栅格的分离的面积更大。
