申请日2015.06.12
公开(公告)日2015.11.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种砂滤与膜生物反应器结合的农村污水处理装置，包括进水管，进水管与砂石滤池相连接，砂石滤池与曝气式膜生物反应器相连接，在砂石滤池内设置有砂石滤料;曝气式膜生物反应器底部设置有曝气装置，在曝气式膜生物反应器内设置有膜组件，膜组件通过连接管与出水口相连接，在连接管上设置有抽吸泵，工业废水首先由进水管进入砂石滤池，砂石滤池可对污水中的较大颗粒物的进行截留，通过砂石滤池净化的工业废水进入到曝气式膜生物反应器，曝气式膜生物反应器中的微生物可以更好的降解小分子污染物，同时由于污水中的较大颗粒物在前置砂石滤池中已经被截留，膜生物反应器中的膜组件也能够更好的实现对污水中污染物的深度过滤。

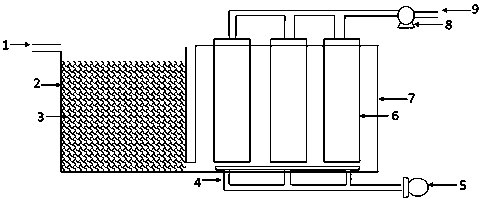

摘要附图
权利要求书
1.一种砂滤与膜生物反应器结合的农村污水处理装置，包括进水管(1)，其特征在于：进水管(1)与砂石滤池(2)相连接，砂石滤池(2)与曝气式膜生物反应器(7)相连接，在砂石滤池(2)内设置有砂石滤料(3);曝气式膜生物反应器(7)底部设置有曝气装置(4)，在曝气式膜生物反应器(7)内设置有膜组件(6)，膜组件(6)通过连接管与出水口(9)相连接，在连接管上设置有抽吸泵(8)。
2.根据权利要求1所述的砂滤与膜生物反应器结合的农村污水处理装置，其特征在于：所述曝气装置(4)由连接管与鼓风机(5)连接组成。
说明书
一种砂滤与膜生物反应器结合的农村污水处理装置
技术领域
本实用新型专利涉及一种砂滤与膜生物反应器结合的农村污水处理装置，属于环境工程技术领域。
背景技术
目前，随着经济的发展，农村污水逐渐增多，如何实现农村污水的及时处理成为一个必须要面对的挑战。近些年，我国农村每年产生的生活污水大约年均80亿吨，而80%的农村却没有能够配备有效的污水处理设施。当这些巨大量的农村污水直接排入周边的水体，便会造成了巨大的地表水和地下水的污染。目前，农村的污水已经渐渐成为我国面源污染的重要的组成部分。随着国家将农村生活污水处理作为新农村建设的重要内容，国家对农村污水的重视程度在不断提高。在我国，农村的污水主要有以下几个特征：1，农村人口少，人口分布分散，因此会造成粗放式的排放;2，农村的用水量较低，污水流量小;3，污水成分较为复杂，污水的可生化性较强;4，随着季节变化，农村污水会呈现巨大的变化。因此为了积极响应国家对新农村的建设，加强对农村污水的处理势在必行。
近年来，随着污水生化处理的发展，生物膜工艺逐渐在污水与废水处理领域得到更多的应用，生物膜技术是近些年在污水的处理领域使用较多的生物污水处理技术，与常规的污水处理工艺相比，生物膜给水能够拥有较高的污染物去除效率，稳定出水水质。生物膜技术占地面积少，利于在实现分散式处理。并且生物膜的工艺参数较少，便于操作管理，易于实现一体化的操作，但是在生物膜的处理过程中，膜污染问题一直是限制生物膜技术的一个根本性问题，所以现有的农村污水处理系统还是不够完善。
实用新型内容
本实用新型的目的是：提供一种结构简单、运行成本低、操作方便、易维护、处置效率高，前置砂率滤池与膜生物反应器相互结合，降低了生物膜的膜污染的同时也提高了膜污染的去除效率，提供一种运行成本低、操作方便、易维护、处置效率高的农村污水处理设备的一种砂滤与膜生物反应器结合的农村污水处理装置，以克服现有技术的不足。
本实用新型是这样实现的：一种砂滤与膜生物反应器结合的农村污水处理装置，包括进水管，进水管与砂石滤池相连接，砂石滤池与曝气式膜生物反应器相连接，在砂石滤池内设置有砂石滤料;曝气式膜生物反应器底部设置有曝气装置，在曝气式膜生物反应器内设置有膜组件，膜组件通过连接管与出水口相连接，在连接管上设置有抽吸泵。
所述曝气装置由连接管与鼓风机连接组成。
由于采用了上述技术方案，工业废水首先由进水管进入砂石滤池，砂石滤池可对污水中的较大颗粒物的进行截留，降低污水的浊度，砂石滤池内的砂石滤料上的微生物还会将大分子污染物转化为小分子污染物，由于砂石滤池与曝气式膜生物反应器相连接，通过砂石滤池净化的工业废水进入到曝气式膜生物反应器，曝气式膜生物反应器中的微生物可以更好的降解小分子污染物，同时由于污水中的较大颗粒物在前置砂石滤池中已经被截留，膜生物反应器中的膜组件也能够更好的实现对污水中污染物的深度过滤，同时能够拥有较低的膜污染速率，最终实现针对农村污水水中污染物的有效去除
