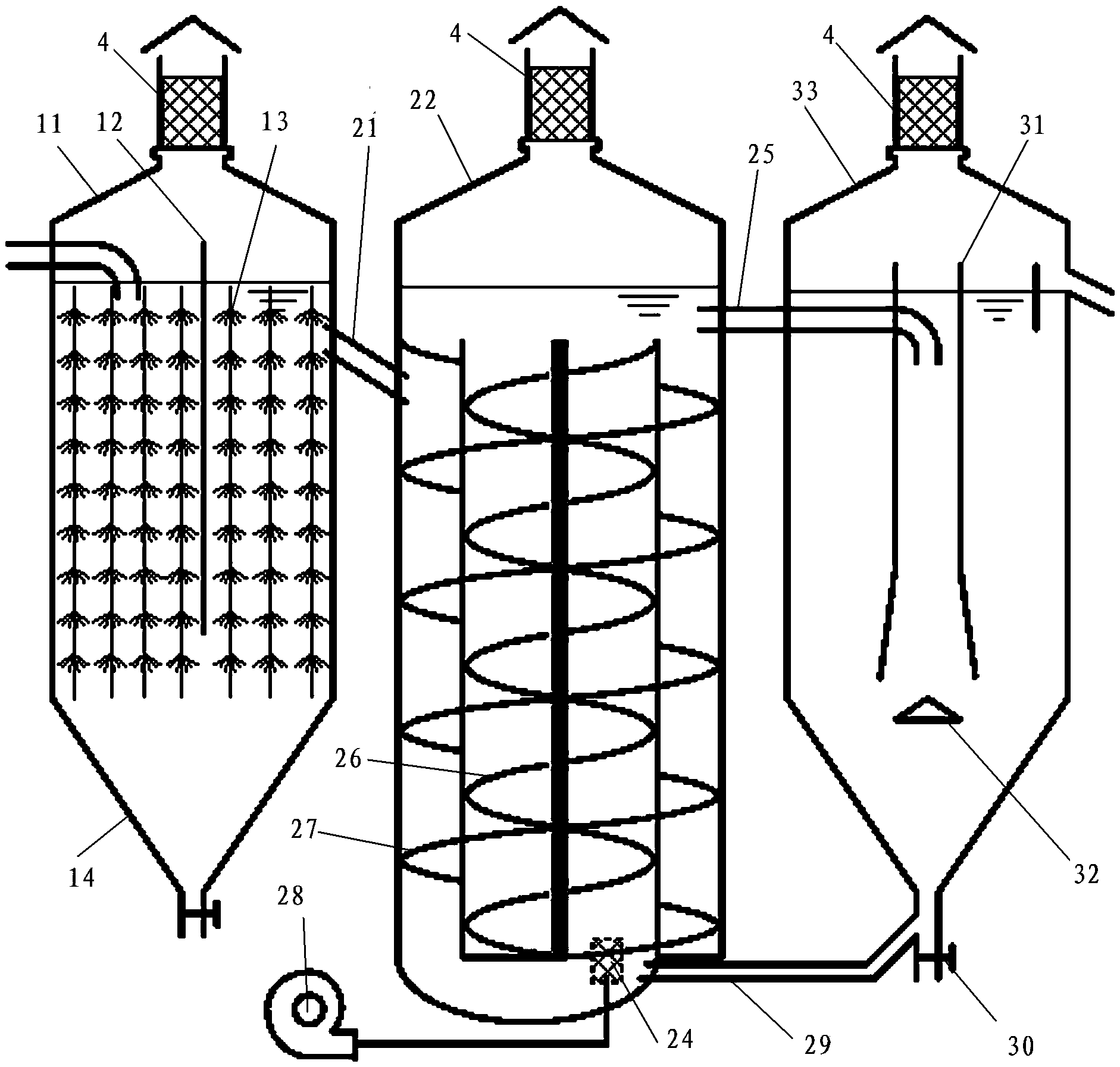

本实用新型提供了污泥自回流型农村生活污水处理装置，装置包括依次相连的厌氧池、好氧池、和沉淀池;厌氧池内设有由隔板分割形成的U型流道，U型流道内设有软性填料;好氧池内设有双螺旋形上升管和下降管;下降管与好氧池上部侧壁的进水管相连;上升管与好氧池上部的出水管相连;上升管的底部设有曝气头，曝气头通过管道与气泵相连;上升管的底部还设有贯穿好氧池的污泥回流管，污泥回流管与沉淀池相连;厌氧池、好氧池、和沉淀池的顶部均设有至少一个生物除臭器。本实用新型提供的污泥自回流型农村生活污水处理装置，带有生物除臭器，有效防止臭气扩散污染空气，污泥自动回流，加大的简化了农村生活污水处理装置的结构、降低了运行成本。
摘要附图
权利要求书
1.污泥自回流型农村生活污水处理装置，其特征在于，所述装置包括依次相连的厌氧池(11)、好氧池(22)、和沉淀池(33);
所述厌氧池(11)内设有由隔板(12)分割形成的U型流道，所述U型流道内设有供污泥生长形成生物膜的软性填料(13);
所述好氧池(22)内同轴设有双螺旋形上升管(26)和下降管(27);所述下降管(27)与好氧池(22)上部侧壁的进水管(21)相连;所述上升管(26)与好氧池(22)上部的出水管(25)相连;所述上升管(26)的底部设有曝气头(24)，所述曝气头(24)通过管道与气泵(28)相连，所述气泵(28)设置于好氧池(22)外;所述上升管(26)的底部还设有贯穿好氧池(22)的污泥回流管(29)，所述污泥回流管(29)与沉淀池(33)相连;
所述厌氧池、好氧池、和沉淀池的顶部均设有至少一个生物除臭器(4)。
2.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述厌氧池的底部还设有用于收集或排出可沉降固体和脱落生物膜的漏斗(14)。
3.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述沉淀池(33)内设有中空管(31)和尖锥状分流板(32)。
4.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述生物除臭器(4)包括圆筒，所述圆筒里面装有接种了除臭微生物的填料，所述圆筒的顶部设有人字形的雨棚。
5.根据权利要求4所述的污泥自回流型农村生活污水处理装置，其特征在于，所述圆筒为中空型直圆筒。
6.根据权利要求4所述的污泥自回流型农村生活污水处理装置，其特征在于，所述圆筒设有下底，所述下底为网状板或者镂空板。
7.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述下降管(7)为圆管状，其内壁设有螺旋状边条。
8.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述上升管(6)为圆管状，其内壁设有螺旋状边条。
9.根据权利要求1所述的污泥自回流型农村生活污水处理装置，其特征在于，所述污泥回流管(29)上还设有污泥排出阀(30)。
说明书
污泥自回流型农村生活污水处理装置
技术领域
本实用新型涉及污水处理技术，具体为一种污泥自回流型农村生活污水处理装置。
背景技术
农村生活污水处理装置中需要用到好氧池，现有技术的好氧池的上升管和下降管的结构通常为同轴的两个直圆管，此种结构的曝气效率不高，且好氧池需要通过污泥泵的压力来将污泥从沉淀池中回抽，整个设施成本和运行成本较高，不能满足农村污水处理需要的低成本运行的要求。同时污水处理装置的臭气四溢，严重影响环境。
实用新型内容
针对上述问题，本实用新型提供了污泥自回流型农村生活污水处理装置。
本实用新型采用的技术方案是，构建污泥自回流型农村生活污水处理装置，污泥自回流型农村生活污水处理装置，上述装置包括依次相连的厌氧池、好氧池、和沉淀池;
上述厌氧池内设有由隔板分割形成的U型流道，上述U型流道内设有供污泥生长形成生物膜的软性填料;
上述好氧池内同轴设有双螺旋形上升管和下降管;上述下降管与好氧池上部侧壁的进水管相连;上述上升管与好氧池上部的出水管相连;上述上升管的底部设有曝气头，上述曝气头通过管道与气泵相连，上述气泵设置于好氧池外;上述上升管的底部还设有贯穿好氧池的污泥回流管，上述污泥回流管与沉淀池相连;
上述厌氧池、好氧池、和沉淀池的顶部均设有至少一个生物除臭器。
作为优选，上述厌氧池的底部还设有用于收集或排出可沉降固体和脱落生物膜的漏斗。
作为优选，上述沉淀池内设有中空管和尖锥状分流板。
作为优选，上述生物除臭器包括圆筒，上述圆筒里面装有接种了除臭微生物的填料，上述圆筒的顶部设有人字形的雨棚。
作为优选，上述圆筒为中空型直圆筒。
作为优选，上述圆筒设有下底，上述下底为网状板或者镂空板。
作为优选，上述下降管为圆管状，其内壁设有螺旋状边条。
作为优选，上述上升管为圆管状，其内壁设有螺旋状边条。
作为优选，上述污泥回流管上还设有污泥排出阀。
与现有技术相比，本实用新型提供的污泥自回流型农村生活污水处理装置，带有生物除臭器，有效防止臭气扩散污染空气，将现有的好氧池结构改成螺旋型，使好氧池的曝气效率更高，并形成螺旋上升流，使得曝气头附件的压差更大，污泥自动回流，可以取消现有技术的污泥泵，加大的简化了农村生活污水处理装置的结构、降低了运行成本
