申请日2015.07.13
公开(公告)日2015.10.21
IPC分类号B01D53/75
摘要
本发明涉及一种一体化废水废气处理设备，包括设有入口和出口的本体，所述本体包括本体上部和本体下部，所述本体下部设有补给水箱，所述本体上部内安装有微波发生器和催化剂，所述微波发生器和催化器之间安装有发光装置，且催化剂的一侧安装有循环泵系统，所述循环泵系统的下部位于补给水箱内，所述循环泵系统的一侧安装有除雾器，所述除雾器的一侧安装有溢流水箱，所述溢流水箱位于补给水箱内。本发明结构简单、使用方便，且处理效率高、能耗低，无二次污染，值得在市场上推广。
权利要求书
1.一种一体化废水废气处理设备，包括设有入口和出口的本体，所述本体包括本体上部和本体下部，其特征在于：所述本体下部设有补给水箱，所述本体上部内安装有微波发生器和催化剂，所述微波发生器和催化器之间安装有发光装置，且催化剂的一侧安装有循环泵系统，所述循环泵系统的下部位于补给水箱内，所述循环泵系统的一侧安装有除雾器，所述除雾器的一侧安装有溢流水箱，所述溢流水箱位于补给水箱内。
2.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述的循环泵系统包括安装在循环泵铁架上的循环泵，所述的循环泵连接有循环泵入口管和循环泵出口管，所述循环泵和循环泵入口管位于补给水箱内，所述的循环泵出口管与本体上部连通。
3.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述本体上部设有除雾器更换孔，所述除雾器安装在除雾器更换孔内，且除雾器设有喷雾管。
4.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述的溢流水箱设有溢流排放管。
5.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述的本体上部设有催化剂更换孔，所述催化剂安装在催化剂更换孔内。
6.如权利要求5所述的一体化废水废气处理设备，其特征在于：所述催化剂为二氧化钛催化剂。
7.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述的发光装置为UV灯管。
8.如权利要求1所述的一体化废水废气处理设备，其特征在于：所述的本体上部设有循环泵系统安装架，所述循环泵系统安装在循环泵系统安装架内，且循环泵系统安装架的上部设有视窗。
说明书
一种一体化废水废气处理设备
技术领域
本发明涉及一种废水废气处理设备，具体是涉及一种一体化废水废气处理设备，属于三废处理设备的技术领域。
背景技术
生物难降解有机废水作为工业生产中常见的一类废水，多产生于制药、化工等行业，该类废水具有水质多变、浓度高、盐度高、生色物质成分复杂等特点。传统的处理方式工艺复杂、成本高，且存在二次污染，难以满足对其净化处理的要求。
微光谐振处理技术是利用特殊的微波发生器，利用“靶向波段”技术，产生特定波段的高能光波，通过无极光源对废气分子链进行净化的专业技术。因此，本领域急需研发一种以微光谐振处理技术为核心的废水废气处理设备。本发明由此产生。
发明内容
针对现有技术的上述技术问题，本发明的目的是提供一种一体化废水废气处理设备，以微光谐振处理技术为核心，对废气分子进行催化氧化，使破坏后的分子或中子与臭氧进行结合，使有机或无机高分子恶臭化合物分子链，在催化氧化过程中，转变成低分子化合物使之变为二氧化碳、水等，工艺简单、操作方便。
为达到上述目的，本发明是通过以下技术方案实现的：

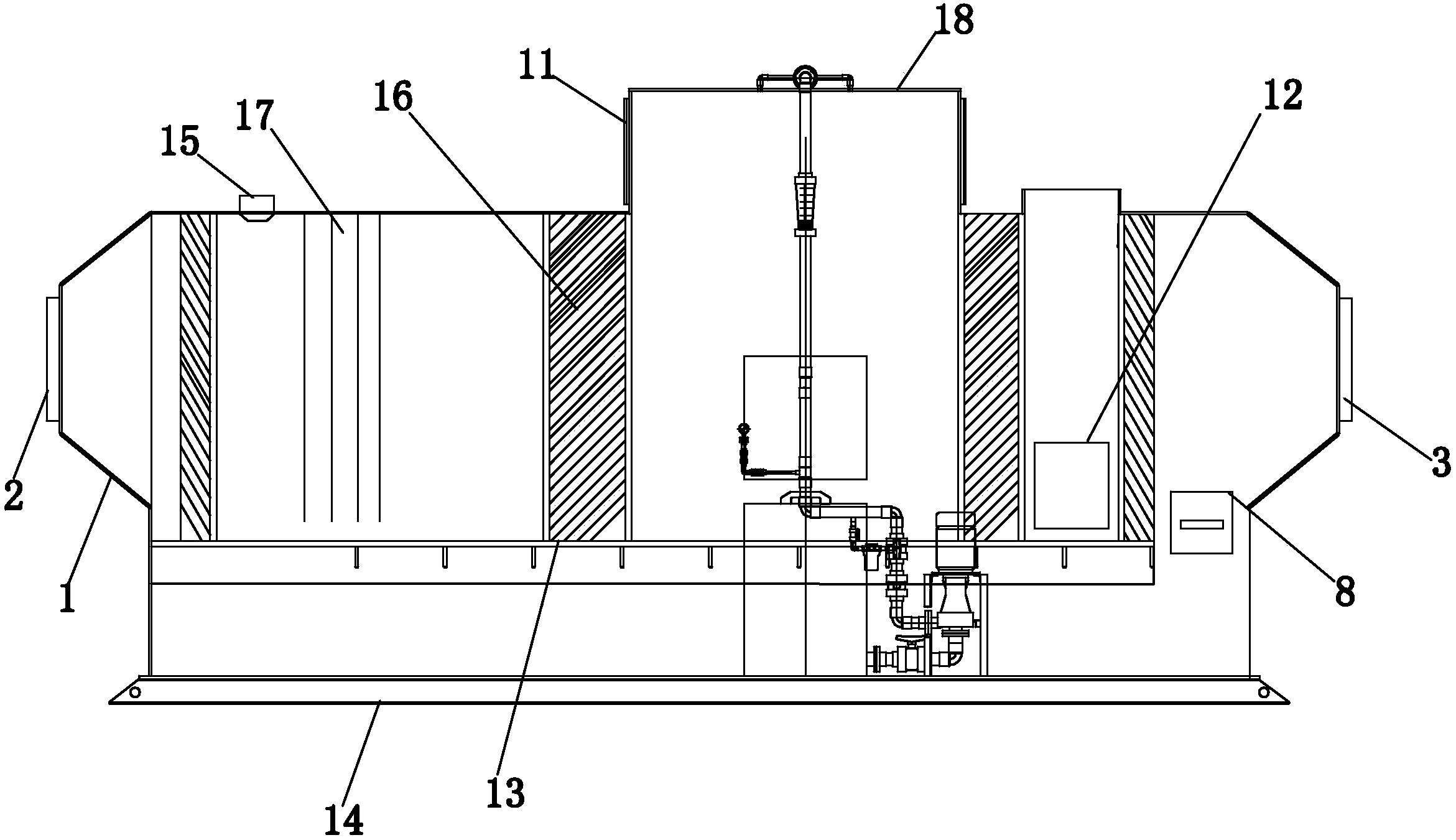

一种一体化废水废气处理设备，包括设有入口和出口的本体，所述本体包括本体上部和本体下部，所述本体下部设有补给水箱，所述本体上部内安装有微波发生器和催化剂，所述微波发生器和催化器之间安装有发光装置，且催化剂的一侧安装有循环泵系统，所述循环泵系统的下部位于补给水箱内，所述循环泵系统的一侧安装有除雾器，所述除雾器的一侧安装有溢流水箱，所述溢流水箱位于补给水箱内。
所述的循环泵系统包括安装在循环泵铁架上的循环泵，所述的循环泵连接有循环泵入口管和循环泵出口管，所述循环泵和循环泵入口管位于补给水箱内，所述的循环泵出口管与本体上部连通。
所述本体上部设有除雾器更换孔，所述除雾器安装在除雾器更换孔内，且除雾器设有喷雾管。
所述的溢流水箱设有溢流排放管。
所述的本体上部设有催化剂更换孔，所述催化剂安装在催化剂更换孔内。
所述催化剂为二氧化钛催化剂。
所述的发光装置为UV灯管。
所述的本体上部设有循环泵系统安装架，所述循环泵系统安装在循环泵系统安装架内，且循环泵系统安装架的上部设有视窗。
本发明以微光谐振处理技术为核心，利用特殊的微波发生器，并利用“靶向波段”技术，产生特定波段的高能光波，通过无极光源对废气分子链进行净化的专业技术。
首先，利用引风机将污染物分子引入光催化区，运用253.7纳米波段切割、断链、燃烧、裂解废气分子链，改变恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、硫化物(如H2S)、挥发性有机废气(VOCs)、苯、甲苯、二甲苯等的分子结构;
然后，对废气分子进行催化氧化，使破坏后的分子或中子与臭氧(O3)进行结合，使有机或无机高分子恶臭化合物分子链，在催化氧化过程中，转变成低分子化合物使之变为二氧化碳(CO2)、水(H2O)等;
最后，根据不同的废气成分配置7种以上相对应的惰性催化剂，在338纳米光源以下发生催化反应，其激发出的效果类似于植物光合作用，对废气净化效果，其除臭最高可达99%以上，净化、脱臭效果大大超过《恶臭污染物排放标准》(GB14554-1993)和《大气污染物排放标准》(GB16297-1996)。
本发明结构简单、使用方便，且处理效率高、能耗低，无二次污染，值得在市场上推广。
