申请日2015.07.25
公开(公告)日2015.11.25
IPC分类号C02F9/10
摘要

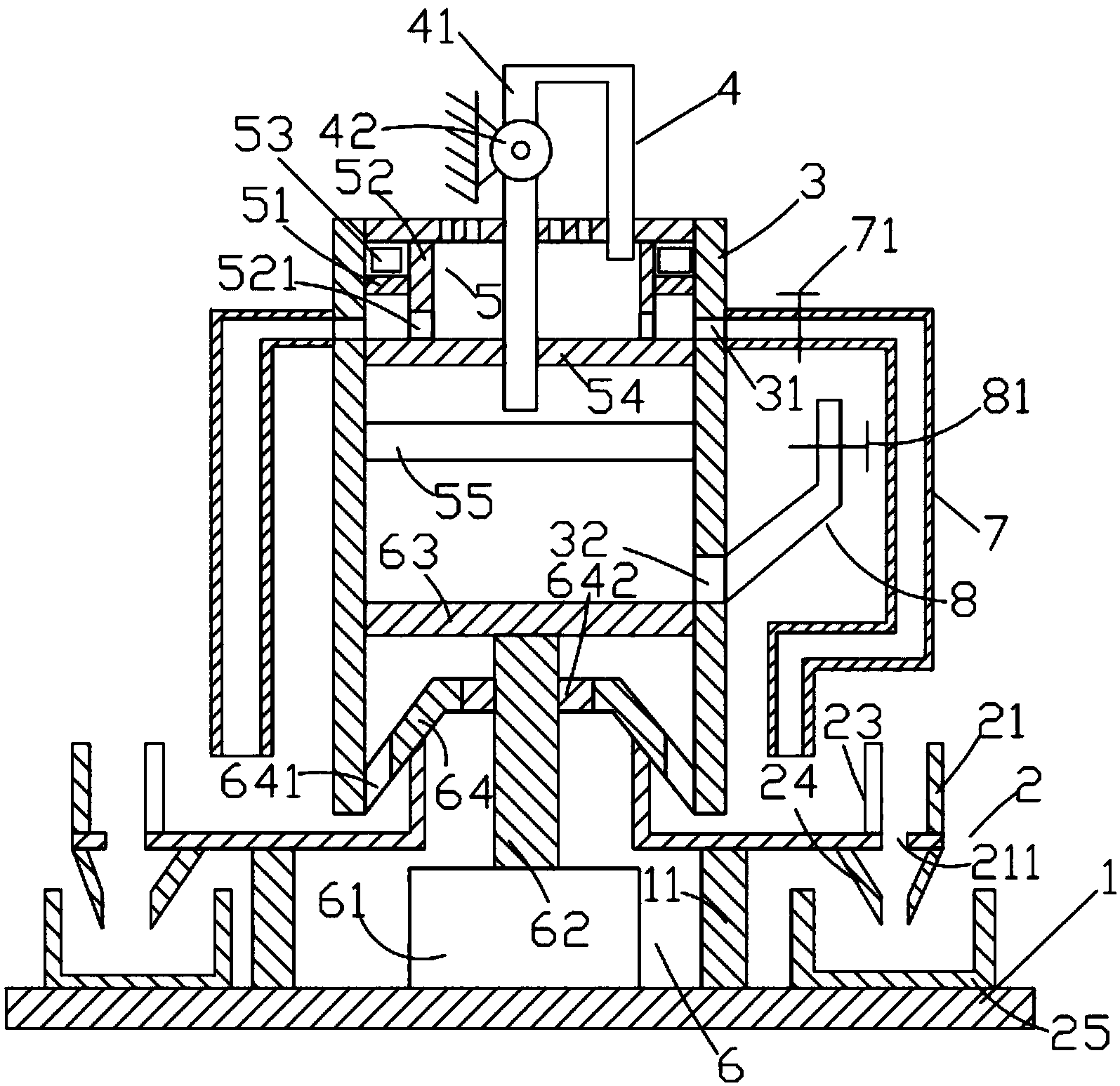

一种工厂废水净化除污设备，包括底座、收料装置、气缸装置、框体、抽水装置、蒸发装置、进水管及出水管，气缸装置包括气缸、推动杆、推动盘及封闭板，收料装置包括收料箱、第一过滤板、出水斗及储水箱，蒸发装置包括第二过滤网、隔板、竖板、横板及加热块，抽水装置包括抽水管及水泵，推动杆的下端与气缸连接，推动盘呈长方体，推动盘的侧面与框体的内表面接触，推动杆的上表面与推动盘的下表面固定连接，封闭板的侧面与框体的内表面固定连接，封闭板上设有第三通孔及第一封闭环，第一封闭环呈圆柱状，第一封闭环的外表面与封闭板固定连接。本实用新型能够对工厂产生的废水进行有效的净化除污，使得排出的废水无污染，从而可以充分的保护环境。
权利要求书
1.一种工厂废水净化除污设备，其特征在于：所述工厂废水净 化除污设备包括底座、位于所述底座上方的收料装置、气缸装置、位 于所述气缸装置上方的框体、位于所述框体上方的抽水装置、位于所 述框体内部的蒸发装置、位于所述框体右侧的进水管及位于左右两侧 的出水管，所述气缸装置包括气缸、位于所述气缸上方的推动杆、位 于所述推动杆上方的推动盘及位于所述推动盘下方的封闭板，所述收 料装置包括收料箱、位于所述收料箱内部的第一过滤板、位于所述收 料箱下方的出水斗及位于所述出水斗下方的储水箱，所述蒸发装置包 括第二过滤网、位于所述第二过滤网上方的隔板、位于所述隔板上方 的竖板、位于所述竖板一侧的横板及位于所述横板上方的加热块，所 述抽水装置包括抽水管及设置于所述抽水管上的水泵，所述推动杆呈 圆柱体，所述推动杆的下端与所述气缸连接，所述推动盘呈长方体， 所述推动盘的侧面与所述框体的内表面接触，所述推动杆的上表面与 所述推动盘的下表面固定连接，所述封闭板的侧面与所述框体的内表 面固定连接，所述封闭板上设有第三通孔及第一封闭环，所述第一封 闭环呈圆柱状，所述第一封闭环的外表面与所述封闭板固定连接，所 述第一封闭环的内表面与所述推动杆的侧面滑动连接。
2.根据权利要求1所述的工厂废水净化除污设备，其特征在于： 所述底座呈长方体，所述底座水平放置，所述底座上设有支撑柱，所 述支撑柱呈长方体，所述支撑柱的下表面与所述底座的上表面固定连 接。
3.根据权利要求2所述的工厂废水净化除污设备，其特征在于： 所述框体呈空心的长方体，所述框体竖直放置，所述框体上设有位于 左右表面上的第一通孔及位于右表面上的第二通孔。
4.根据权利要求3所述的工厂废水净化除污设备，其特征在于： 所述收料箱的下表面上设有第四通孔，所述收料箱的一端与所述封闭 板的下表面固定连接且位于所述第三通孔的下方。
5.根据权利要求4所述的工厂废水净化除污设备，其特征在于： 所述第一过滤板呈长方体，所述第一过滤板竖直放置，所述第一过滤 板的下表面与所述收料箱固定连接。
6.根据权利要求5所述的工厂废水净化除污设备，其特征在于： 所述出水斗的上端与所述收料箱的下表面固定连接，所述储水箱呈长 方体，所述储水箱的下表面与所述底座的上表面接触，所述储水箱位 于所述出水斗的正下方。
7.根据权利要求6所述的工厂废水净化除污设备，其特征在于： 所述第二过滤网呈长方体，所述第二过滤网水平放置，所述第二过滤 网的侧面与所述框体的内表面固定连接。
8.根据权利要求7所述的工厂废水净化除污设备，其特征在于： 所述隔板呈长方体，所述隔板水平放置，所述隔板的侧面与所述框体 的内表面固定连接。
说明书
一种工厂废水净化除污设备
技术领域
本发明涉及环保技术领域，尤其涉及一种工厂废水净化除污设 备。
背景技术
随着工业的发展，工业生产产生的废水也越来越多，然而，大多 数工厂产生的废水都是直接排放到河流中或者田地里，不经任何处 理，从而严重污染了环境，造成了河流污染及田地污染。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的工厂废水净 化除污设备。
为了解决上述技术问题，本发明采用如下技术方案：
一种工厂废水净化除污设备，所述工厂废水净化除污设备包括底 座、位于所述底座上方的收料装置、气缸装置、位于所述气缸装置上 方的框体、位于所述框体上方的抽水装置、位于所述框体内部的蒸发 装置、位于所述框体右侧的进水管及位于左右两侧的出水管，所述气 缸装置包括气缸、位于所述气缸上方的推动杆、位于所述推动杆上方 的推动盘及位于所述推动盘下方的封闭板，所述收料装置包括收料 箱、位于所述收料箱内部的第一过滤板、位于所述收料箱下方的出水 斗及位于所述出水斗下方的储水箱，所述蒸发装置包括第二过滤网、 位于所述第二过滤网上方的隔板、位于所述隔板上方的竖板、位于所 述竖板一侧的横板及位于所述横板上方的加热块，所述抽水装置包括 抽水管及设置于所述抽水管上的水泵，所述推动杆呈圆柱体，所述推 动杆的下端与所述气缸连接，所述推动盘呈长方体，所述推动盘的侧 面与所述框体的内表面接触，所述推动杆的上表面与所述推动盘的下 表面固定连接，所述封闭板的侧面与所述框体的内表面固定连接，所 述封闭板上设有第三通孔及第一封闭环，所述第一封闭环呈圆柱状， 所述第一封闭环的外表面与所述封闭板固定连接，所述第一封闭环的 内表面与所述推动杆的侧面滑动连接。
所述底座呈长方体，所述底座水平放置，所述底座上设有支撑柱， 所述支撑柱呈长方体，所述支撑柱的下表面与所述底座的上表面固定 连接。
所述框体呈空心的长方体，所述框体竖直放置，所述框体上设有 位于左右表面上的第一通孔及位于右表面上的第二通孔。
所述收料箱的下表面上设有第四通孔，所述收料箱的一端与所述 封闭板的下表面固定连接且位于所述第三通孔的下方。
所述第一过滤板呈长方体，所述第一过滤板竖直放置，所述第一 过滤板的下表面与所述收料箱固定连接。
所述出水斗的上端与所述收料箱的下表面固定连接，所述储水箱 呈长方体，所述储水箱的下表面与所述底座的上表面接触，所述储水 箱位于所述出水斗的正下方。
所述第二过滤网呈长方体，所述第二过滤网水平放置，所述第二 过滤网的侧面与所述框体的内表面固定连接。
所述隔板呈长方体，所述隔板水平放置，所述隔板的侧面与所述 框体的内表面固定连接。
采用上述技术方案后，本发明具有如下优点：
本发明工厂废水净化除污设备结构简单，使用方便，能够对工厂 产生的废水进行有效的净化除污，使得其能够达到排放的标准，使得 排出的废水无污染，从而可以充分的保护环境。
