申请日2015.06.15
公开(公告)日2015.10.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种塔式污水处理装置。塔式污水处理装置包括塔体、进水管、排污管、曝气管、筛孔板、高分子填料、出水管、风机以及三角堰，所进水管和排污管均设在塔体底部，曝气管设在塔体内并位于进水管上方，塔体内壁设有固定环，筛孔板栓接在固定环上，筛孔板位于曝气管上方，高分子填料放置在筛孔板上，三角堰和出水管均设在塔体的顶部，且三角堰与塔体形成蓄水槽，出水管与蓄水槽连通，塔体顶部还设有风机槽，风机槽位于三角堰上方，风机固定在风机槽内，风机通过管道与曝气管连接。本实用新型塔式污水处理装置成本低，溶氧率高。

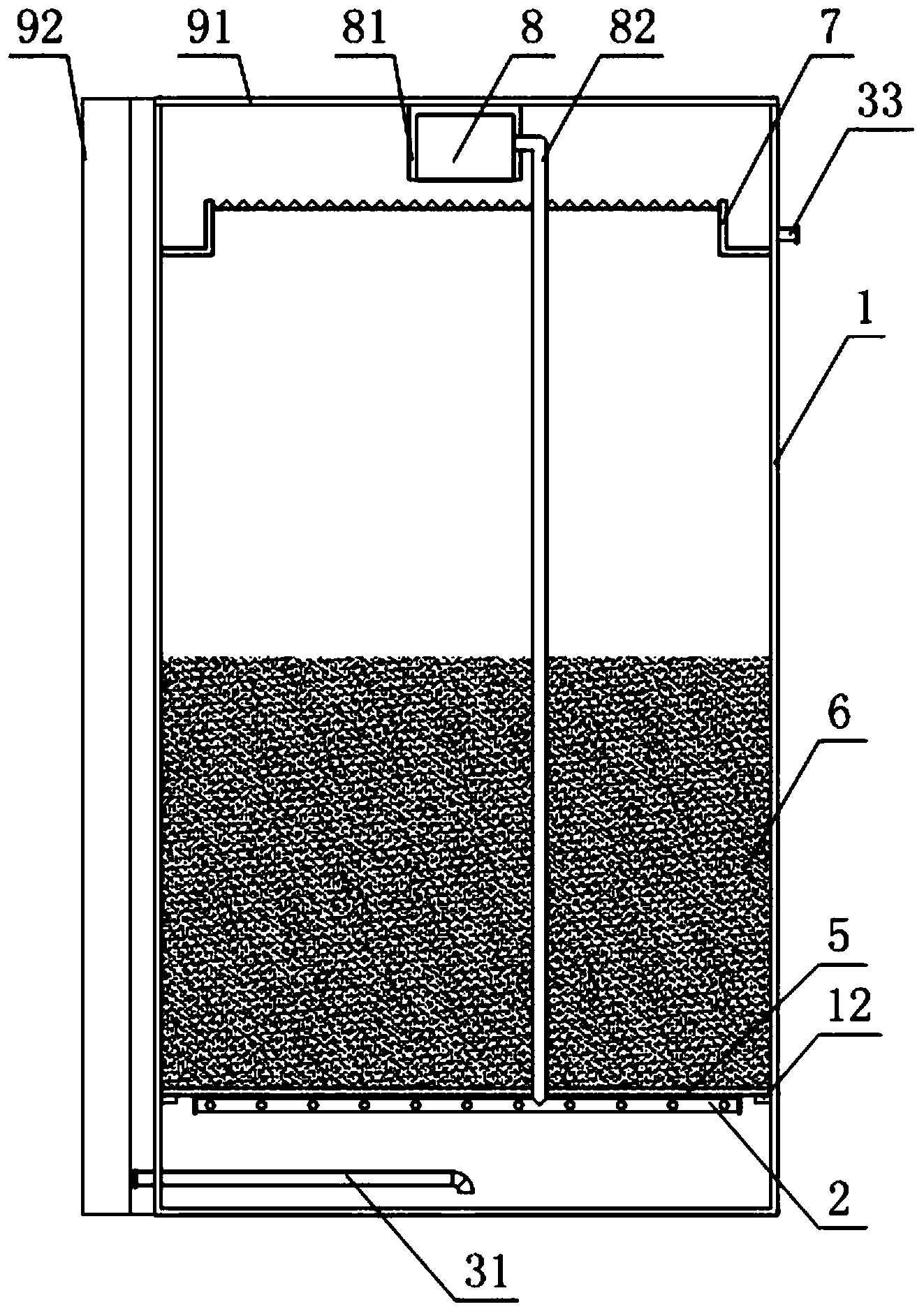

摘要附图
权利要求书
1.一种塔式污水处理装置，其特征在于：所述塔式污水处理装置 包括塔体、进水管、排污管、曝气管、筛孔板、高分子填料、出水管、 风机以及三角堰，所进水管和排污管均设在所述塔体底部，所述曝气 管设在塔体内并位于进水管上方，所述塔体内壁设有固定环，所述筛 孔板栓接在所述固定环上，所述筛孔板位于所述曝气管上方，所述高 分子填料放置在所述筛孔板上，所述三角堰和出水管均设在塔体的顶 部，且所述三角堰与塔体形成蓄水槽，所述出水管与所述蓄水槽连通， 所述塔体顶部还设有风机槽，所述风机槽位于所述三角堰上方，所述 风机固定在风机槽内，所述风机通过管道与所述曝气管连接，所述曝 气管包括主管和至少两根支管，所述至少两根支管分别固定在所述主 管的两侧，所述主管的管径大于支管的管径，每一支管开设有若干气 孔，所述若干气孔对称分布在每一支管的两侧，同侧之间的气孔之间 间距相等。
2.如权利要求1所述的塔式污水处理装置，其特征在于：所述筛 孔板的孔径为4mm。
3.如权利要求1所述的塔式污水处理装置，其特征在于：所述塔 式污水处理装置还包括直爬梯和走道板，所述直爬梯设在塔体外壁， 所述走道板设在塔体顶部且位于风机槽上方，所述走道板与所述直爬 梯对应配合。
4.如权利要求1所述的塔式污水处理装置，其特征在于：所述 塔式污水处理装置还包括检修孔，所述检修孔设在塔体底部，且位于 所述筛孔板下方。
5.如权利要求1所述的塔式污水处理装置，其特征在于：所述气 孔的直径为2mm。
6.如权利要求1所述的塔式污水处理装置，其特征在于：所述同 侧之间的气孔之间间距为50mm。
说明书
塔式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种塔式污水处 理装置。
背景技术
由于水资源的短缺以及环保意识的增强，中水开发与回用技术在 水处理。技术领域得到了迅速发展。中水是指污水经适当处理后， 达到一定的水质指标，满足某种使用要求，可以进行有益使用的水， 中水具有明显的优势，从经济的角度看，中水的成本最低，从环保的 角度看，污水再生利用有助于改善生态环境，实现水生态的良性循环。
但目前的污水处理装置的空气中氧的利用率较低、成本高。
实用新型内容
本实用新型要解决的技术问题是提供一种成本低、氧气利用率高 的塔式污水处理装置。
为解决上述问题，本实用新型提供一种塔式污水处理装置，所述 塔式污水处理装置包括塔体、进水管、排污管、曝气管、筛孔板、高 分子填料、出水管、风机以及三角堰，所进水管和排污管均设在所述 塔体底部，所述曝气管设在塔体内并位于进水管上方，所述塔体内壁 设有固定环，所述筛孔板栓接在所述固定环上，所述筛孔板位于所述 曝气管上方，所述高分子填料放置在所述筛孔板上，所述三角堰和出 水管均设在塔体的顶部，且所述三角堰与塔体形成蓄水槽，所述出水 管与所述蓄水槽连通，所述塔体顶部还设有风机槽，所述风机槽位于 所述三角堰上方，所述风机固定在风机槽内，所述风机通过管道与所 述曝气管连接，所述曝气管包括主管和至少两根支管，所述至少两根 支管分别固定在所述主管的两侧，所述主管的管径大于支管的管径， 每一支管开设有若干气孔，所述若干气孔对称分布在每一支管的两 侧，同侧之间的气孔之间间距相等。
进一步的，所述筛孔板的孔径为4mm。
进一步的，所述塔式污水处理装置还包括直爬梯和走道板，所述 直爬梯设在塔体外壁，所述走道板设在塔体顶部且位于风机槽上方， 所述走道板与所述直爬梯对应配合。
进一步的，所述塔式污水处理装置还包括检修孔，所述检修孔设 在塔体底部，且位于所述筛孔板下方。
进一步的，所述气孔的直径为2mm。
进一步的，所述同侧之间的气孔之间间距为50mm。
本实用新型塔式污水处理装置将污水排入塔底，在塔底底部利用 重力进行初步沉淀;将风机空气排入塔体底部污水进行初次溶氧，之 后气水混合物升流在筛孔板的作用下污水进行二次溶氧，二次溶氧后 剩余空气再在高分子填料内进行反复切割混流，使其污水进行三次溶 氧，多次溶氧后的空气只剩余少量的氧气未被溶进污水中，多次溶氧 使其空气的利用率达80%以上;溶氧量增加，促进药剂与污水充分反 应，从而节约成本，同时设有检修孔便于维修。
