申请日2015.08.23
公开(公告)日2016.04.27
IPC分类号C02F11/12; F23G7/00
摘要
本实用新型公开了一种污泥综合利用处理装置，其特征在于：包括与污泥堆场相连的污泥实验室和第一输送带，所述的第一输送带依次连接烘干机、中间污泥堆场、焚烧炉、第二输送带、料仓打包装置、运输装置、制砖厂;所述的中间污泥堆场与焚烧炉之间设有行车抓斗。本实用新型所述的污泥综合利用处理装置，具有的有益效果为：减少污泥填埋，节约土地，减少对周边环境污染;处理更彻底，效果明显、符合新环保法律法规要求;污泥回收利用，变废为宝，具有良好的社会、经济、环境效益;热能回收利用，减少投资，减少运行费用，节约资源。
权利要求书
1.污泥综合利用处理装置，其特征在于：包括与污泥堆场相连的污泥实验室和第一输送带，所述的第一输送带依次连接烘干机、中间污泥堆场、焚烧炉、第二输送带、料仓打包装置、运输装置、制砖厂;所述的中间污泥堆场与焚烧炉之间设有行车抓斗。
2.根据权利要求1所述的污泥综合利用处理装置，其特征在于：还还包括一烟气处理系统，所述的烟气处理系统通过管道连接烘干机、焚烧炉。
3.根据权利要求1所述的污泥综合利用处理装置，其特征在于：所述的烘干机上设有检查口。
4.根据权利要求1所述的污泥综合利用处理装置，其特征在于：所述的焚烧炉上设有检查口。
5.根据权利要求1所述的污泥综合利用处理装置，其特征在于：所述的焚烧炉上设有一热能回收管道，所述的热能回收管道连接烘干机。
说明书
污泥综合利用处理装置
技术领域
本实用新型涉及污泥处理领域，特别涉及一种污泥综合利用处理装置。
背景技术
污泥是污水处理产生的副产物，近年来产量不断增加，污泥的处理是一大难题，常用的工艺有焚烧和填埋方式。污泥含水率高，单独的焚烧工艺需消耗大量燃料，焚烧产物、焚烧热能没有回收利用，不够节能环保;填埋占地面积大，是一种不可循环处理方式，不能最终避免环境污染，只是延缓了产生时间，应用前景有限。单一的处理技术往往顾此失彼，无法彻底解决污泥污染问题。
发明内容
针对上述技术问题，本实用新型的目的在于提供一种既能解决污泥出路问题，减少填埋，节约耕地;又能制成节能环保材料，经济效益明显，是一种可持续发展的污泥综合利用处理装置。

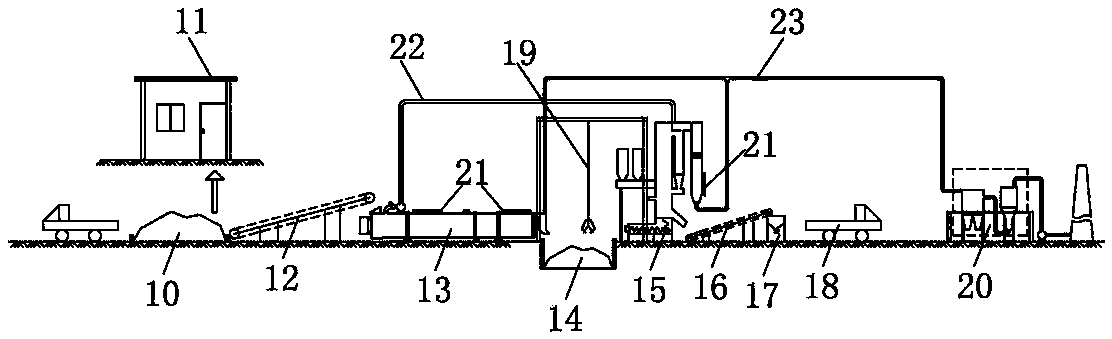

为达到上述目的，本实用新型所提出的技术方案为：污泥综合利用处理装置，其特征在于：包括与污泥堆场相连的污泥实验室和第一输送带，所述的第一输送带依次连接烘干机、中间污泥堆场、焚烧炉、第二输送带、料仓打包装置、运输装置、制砖厂;所述的中间污泥堆场与焚烧炉之间设有行车抓斗。
优选的，还还包括一烟气处理系统，所述的烟气处理系统通过烟气管道连接烘干机、焚烧炉。
优选的，所述的烘干机上设有检查口。
优选的，所述的焚烧炉上设有检查口。
优选的，所述的焚烧炉上设有一热能回收管道，所述的热能回收管道连接烘干机。
采用上述技术方案，本实用新型所述的污泥综合利用处理装置，具有的有益效果为：
1)减少污泥填埋，节约土地，减少对周边环境污染;
2)处理更彻底，效果明显、符合新环保法律法规要求;
3)污泥回收利用，变废为宝，具有良好的社会、经济、环境效益;
4)热能回收利用，减少投资，减少运行费用，节约资源。
