申请日2015.06.15
公开(公告)日2015.10.28
IPC分类号C02F9/02
摘要
一种潲水处理利用环保设备，它的箱体内横向固定有隔板把箱体分成聚油室和储油室;过滤箱下面的油水孔处固定有油水管，隔板的过油孔处固定有进油管，隔板上的进油管与伸缩管密接，在过滤箱内安装有滤渣器，在聚油室内的潲水面上漂浮有吞油浮子和加热管，进油管与之间通过伸缩管连接，储油室内的底部安装有放油开关，在箱体上设有观测窗和出水孔。潲水处理利用环保设备的结构简洁，产业化的市场前景好、商业价值高，制造和使用都很方便，收集的潲水油没有水分，一台设备同时实现了固液分离和油水分离，使餐厨垃圾得到了回收而作为工业原料利用;减少了污染排放，使厨房没有异味，保护了环境，是回收餐厨垃圾的首选设备。

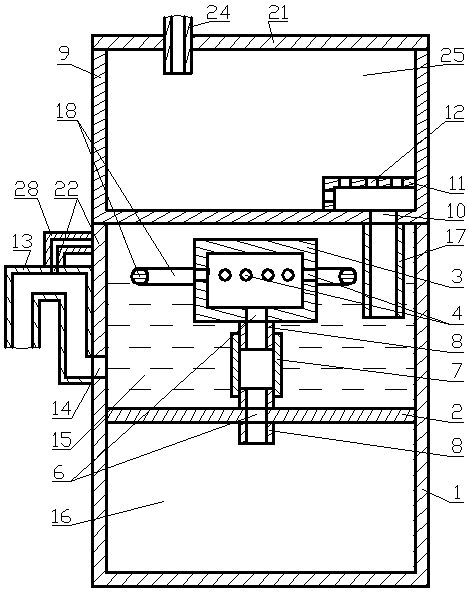

摘要附图
权利要求书
1.一种潲水处理利用环保设备，其特征在于：所述的潲水处理利用环保设备主要包括箱体(1)、箱盖(21)、过滤箱(9)、隔板(2)、加热管(18)、吞油浮子(3)、进油孔(4)、吞咽孔(6)、进油管(8)、伸缩管(7)、潲水管(24)、消吸管(28)、通气孔(22)、排水管(13)、聚油室(15)、储油室(16)、过滤室(25)、滤渣器(11)、观测窗(5)、加热器、放油开关;
所述的过滤箱(9)安装在箱体(1)的上面密封聚油室(15)的顶部，过滤箱(9)的底部的下面一面是聚油室(15)的底部，过滤箱(9)的底部的下面一面是聚油室(15)的顶部;在过滤箱(9)的底部设有油水孔(10)，在过滤箱(9)内的底部的油水孔(10)处固定有滤渣器(11)，在过滤箱(9)的底部的下面一面的油水孔(10)处固定有油水管(17)，油水管(17)的下端能够伸入到经过过滤后的聚油室(15)内的潲水中，过滤箱(9)通过滤渣器(11)、油水孔(10)和油水管(17)与聚油室(15)相通;所述的箱体(1)内横向固定有隔板(2)把箱体(1)分成聚油室(15)和储油室(16)，聚油室(15)在箱体(1)内的上面部分，储油室(16)在箱体(1)内的下面部分;隔板(2)的上面一面是聚油室(15)的底部、下面一面是储油室(16)的顶部;在隔板(2)上有过油孔，在隔板(2)的上面或上下两面的过油孔处固定有进油管(8)，隔板(2)上面一面的进油管(8)伸入伸缩管(7)中与伸缩管(7)密封连接;在聚油室(15)内经过过滤的潲水面上漂浮有吞油浮子(3)和加热管(18)，加热管(18)通过支撑固定在吞油浮子(3)上或通过弹簧固定在聚油室(15)的室壁上或固定在漂浮的浮头上而浮于潲水面上，吞油浮子(3)上的进油管(8)伸入伸缩管(7)中与隔板(2)的上面一面的进油管(8)通过伸缩管(7)密封连接，聚油室(15)只能够通过吞油浮子(3)上的进油孔(4)和吞咽孔(6)与进油管(8)、伸缩管(7)和隔板(2)上的吞咽孔(6)与储油室(16)相通;
在箱体(1)上的储油室(16)的室壁部分承受的内部压力小或不承受内部压力的位置设有观测窗(5)，在储油室(16)的底部安装有放油开关;在箱体(1)上的聚油室(15)的室壁部分承受的内部压力小或不承受内部压力的位置设有观测窗(5)，在箱体(1)上的聚油室(15)的室壁上设有出水孔(14)和通气孔(22)，出水孔(14)低于聚油室(15)内盛装的经过过滤后的潲水的潲水面，通气孔(22)高于聚油室内的潲水面，在箱体(1)外面的出水孔(14)处固定有排水管(13)，排水管(13)从出水孔(14)出来后向上弯曲到排水管(13)的管内的空心部分与聚油室内的潲水面平齐时又向下弯曲，在排水管(13)向上弯曲的顶部设有通气孔(22)，通气孔通(22)过消吸管(28)与聚油室的室壁上的通气孔(22)相通;
所述的过滤箱(9)的上面安装有箱盖(21)，在箱盖(21)上固定有潲水管(24)，潲水管(24)穿过箱盖(21)后，潲水管(24)的下端伸入过滤室(25)中，潲水管(24)的上端与漏斗的下斗口连接或直接与洗碗池的出水道连接;
所述的箱体(1)是底部和四周都密封成为一体的腔体，箱体(1)的上端支撑箱盖(21)的边缘部分，箱盖(21)上固定有穿过箱盖(21)的潲水管(24);箱体(1)用于容纳聚油室(15)和储油室(16)及聚油室(15)和储油室(16)里面安装的装置和设备，并能够起到隔音或减少噪音的作用;
所述的箱盖(21)是箱体(1)上的盖，用于密封过滤室(25)的上端部;箱盖(21)能够使过滤室(25)的饭粒菜渣和聚油室(15)内的潲水产生的异味和臭味不到处扩散，并能够起到隔音或减少噪音的作用;
所述的过滤箱(9)是能够与箱体(1)完全分开的过滤饭粒菜渣的独立性容器，过滤箱(9)的底部有油水孔(10)，在过滤箱(9)内的底部安装有遮挡油水孔(10)的滤渣器(11)，在过滤箱(9)的底部的下面的油水孔(10)处固定有油水管(17)，过滤箱(9)的上端支撑并密封箱盖(21)的边缘;从潲水管(24)进入的潲水进入过滤箱(9)时，在过滤箱(9)中滤出潲水中的水分和潲水油后存留在过滤箱(9)中的是饭粒菜渣，饭粒菜渣存积在过滤箱(9)中的过滤室(25)中;
所述的隔板(2)是密封储油室(16)顶部和聚油室(15)底部的隔板(2)，固定在箱体(1)上密封聚油室(15)和储油室(16);隔板(2)上设有吞咽孔(6)，在吞咽孔(6)处固定有进油管(8);隔板(2)上面一面的进油管(8)与吞油浮子(3)上的进油管(8)通过伸缩管(7)连接;
所述的过滤室(25)是过滤箱(9)内部除去滤渣器(11)遮挡的空间的部分;从潲水管(24)进入过滤室(25)的潲水中的饭粒菜渣存积在过滤室(25)中;
所述的聚油室(15)是储存潲水和聚集潲水油的容器，聚油室(15)底部的隔板(2)上有吞咽孔(6)，隔板(2)的上面或上下两面的吞咽孔(6)处固定有进油管(8)，吞咽孔(6)与进油管(8)相通;聚油室(15)顶部的过滤箱(9)底部的下面一面的油水孔(10)处固定有油水管(17)，油水管(17)的下端伸入到潲水中;聚油室(15)内的潲水面上漂浮有吞油浮子(3)和加热管(18)，吞油浮子(3)底部的进油管(8)通过伸缩管(7)与隔板(2)上的进油管(8)连接;油水管(17)的下端伸入到潲水中的目的是为了让经过过滤的潲水进入储油室(16)内与潲水面接触时不发生碰撞，不发生碰撞就不会产生飞溅的潲水珠，潲水面上没有飞溅的潲水珠，吸入吞油浮子(3)内的潲水油的杂质就会少一些;从油水管(17)进入聚油室(15)内经过过滤的潲水进入到潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上;
所述的储油室(16)是储存潲水油的容器，储油室(16)底部的箱体(1)上安装有放水开关、顶部的隔板(2)上有吞咽孔(6)，储油室(16)通过隔板(2)上的吞咽孔(6)和进油管(8)与伸缩管(7)、吞油浮子(3)贯通;在储油室(16)内安装有加热器，加热器用于加热融化凝固的潲水油;
所述的观测窗(5)是安装有透明体的透视窗，分别在储油室(16)的上部或中上部的室壁上和聚油室(15)的上部或中上部的室壁上与箱体(1)成为一体;观测窗(5)用于观察聚油室(15)内的潲水面和潲水面上的潲水油是否凝固，以及观察储油室(16)内的潲水油的储存高度和潲水油是否凝固;
为了防止潲水油泄露，所述的储油室(16)上部或中上部的室壁上的观测窗(5)的窗架或窗体采用镶嵌的方式镶嵌在储油室(16)的室壁部分的箱体(1)上与箱体(1)固定密封成为一体或采用衬垫密封加螺丝的方式固定在储油室(16)的室壁部分的箱体(1)上;
为了方便观察聚油室(15)内的工作状况和检修聚油室(15)内的装置和设备，所述的聚油室(15)上部或中上部的室壁部分的箱体(1)上的观测窗(5)的窗架或窗体采用衬垫密封加螺丝方式固定在聚油室(15)的室壁部分的箱体(1)上或采用衬垫密封与合页式固定一方再加螺丝固定其它方位的方式固定在在聚油室(15)的室壁部分的箱体(1)上，安装在箱体(1)上能够打开或拆卸;
所述的吞油浮子(3)是漂浮在聚油室(15)内的潲水面上的浮子，吞油浮子(3)上有进油孔(4)和吞咽孔(6);在高于潲水面的吞油浮子(3)部分上设有进油孔(4)，在吞油浮子(3)的底部设有吞咽孔(6)，进油孔(4)与吞咽孔(6)相通，在吞油浮子(3)底部的外面的吞咽孔(6)处固定有进油管(8);
所述的进油孔(4)是过孔，在吞油浮子(3)露出潲水面的部分上;进油孔(4)用于把聚油室(15)内集聚的潲水油引入吞油浮子(3)内;
所述的吞咽孔(6)是过孔，分别在吞油浮子(3)的底部和隔板(2)上，吞油浮子(3)底部的吞咽孔(6)用于把进入吞油浮子(3)内的潲水油输送到进油管(8)内，隔板(2)上的吞咽孔(6)用于把潲水油输送到储油室(16)内;
所述的进油管(8)是空心管，分别固定在吞油浮子(3)的底部和在隔板(2)的上面或上下两面与吞咽孔(6)相通，吞油浮子(3)的底部的进油管(8)和隔板(2)上面的进油管(8)通过伸缩管(7)连接;进油管(8)与吞咽孔(6)和伸缩管(7)相通，用于输送潲水油;
所述的伸缩管(7)是具有伸长和缩短功能的管道或具有弯曲功能的管道，用于连接进油管(8)和输送潲水油;
所述的潲水管(24)是输送管道，用于向过滤室(25)内输送潲水;
所述的加热管(18)是热水循环加热的管或电热管，用于加热潲水面上凝固的潲水油;
所述的加热器是热水循环加热的装置或加热的装置，用于加热储油室(16)内凝固的潲水油;
所述的滤渣器(11)是有网状孔的滤网或有多层网状孔的滤网组合在一起的组合滤网或有过水孔(12)的阻挡体，遮挡在过滤箱(9)的油水孔(10)的上方把饭粒菜渣拦截在过滤箱(9)内;网状孔或过水孔(12)用于让潲水的水分和潲水油流出;
所述的出水孔(14)是让经过过滤和收集潲水油后的潲水经过的过孔，在聚油室(15)的中下部或下部的箱体(1)上，与排水管(13)相通;
所述的通气孔(22)是设置在排水管(13)向上弯曲的顶部和聚油室(15)的室壁上的气孔，通气孔(22)能够让排水管(13)在排出潲水时不产生虹吸现象而把聚油室(15)内的潲水完全吸入排水管(13)中排出而控制了聚油室(15)内的潲水面的高度，通气孔(22)还能够把聚油室(15)内的臭气排入排水管(13)中排出;
所述的消吸管(28)是通气孔的管道，一端固定在排水管(13)向上弯曲的顶部的通气孔(22)的外面、另一端固定在聚油室(15)的室壁上的通气孔(22)的外面，连通排水管(13)向上弯曲的顶部的通气孔(22)与聚油室(15)的室壁上的通气孔(22);
所述的排水管(13)是排出管道，排水管(13)的进水口的一端固定在聚油室(15)下部或中下部的箱体(1)外面与出水孔(14)相通，排水管(13)用于排出经过过滤和收集潲水油后的潲水;
所述的放油开关是电动或手动的阀门;
在使用时，潲水从潲水管(24)进入到过滤箱(9)中的过滤室(25)内，潲水中的水分和潲水油从滤渣器(11)的网状孔或过水孔(12)流出，把潲水中的饭粒菜渣留在过滤室(25)中;从网状孔或过水孔(12)流出的过滤的潲水经过油水孔(10)、油水管(17)进入到聚油室(15)内的潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，储存在聚油室(15)内的潲水的潲水面在高于排水管(13)向上弯曲的最高点部分的管内的最低点时，经过过滤和收集潲水油后的潲水经过出水孔(14)再经过排水管(13)排出聚油室(15)，排出聚油室(15)的经过过滤和收集潲水油后的潲水进入下水道中再排入污水处理管道中;聚油室(15)内的潲水面上的潲水油经过进油孔(4)进入吞油浮子(3)内，再从吞油浮子(3)底部的吞咽孔(6)、进油管(8)进入伸缩管(7)内，再经过伸缩管(7)进入隔板(2)上的进油管(8)、吞咽孔(6)而后进入储油室(16)内储存;在寒冷季节，先从观测窗(5)观察潲水面上的潲水油是否凝固，如果潲水油已经凝固则通过加热管(18)发热而融化凝固的潲水油，融化后的潲水油就能够经过进油孔(4)进入吞油浮子(3)内，再从吞油浮子(3)底部的吞咽孔(6)、进油管(8)进入伸缩管(7)内，再经过伸缩管(7)进入隔板(2)上的进油管(8)、吞咽孔(6)而后进入储油室(16)内储存;储油室(16)内储存的潲水油在出油时，先打开储油室(16)底部的放水开关放出储油室(16)内的潲水油沉淀后析出的水分和杂质，直到有潲水油出来才关闭放水开关;之后打开放油开关，潲水油从放油开关流入储油器皿中 储存或从放油开关经过输进油管(8)道输送到需要的地方;在寒冷季节出油时，先从观测窗(5)观察潲水油是否凝固，如果凝固则通过加热器把储油室(16)内的潲水油加热融化后，才能够出油;过滤箱(9)内的过滤室(25)中的饭粒菜渣沉淀堆积满后，打开箱盖(21)，把过滤箱(9)从聚油室(15)的上面取下来，把过滤箱(9)内的饭粒菜渣倒入离心式饭粒菜渣处理器中或挤压式饭粒菜渣处理器中处理，经过处理后的饭粒菜渣既能够用作燃料，又能够用于制做工业酒精的原料;在潲水从油水管(17)中进入聚油室(15)时，聚油室(15)内的潲水面有少许的上升，聚油室(15)内的吞油浮子(3)会跟着潲水面上升，连接在吞油浮子(3)底部的进油管(8)上的伸缩管(7)被吞油浮子(3)拉动而伸长，以保证吞油浮子(3)露出潲水面的高度和进油孔(4)不被拉入潲水面下;油水管(17)中没有潲水进入聚油室(15)时，聚油室(15)的潲水面降低到排水管(13)向上弯曲的最高点部分的管内的最高点和最低点之间的位置，吞油浮子(3)跟着下降而压缩伸缩管(7)收缩;在潲水处理利用环保设备工作时，从聚油室(15)的观测窗(5)观察聚油室(15)内的潲水面上的高度和吞油浮子(3)的工作情况;从储油室(16)的观测窗(5)观察储油室(16)内的潲水油的储存高度，做到及时出油。
2.根据权利要求1所述的潲水处理利用环保设备，其特征在于：为了减少潲水处理利用环保设备的占地面积和安装空间，过滤室(25)、聚油室(15)、储油室(16)采用重叠直立安装;
为了使从储油室(16)中放出的潲水油中没有水分，放油开关的进油口安装在高于储油室(16)底部(2)cm以上的位置;
为了使回收到储油室(16)中储存潲水油中的水分能够排出储油室(16)，所述的潲水处理利用环保设备安放在支撑架上或在储油室(16)底部安装有支撑架，使储油室(16)的底部高于地面，在打开放水开关时潲水油下面的水分容易从放水开关排出。
3.根据权利要求1所述的潲水处理利用环保设备，其特征在于：为了能够控制箱体(1)内的潲水面的高度，所述的潲水面的高度在排水管(13)向上弯曲的最高点部分的管内的最高点和最低点之间;
为了降低成本，在聚油室(15)部分的箱体(1)上有或没有观测窗(5)，在储油室(16)部分的箱体(1)上有或没有观测窗(5)。
4.根据权利要求1所述的潲水处理利用环保设备，其特征在于：为了把经过过滤和收集了潲水油的剩水输送到下水道中，排水管(13)的出水口的一端与下水管道连接或伸入到下水管道中;
为了方便箱盖(21)打开和关闭，潲水管(24)固定在箱盖(21)上或固定安装在过滤室(25)上面部分的箱体(1)上，固定在过滤室(25)上面部分的箱体(1)上的潲水管(24)的下端口也固定在过滤箱(9)的上面或上方。
5.根据权利要求1所述的潲水处理利用环保设备，其特征在于：所述的潲水处理利用环保设备的结构简洁，油水分离彻底，在不用化学药剂的前提下就能够对餐饮产生的潲水就地进行处理，一台设备同时实现了固液分离和油水分离，不产生二次污染，不用能源，使用成本低;产业化的市场前景好、商业价值高，制造和使用都很方便;采用潲水处理利用环保设备收集的潲水油没有水分，并且把潲水垃圾进行了分离和分理，使餐厨垃圾得到了回收而作为工业原料利用;能对食堂、酒店、餐馆的餐厨废弃物从源头进行食物残渣和油脂的分离和收集，降低了餐饮污水中的排放量，有效降低了餐厨污水对环境的污染;减少了污染排放，并且使厨房没有异味，保护了环境。
6.一种潲水处理利用环保设备的制造方法，其特征在于：
在制造时，箱体(1)、隔板(2)、过滤箱(9)和吞油浮子(3)采用不生锈的金属材料或尼龙或塑料或塑胶制造，伸缩管(7)采用塑料或尼龙或橡胶制造，潲水管(24)采用不生锈的金属材料或尼龙或塑料或塑胶制造，箱盖(21)和排水管(13)采用金属材料或尼龙或塑料或塑胶制造;
箱体(1)与隔板(2)制造成为一个整体，或分开制造后组合固定在一起;
过滤箱(9)制造成为能够与箱体(1)完全分开的过滤饭粒菜渣的独立性容器，过滤箱(9)的底部制造有油水孔(10)，在过滤箱(9)内的底部固定有遮挡油水孔(10)的滤渣器(11)，在过滤箱(9)的底部的下面的油水孔(10)处固定有油水管(17)，过滤箱(9)的上端支撑并密封箱盖(21)的边缘;
隔板(2)制造成为密封储油室(16)顶部和聚油室(15)底部的隔板(2)，固定在箱体(1)上密封聚油室(15)和储油室(16);隔板(2)上设有吞咽孔(6)，在吞咽孔(6)处固定有进油管(8);隔板(2)上面一面的进油管(8)与吞油浮子(3)上的进油管(8)通过伸缩管(7)连接;
过滤室(25)制造成为过滤箱(9)内部除去滤渣器(11)遮挡的空间的部分;
聚油室(15)制造成为储存潲水和聚集潲水油的容器，聚油室(15)底部的隔板(2)上制造有吞咽孔(6)，隔板(2)的上面或上下两面的吞咽孔(6)处固定有进油管(8)，吞咽孔(6)与进油管(8)相通;聚油室(15)顶部的过滤箱(9)底部的下面一面的油水孔(10)处固定有油水管(17)，油水管(17)的下端伸入到潲水中;聚油室(15)内的潲水面上漂浮有吞油浮子(3)和加热管(18)，吞油浮子(3)底部的进油管(8)通过伸缩管(7)与隔板(2)上的进油管(8)连接;
吞油浮子(3)制造成为漂浮在聚油室(15)内的潲水面上的空心浮子，吞油浮子(3)上制造有进油孔(4)和吞咽孔(6);在高于潲水面的吞油浮子(3)部分上制造有进油孔(4)，在吞油浮子(3)的底部制造有吞咽孔(6)，进油孔(4)与吞咽孔(6)相通，在吞油浮子(3)底部的外面的吞咽孔(6)处固定有进油管(8);
储油室(16)制造成为储存潲水油的容器，储油室(16)底部的箱体(1)上安装有放水开关、顶部的隔板(2)上制造有吞咽孔(6)，储油室(16)通过隔板(2)上的吞咽孔(6)和进油管(8)与伸缩管(7)、吞油浮子(3)贯通;在储油室(16)内安装有加热器;
观测窗(5)制造成为安装有透明体的透视窗，分别制造在储油室(16)的上部或中上部的室壁上和制造在聚油室(15)的上部或中上部的室壁上与箱体(1)制造成为一体;
为了防止潲水油泄露，储油室(16)上部或中上部的室壁上的观测窗(5)的窗架或窗体采用镶嵌的方式镶嵌在储油室(16)的室壁部分的箱体(1)上与箱体(1)固定密封而制造成为一体或采用衬垫密封加螺丝的方式固定在储油室(16)的室壁部分的箱体(1)上;
为了方便观察聚油室(15)内的工作状况和检修聚油室(15)内的装置和设备，聚油室(15)上部或中上部的室壁部分的箱体(1)上的观测窗(5)的窗架或窗体采用衬垫密封加螺丝方式固定在聚油室(15)的室壁部分的箱体(1)上或采用衬垫密封与合页式固定一方再加螺丝固定其它方位的方式固定在在聚油室(15)的室壁部分的箱体(1)上，安装在箱体(1)上能够打开或拆卸;
进油孔(4)制造成为过孔，制造在吞油浮子(3)露出潲水面的部分上;
吞咽孔(6)制造成为过孔，分别制造在吞油浮子(3)的底部和隔板(2)上;
进油管(8)制造成为空心管，分别固定在吞油浮子(3)的底部和在隔板(2)的上面或上下两面与吞咽孔(6)相通，吞油浮子(3)的底部的进油管(8)和隔板(2)上面的进油管(8)通过伸缩管(7)连接;进油管(8)与吞咽孔(6)和伸缩管(7)相通;
伸缩管(7)制造成为具有伸长和缩短功能的管道或具有弯曲功能的管道，伸缩管(7)的两端连接进油管(8);
加热管(18)制造成为循环的热水加热的管或电热管;
加热器制造成为循环的热水加热的装置或电阻加热的装置;
潲水管(24)制造成为向过滤室(25)内输送潲水的输送管道，固定在箱盖(21)上或固定安装在过滤室(25)上面部分的箱体(1)上，潲水管(24)的下端口固定在过滤箱(9)的上面或上方;
滤渣器(11)制造成为有网状孔的滤网或制造成为有多层网状孔的滤网组合在一起的组合滤网或制造成为有过水孔(12)的阻挡体，遮挡在过滤箱(9)的油水孔(10)的上方把饭粒菜渣拦截在过滤箱(9)内;
出水孔(14)制造成为让经过过滤和收集潲水油后的潲水经过的过孔，制造在聚油室(15)的中下部或下部的箱体(1)上，与排水管(13)相通;
通气孔(22)制造在排水管(13)向上弯曲的顶部和聚油室15)的室壁上高于潲水面的位置;
消吸管(28)制造成为连通排水管(13)向上弯曲的顶部的通气孔(22)与聚油室(15)的室壁上的通气孔(22)的管道，一端固定在排水管(13)向上弯曲的顶部的通气孔(22)的外面、另一端固定在聚油室(15)的室壁上的通气孔(22)的外面;
排水管(13)制造成为排出管道，排水管(13)的进水口的一端固定在聚油室(15)下部或中下部的箱体(1)外面与出水孔(14)相通;
放油开关制造成为电动或手动的阀门;
箱盖(21)制造成为固定潲水管(24)和密封过滤箱(9)的上端的盖;
箱体(1)制造成为底部和四周都密封成为一体的、不漏水的腔体式容器，箱体(1)的上端支撑过滤箱(9)的底部的腔壳;
过滤箱(9)安装在箱体(1)的上面密封聚油室(15)的顶部，过滤箱(9)的底部的下面一面制造成为聚油室(15)的底部，过滤箱(9)的底部的下面一面制造成为聚油室(15)的顶部;在过滤箱(9)的底部制造有油水孔(10)，在过滤箱(9)内的底部的油水孔(10)处固定有滤渣器(11)，在过滤箱(9)的底部的下面一面的油水孔(10)处固定有油水管(17)，油水管(17)的下端能够伸入到经过过滤后的聚油室(15)内的潲水中，过滤箱(9)通过滤渣器(11)、油水孔(10)和油水管(17)与聚油室(15)相通;箱体(1)内横向固定有隔板(2)把箱体(1)分成聚油室(15)和储油室(16)，聚油室(15)制造在箱体(1)内的上面部分，储油室(16)制造在箱体(1)内的下面部分;隔板(2)的上面一面制造成为聚油室(15)的底部、下面一面制造成为储油室(16)的顶部;在隔板(2)上制造有过油孔，在隔板(2)的上面或上下两面的过油孔处固定有进油管(8)，隔板(2)上面一面的进油管(8)伸入伸缩管(7)中与伸缩管(7)密封连接;在聚油室(15)内经过过滤的潲水面上漂浮有吞油浮子(3)和加热管(18)，加热管(18)通过支撑固定在吞油浮子(3)上或通过弹簧固定在聚油室(15)的室壁上或固定在漂浮的浮头上而浮于潲水面上，吞油浮子(3)上的进油管(8)伸入伸缩管(7)中与隔板(2)的上面一面的进油管(8)通过伸缩管(7)密封连接，聚油室(15)只能够通过吞油浮子(3)上的进油孔(4)和吞咽孔(6)与进油管(8)、伸缩管(7)和隔板(2)上的吞咽孔(6)与储油室(16)相通;在箱体(1)上的储油室(16)的室壁部分承受的内部压力小或不承受内部压力的位置制造有观测窗(5)，在储油室(16)的底部安装有放油开关;在箱体(1)上的聚油室(15)的室壁部分承受的内部压力小或不承受内部压力的位置制造有观测窗(5)，在箱体(1)上的聚油室(15)的室壁上制造有出水孔(14)和通气孔(22)，出水孔(14)制造在低于聚油室(15)内盛装的经过过滤后的潲水的潲水面的位置，通气孔(22)制造在高于聚油室(15)内的潲水面的位置，在箱体(1)外面的出水孔(14)处固定有排水管(13)，排水管(13)制造成为从出水孔出来后向上弯曲到排水管(13)的管内的空心部分与聚油室内的潲水面平齐时又向下弯曲，在排水管(13)向上弯曲的顶部制造有通气孔(22)，通气孔通(22)过消吸管(28)与聚油室(15)的室壁上的通气孔(22)相通;在箱体(1)上盖有箱盖(21)，在箱盖(21)上固定有潲水管(24)，潲水管(24)穿过箱盖(21)后，潲水管(24)的下端伸入到过滤箱(9)内的过滤室(25)的上面部分，潲水管(24)的上端与漏斗的下斗口连接或直接与洗碗池的出水孔(14)连接。
说明书
潲水处理利用环保设备
技术领域
本发明涉及一种用于自动分离潲水中的各种成分并回收潲水油和饭粒菜渣的潲水处理利用环保设备。
背景技术
传统的潲水油回收是采用在地上挖坑集油法，把潲水存积到坑池中，用瓢舀取。致使潲水油就变成了地沟油，及不卫生;而且地沟油中含的杂质特别多。
发明内容
本发明涉的目的是为了提供一种能够自动分离潲水中的各种成分、并且能够自动收集潲水油和回收潲水中的饭粒菜渣的潲水处理利用环保设备的制造及其方法。
为实现上述目的，本发明所述的潲水处理利用环保设备主要包括箱体、箱盖、过滤箱、隔板、加热管、吞油浮子、进油孔、吞咽孔、进油管、伸缩管、潲水管、消吸管、通气孔、排水管、聚油室、储油室、过滤室、滤渣器、观测窗、加热器、放油开关。
所述的过滤箱安装在箱体的上面密封聚油室的顶部，过滤箱的底部的下面一面是聚油室的底部，过滤箱的底部的下面一面是聚油室的顶部;在过滤箱的底部设有油水孔，在过滤箱内的底部的油水孔处固定有滤渣器，在过滤箱的底部的下面一面的油水孔处固定有油水管，油水管的下端能够伸入到经过过滤后的聚油室内的潲水中，过滤箱通过滤渣器、油水孔和油水管与聚油室相通。所述的箱体内横向固定有隔板把箱体分成聚油室和储油室，聚油室在箱体内的上面部分，储油室在箱体内的下面部分;隔板的上面一面是聚油室的底部、下面一面是储油室的顶部;在隔板上有过油孔，在隔板的上面或上下两面的过油孔处固定有进油管，隔板上面一面的进油管伸入伸缩管中与伸缩管密封连接;在聚油室内经过过滤的潲水面上漂浮有吞油浮子和加热管，加热管通过支撑固定在吞油浮子上或通过弹簧固定在聚油室的室壁上或固定在漂浮的浮头上而浮于潲水面上，吞油浮子上的进油管伸入伸缩管中与隔板的上面一面的进油管通过伸缩管密封连接，聚油室只能够通过吞油浮子上的进油孔和吞咽孔与进油管、伸缩管和隔板上的吞咽孔与储油室相通。
在箱体上的储油室的室壁部分承受的内部压力小或不承受内部压力的位置设有观测窗，在储油室的底部安装有放油开关;在箱体上的聚油室的室壁部分承受的内部压力小或不承受内部压力的位置设有观测窗，在箱体上的聚油室的室壁上设有出水孔和通气孔，出水孔低于聚油室内盛装的经过过滤后的潲水的潲水面，通气孔高于聚油室内的潲水面，在箱体外面的出水孔处固定有排水管，排水管从出水孔出来后向上弯曲到排水管的管内的空心部分与聚油室内的潲水面平齐时又向下弯曲，在排水管向上弯曲的顶部设有通气孔，通气孔通过消吸管与聚油室的室壁上的通气孔相通。
所述的过滤箱的上面安装有箱盖，在箱盖上固定有潲水管，潲水管穿过箱盖后，潲水管的下端伸入过滤室中，潲水管的上端与漏斗的下斗口连接或直接与洗碗池的出水道连接。
所述的箱体是底部和四周都密封成为一体的腔体，箱体的上端支撑箱盖的边缘部分，箱盖上固定有穿过箱盖的潲水管;箱体用于容纳聚油室和储油室及聚油室和储油室里面安装的装置和设备，并能够起到隔音或减少噪音的作用。
所述的箱盖是箱体上的盖，用于密封过滤室的上端部;箱盖能够使过滤室的饭粒菜渣和聚油室内的潲水产生的异味和臭味不到处扩散，并能够起到隔音或减少噪音的作用。
所述的过滤箱是能够与箱体完全分开的过滤饭粒菜渣的独立性容器，过滤箱的底部有油水孔，在过滤箱内的底部安装有遮挡油水孔的滤渣器，在过滤箱的底部的下面的油水孔处固定有油水管，过滤箱的上端支撑并密封箱盖的边缘;从潲水管进入的潲水进入过滤箱时，在过滤箱中滤出潲水中的水分和潲水油后存留在过滤箱中的是饭粒菜渣，饭粒菜渣存积在过滤箱中的过滤室中。
所述的隔板是密封储油室顶部和聚油室底部的隔板，固定在箱体上密封聚油室和储油室;隔板上设有吞咽孔，在吞咽孔处固定有进油管;隔板上面一面的进油管与吞油浮子上的进油管通过伸缩管连接。
所述的过滤室是过滤箱内部除去滤渣器遮挡的空间的部分;从潲水管进入过滤室的潲水中的饭粒菜渣存积在过滤室中。
所述的聚油室是储存潲水和聚集潲水油的容器，聚油室底部的隔板上有吞咽孔，隔板的上面或上下两面的吞咽孔处固定有进油管，吞咽孔与进油管相通;聚油室顶部的过滤箱底部的下面一面的油水孔处固定有油水管，油水管的下端伸入到潲水中;聚油室内的潲水面上漂浮有吞油浮子和加热管，吞油浮子底部的进油管通过伸缩管与隔板上的进油管连接。油水管的下端伸入到潲水中的目的是为了让经过过滤的潲水进入储油室内与潲水面接触时不发生碰撞，不发生碰撞就不会产生飞溅的潲水珠，潲水面上没有飞溅的潲水珠，吸入吞油浮子内的潲水油的杂质就会少一些。从油水管进入聚油室内经过过滤的潲水进入到潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上。
所述的储油室是储存潲水油的容器，储油室底部的箱体上安装有放水开关、顶部的隔板上有吞咽孔，储油室通过隔板上的吞咽孔和进油管与伸缩管、吞油浮子贯通;在储油室内安装有加热器，加热器用于加热融化凝固的潲水油。
所述的观测窗是安装有透明体的透视窗，分别在储油室的上部或中上部的室壁上和聚油室的上部或中上部的室壁上与箱体成为一体;观测窗用于观察聚油室内的潲水面和潲水面上的潲水油是否凝固，以及观察储油室内的潲水油的储存高度和潲水油是否凝固。
为了防止潲水油泄露，所述的储油室上部或中上部的室壁上的观测窗的窗架或窗体采用镶嵌的方式镶嵌在储油室的室壁部分的箱体上与箱体固定密封成为一体或采用衬垫密封加螺丝的方式固定在储油室的室壁部分的箱体上。
为了方便观察聚油室内的工作状况和检修聚油室内的装置和设备，所述的聚油室上部或中上部的室壁部分的箱体上的观测窗的窗架或窗体采用衬垫密封加螺丝方式固定在聚油室的室壁部分的箱体上或采用衬垫密封与合页式固定一方再加螺丝固定其它方位的方式固定在在聚油室的室壁部分的箱体上，安装在箱体上能够打开或拆卸。
所述的吞油浮子是漂浮在聚油室内的潲水面上的浮子，吞油浮子上有进油孔和吞咽孔;在高于潲水面的吞油浮子部分上设有进油孔，在吞油浮子的底部设有吞咽孔，进油孔与吞咽孔相通，在吞油浮子底部的外面的吞咽孔处固定有进油管。
所述的进油孔是过孔，在吞油浮子露出潲水面的部分上;进油孔用于把聚油室内集聚的潲水油引入吞油浮子内。
所述的吞咽孔是过孔，分别在吞油浮子的底部和隔板上，吞油浮子底部的吞咽孔用于把进入吞油浮子内的潲水油输送到进油管内，隔板上的吞咽孔用于把潲水油输送到储油室内。
所述的进油管是空心管，分别固定在吞油浮子的底部和在隔板的上面或上下两面与吞咽孔相通，吞油浮子的底部的进油管和隔板上面的进油管通过伸缩管连接;进油管与吞咽孔和伸缩管相通，用于输送潲水油。
所述的伸缩管是具有伸长和缩短功能的管道或具有弯曲功能的管道，用于连接进油管和输送潲水油。
所述的潲水管是输送管道，用于向过滤室内输送潲水。
所述的加热管是热水循环加热的管或电热管，用于加热潲水面上凝固的潲水油。
所述的加热器是热水循环加热的装置或加热的装置，用于加热储油室内凝固的潲水油。
所述的滤渣器是有网状孔的滤网或有多层网状孔的滤网组合在一起的组合滤网或有过水孔的阻挡体，遮挡在过滤箱的油水孔的上方把饭粒菜渣拦截在过滤箱内;网状孔或过水孔用于让潲水的水分和潲水油流出。
所述的出水孔是让经过过滤和收集潲水油后的潲水经过的过孔，在聚油室的中下部或下部的箱体上，与排水管相通。
所述的通气孔是设置在排水管向上弯曲的顶部和聚油室的室壁上的气孔，通气孔能够让排水管在排出潲水时不产生虹吸现象而把聚油室内的潲水完全吸入排水管中排出而控制了聚油室内的潲水面的高度，通气孔还能够把聚油室内的臭气排入排水管中排出。
所述的消吸管是通气孔的管道，一端固定在排水管向上弯曲的顶部的通气孔的外面、另一端固定在聚油室的室壁上的通气孔的外面，连通排水管向上弯曲的顶部的通气孔与聚油室的室壁上的通气孔。
所述的排水管是排出管道，排水管的进水口的一端固定在聚油室下部或中下部的箱体外面与出水孔相通，排水管用于排出经过过滤和收集潲水油后的潲水。
所述的放油开关是电动或手动的阀门。
在使用时，潲水从潲水管进入到过滤箱中的过滤室内，潲水中的水分和潲水油从滤渣器的网状孔或过水孔流出，把潲水中的饭粒菜渣留在过滤室中。从网状孔或过水孔流出的过滤的潲水经过油水孔、油水管进入到聚油室内的潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，储存在聚油室内的潲水的潲水面在高于排水管向上弯曲的最高点部分的管内的最低点时，经过过滤和收集潲水油后的潲水经过出水孔再经过排水管排出聚油室，排出聚油室的经过过滤和收集潲水油后的潲水进入下水道中再排入污水处理管道中。聚油室内的潲水面上的潲水油经过进油孔进入吞油浮子内，再从吞油浮子底部的吞咽孔、进油管进入伸缩管内，再经过伸缩管进入隔板上的进油管、吞咽孔而后进入储油室内储存。在寒冷季节，先从观测窗观察潲水面上的潲水油是否凝固，如果潲水油已经凝固则通过加热管发热而融化凝固的潲水油，融化后的潲水油就能够经过进油孔进入吞油浮子内，再从吞油浮子底部的吞咽孔、进油管进入伸缩管内，再经过伸缩管进入隔板上的进油管、吞咽孔而后进入储油室内储存。储油室内储存的潲水油在出油时，先打开储油室底部的放水开关放出储油室内的潲水油沉淀后析出的水分和杂质，直到有潲水油出来才关闭放水开关;之后打开放油开关，潲水油从放油开关流入储油器皿中 储存或从放油开关经过输进油管道输送到需要的地方。在寒冷季节出油时，先从观测窗观察潲水油是否凝固，如果凝固则通过加热器把储油室内的潲水油加热融化后，才能够出油。过滤箱内的过滤室中的饭粒菜渣沉淀堆积满后，打开箱盖，把过滤箱从聚油室的上面取下来，把过滤箱内的饭粒菜渣倒入离心式饭粒菜渣处理器中或挤压式饭粒菜渣处理器中处理，经过处理后的饭粒菜渣既能够用作燃料，又能够用于制做工业酒精的原料。在潲水从油水管中进入聚油室时，聚油室内的潲水面有少许的上升，聚油室内的吞油浮子会跟着潲水面上升，连接在吞油浮子底部的进油管上的伸缩管被吞油浮子拉动而伸长，以保证吞油浮子露出潲水面的高度和进油孔不被拉入潲水面下;油水管中没有潲水进入聚油室时，聚油室的潲水面降低到排水管向上弯曲的最高点部分的管内的最高点和最低点之间的位置，吞油浮子跟着下降而压缩伸缩管收缩。在潲水处理利用环保设备工作时，从聚油室的观测窗观察聚油室内的潲水面上的高度和吞油浮子的工作情况;从储油室的观测窗观察储油室内的潲水油的储存高度，做到及时出油。
为了减少潲水处理利用环保设备的占地面积和安装空间，过滤室、聚油室、储油室采用重叠直立安装。
为了使从储油室中放出的潲水油中没有水分，放油开关的进油口安装在高于储油室底部2cm以上的位置。
为了使回收到储油室中储存潲水油中的水分能够排出储油室，所述的潲水处理利用环保设备安放在支撑架上或在储油室底部安装有支撑架，使储油室的底部高于地面，在打开放水开关时潲水油下面的水分容易从放水开关排出。
为了能够控制箱体内的潲水面的高度，所述的潲水面的高度在排水管向上弯曲的最高点部分的管内的最高点和最低点之间。
为了降低成本，在聚油室部分的箱体上有或没有观测窗，在储油室部分的箱体上有或没有观测窗。
为了把经过过滤和收集了潲水油的剩水输送到下水道中，排水管的出水口的一端与下水管道连接或伸入到下水管道中。
为了方便箱盖打开和关闭，潲水管固定在箱盖上或固定安装在过滤室上面部分的箱体上，固定在过滤室上面部分的箱体上的潲水管的下端口也固定在过滤箱的上面或上方。
一种潲水处理利用环保设备的制造方法，其特征在于：
在制造时，箱体、隔板、过滤箱和吞油浮子采用不生锈的金属材料或尼龙或塑料或塑胶制造，伸缩管采用塑料或尼龙或橡胶制造，潲水管采用不生锈的金属材料或尼龙或塑料或塑胶制造，箱盖和排水管采用金属材料或尼龙或塑料或塑胶制造。
所述的箱体与隔板制造成为一个整体，或分开制造后组合固定在一起。
所述的过滤箱制造成为能够与箱体完全分开的过滤饭粒菜渣的独立性容器，过滤箱的底部制造有油水孔，在过滤箱内的底部固定有遮挡油水孔的滤渣器，在过滤箱的底部的下面的油水孔处固定有油水管，过滤箱的上端支撑并密封箱盖的边缘。
所述的隔板制造成为密封储油室顶部和聚油室底部的隔板，固定在箱体上密封聚油室和储油室;隔板上设有吞咽孔，在吞咽孔处固定有进油管;隔板上面一面的进油管与吞油浮子上的进油管通过伸缩管连接。
过滤室制造成为过滤箱内部除去滤渣器遮挡的空间的部分。
聚油室制造成为储存潲水和聚集潲水油的容器，聚油室底部的隔板上制造有吞咽孔，隔板的上面或上下两面的吞咽孔处固定有进油管，吞咽孔与进油管相通;聚油室顶部的过滤箱底部的下面一面的油水孔处固定有油水管，油水管的下端伸入到潲水中;聚油室内的潲水面上漂浮有吞油浮子和加热管，吞油浮子底部的进油管通过伸缩管与隔板上的进油管连接。
所述的吞油浮子制造成为漂浮在聚油室内的潲水面上的空心浮子，吞油浮子上制造有进油孔和吞咽孔;在高于潲水面的吞油浮子部分上制造有进油孔，在吞油浮子的底部制造有吞咽孔，进油孔与吞咽孔相通，在吞油浮子底部的外面的吞咽孔处固定有进油管。
储油室制造成为储存潲水油的容器，储油室底部的箱体上安装有放水开关、顶部的隔板上制造有吞咽孔，储油室通过隔板上的吞咽孔和进油管与伸缩管、吞油浮子贯通;在储油室内安装有加热器。
观测窗制造成为安装有透明体的透视窗，分别制造在储油室的上部或中上部的室壁上和制造在聚油室的上部或中上部的室壁上与箱体制造成为一体。
为了防止潲水油泄露，储油室上部或中上部的室壁上的观测窗的窗架或窗体采用镶嵌的方式镶嵌在储油室的室壁部分的箱体上与箱体固定密封而制造成为一体或采用衬垫密封加螺丝的方式固定在储油室的室壁部分的箱体上。
为了方便观察聚油室内的工作状况和检修聚油室内的装置和设备，聚油室上部或中上部的室壁部分的箱体上的观测窗的窗架或窗体采用衬垫密封加螺丝方式固定在聚油室的室壁部分的箱体上或采用衬垫密封与合页式固定一方再加螺丝固定其它方位的方式固定在在聚油室的室壁部分的箱体上，安装在箱体上能够打开或拆卸。
所述的进油孔制造成为过孔，制造在吞油浮子露出潲水面的部分上。
所述的吞咽孔制造成为过孔，分别制造在吞油浮子的底部和隔板上。
所述的进油管制造成为空心管，分别固定在吞油浮子的底部和在隔板的上面或上下两面与吞咽孔相通，吞油浮子的底部的进油管和隔板上面的进油管通过伸缩管连接;进油管与吞咽孔和伸缩管相通。
所述的伸缩管制造成为具有伸长和缩短功能的管道或具有弯曲功能的管道，伸缩管的两端连接进油管。
加热管制造成为循环的热水加热的管或电热管。
加热器制造成为循环的热水加热的装置或电阻加热的装置。
所述的潲水管制造成为向过滤室内输送潲水的输送管道，固定在箱盖上或固定安装在过滤室上面部分的箱体上，潲水管的下端口固定在过滤箱的上面或上方。
滤渣器制造成为有网状孔的滤网或制造成为有多层网状孔的滤网组合在一起的组合滤网或制造成为有过水孔的阻挡体，遮挡在过滤箱的油水孔的上方把饭粒菜渣拦截在过滤箱内。
所述的出水孔制造成为让经过过滤和收集潲水油后的潲水经过的过孔，制造在聚油室的中下部或下部的箱体上，与排水管相通。
通气孔制造在排水管向上弯曲的顶部和聚油室的室壁上高于潲水面的位置。
消吸管制造成为连通排水管向上弯曲的顶部的通气孔与聚油室的室壁上的通气孔的管道，一端固定在排水管向上弯曲的顶部的通气孔的外面、另一端固定在聚油室的室壁上的通气孔的外面。
所述的排水管制造成为排出管道，排水管的进水口的一端固定在聚油室下部或中下部的箱体外面与出水孔相通。
放油开关制造成为电动或手动的阀门。
所述的箱盖制造成为固定潲水管和密封过滤箱的上端的盖。
所述的箱体制造成为底部和四周都密封成为一体的、不漏水的腔体式容器，箱体的上端支撑过滤箱的底部的腔壳。
所述的过滤箱安装在箱体的上面密封聚油室的顶部，过滤箱的底部的下面一面制造成为聚油室的底部，过滤箱的底部的下面一面制造成为聚油室的顶部;在过滤箱的底部制造有油水孔，在过滤箱内的底部的油水孔处固定有滤渣器，在过滤箱的底部的下面一面的油水孔处固定有油水管，油水管的下端能够伸入到经过过滤后的聚油室内的潲水中，过滤箱通过滤渣器、油水孔和油水管与聚油室相通。所述的箱体内横向固定有隔板把箱体分成聚油室和储油室，聚油室制造在箱体内的上面部分，储油室制造在箱体内的下面部分;隔板的上面一面制造成为聚油室的底部、下面一面制造成为储油室的顶部;在隔板上制造有过油孔，在隔板的上面或上下两面的过油孔处固定有进油管，隔板上面一面的进油管伸入伸缩管中与伸缩管密封连接;在聚油室内经过过滤的潲水面上漂浮有吞油浮子和加热管，加热管通过支撑固定在吞油浮子上或通过弹簧固定在聚油室的室壁上或固定在漂浮的浮头上而浮于潲水面上，吞油浮子上的进油管伸入伸缩管中与隔板的上面一面的进油管通过伸缩管密封连接，聚油室只能够通过吞油浮子上的进油孔和吞咽孔与进油管、伸缩管和隔板上的吞咽孔与储油室相通;在箱体上的储油室的室壁部分承受的内部压力小或不承受内部压力的位置制造有观测窗，在储油室的底部安装有放油开关;在箱体上的聚油室的室壁部分承受的内部压力小或不承受内部压力的位置制造有观测窗，在箱体上的聚油室的室壁上制造有出水孔和通气孔，出水孔制造在低于聚油室内盛装的经过过滤后的潲水的潲水面的位置，通气孔制造在高于聚油室内的潲水面的位置，在箱体外面的出水孔处固定有排水管，排水管制造成为从出水孔出来后向上弯曲到排水管的管内的空心部分与聚油室内的潲水面平齐时又向下弯曲，在排水管向上弯曲的顶部制造有通气孔，通气孔通过消吸管与聚油室的室壁上的通气孔相通。在箱体上盖有箱盖，在箱盖上固定有潲水管，潲水管穿过箱盖后，潲水管的下端伸入到过滤箱内的过滤室的上面部分，潲水管的上端与漏斗的下斗口连接或直接与洗碗池的出水孔连接。
本发明潲水处理利用环保设备的结构简洁，油水分离彻底，在不用化学药剂的前提下就能够对餐饮产生的潲水就地进行处理，一台设备同时实现了固液分离和油水分离，不产生二次污染，不用能源，使用成本低;产业化的市场前景好、商业价值高，制造和使用都很方便。采用潲水处理利用环保设备收集的潲水油没有水分，并且把潲水垃圾进行了分离和分理，使餐厨垃圾得到了回收而作为工业原料利用;能对食堂、酒店、餐馆的餐厨废弃物从源头进行食物残渣和油脂的分离和收集，降低了餐饮污水中的排放量，有效降低了餐厨污水对环境的污染;减少了污染排放，并且使厨房没有异味，保护了环境，是回收餐厨垃圾的首选设备。
