申请日2015.08.24
公开(公告)日2016.01.06
IPC分类号G01N5/04
摘要
一种污泥比阻测定装置，该装置包括支架、具塞量筒、稳压瓶、真空泵，具塞量筒上设置布氏漏斗，其中放入滤纸，将污泥倒入布氏漏斗，其上设置一层透气网格布，启动真空泵，将真空压力调节至实验压力;达到实验压力后，启动秒表并记录启动秒表时计量管内的滤液体积;该装置的使用使得比阻测定的准确度和效率大大提高。
权利要求书
1.一种污泥比阻测定装置，其特征在于，该装置包括支架、具 塞量筒、稳压瓶、真空泵，具塞量筒上设置布氏漏斗，其中放入滤纸， 并且布氏漏斗内设置有可上下移动的透气网格布;具塞量筒侧面通过 管道连接稳压瓶，稳压瓶上设有压力表，稳压瓶通过管道连接有真空 泵;污泥放入布氏漏斗中的滤纸上，透气网格布放于污泥上部。
说明书
一种污泥比阻测定装置
技术领域
本实用新型涉及一种污泥比阻测定装置。
背景技术
目前污水处理系统中有些采用CASS工艺处理生产系统所产污水， 但是由于其工艺运行等方面的原因，造成污水处理系统所产剩余污泥 的含水率严重偏高和脱水性能不好，阻力偏大，由此导致板框压滤机 压滤效果不佳，无法正常运转。粉煤灰是多种颗粒的机械混合物，空 隙率一般为60%～70%。加入粉煤灰后的污泥，由于空隙率增大，其 黏度降低，因此，污泥比阻会逐渐降低。污泥比阻常用来表示污泥脱 水性能好坏，可用来确定最佳的混凝剂及其投加量、最合理的过滤压 力等。其物理定义为:在一定压力下过滤时，单位质量的污泥在单位 过滤面积上滤饼单位干重所具有的阻力。
其计算公式为:γ=2pA2b/μω。式中:γ—污泥比阻，m/kg;p —过滤压力(为滤饼上下表面间的压力差)，N/m2;A—过滤面积， m2;b—污泥性质参数，即过滤时间/滤液体积与滤液体积的斜率，s/m6; μ—滤液动力黏度，Pa·s;ω—单位体积滤液产生的滤饼干重，kg /m3。
从公式可得出:污泥比阻与过滤压力及过滤面积的平方成正比， 与滤液的动力黏度及滤饼的干固体质量成反比，因此，污泥比阻取决 于污泥的性质。
目前的比阻测定装置使用时，由于污泥在抽真空产生的负压下出 现贯通裂缝，导致真空度迅速下降而影响实验效果。
实用新型内容：

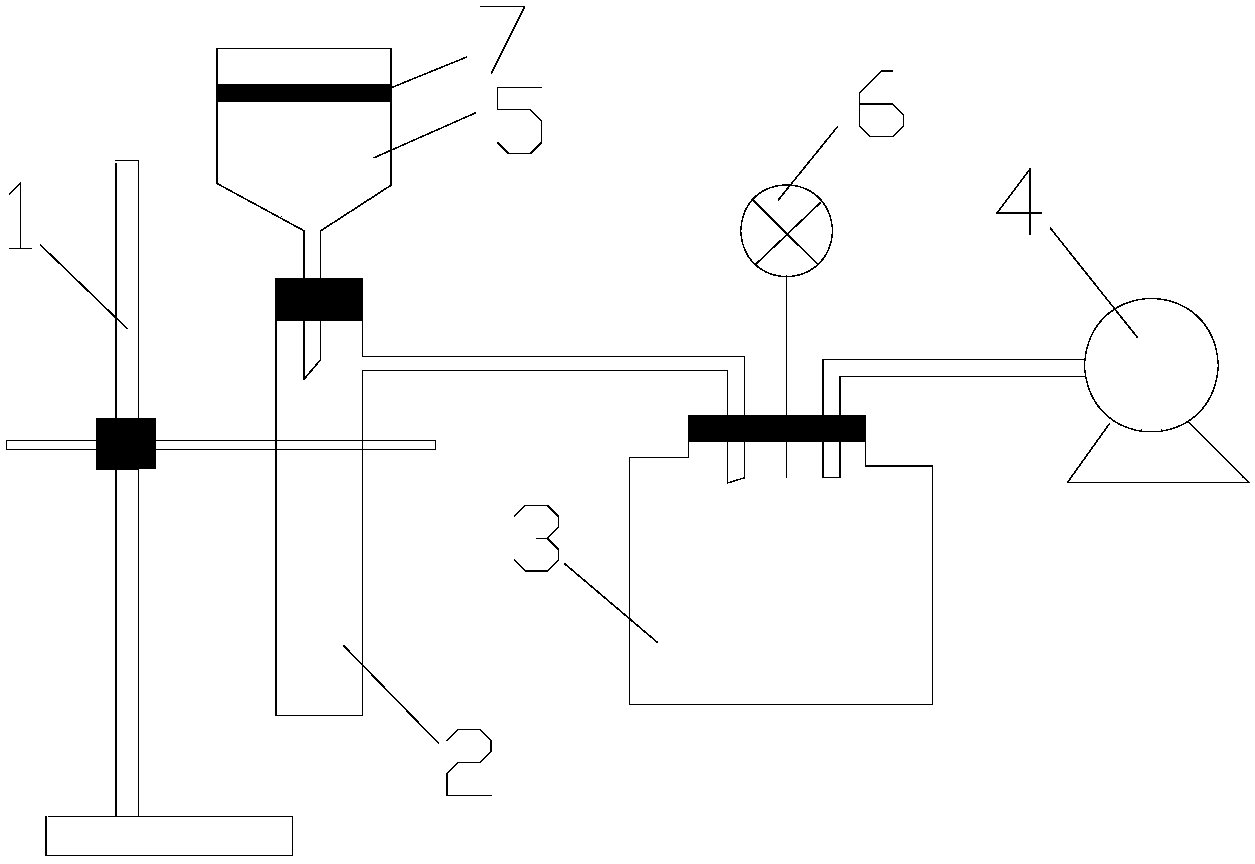

本实用新型涉及一种污泥比阻测定装置，该装置包括支架、具塞 量筒、稳压瓶、真空泵，具塞量筒上设置布氏漏斗，其中放入滤纸， 并且布氏漏斗内设置有可上下移动的透气网格布;具塞量筒侧面通过 管道连接稳压瓶，稳压瓶上设有压力表，稳压瓶通过管道连接有真空 泵;污泥放入布氏漏斗中的滤纸上，透气网格布放于污泥上部。
使用上述装置进行比阻测定步骤如下：①在布氏漏斗上放置滤 纸，用少量水湿润;②将50mL污泥倒入布氏漏斗，其上放置透气网 格布，启动真空泵，将真空压力调节至实验压力;达到实验压力后， 启动秒表并记录启动秒表时计量管内的滤液体积;③每隔一定时间记 录滤液体积，直至滤饼龟裂;④将滤饼烘干并称量，计算过滤液在 过滤介质上被截留的固体质量。
该装置的使用使得比阻测定的准确度和效率大大提高。
