申请日2015.10.23
公开(公告)日2016.03.23
IPC分类号C02F9/04
摘要
本实用新型涉及一种玻璃棉制作用废水回收利用装置，其技术方案是：包括分离壳体，分离壳体包括一级分离室、二级分离室、三级分离室，一级分离室上设有进液口，三级分离室上设有出液口，所述的一级分离室的顶部设有排气口，一级分离室和二级分离室通过过滤网分隔，所述的二级分离室和三级分离室通过挡板分隔，所述的挡板的上部设有活性吸附炭网，所述的二级分离室内部设有发泡混合器;本实用新型的有益效果是：结构简单，设计合理，制作方便，提高了污水的处理效果，节约了生产时间，提高了工作效率。

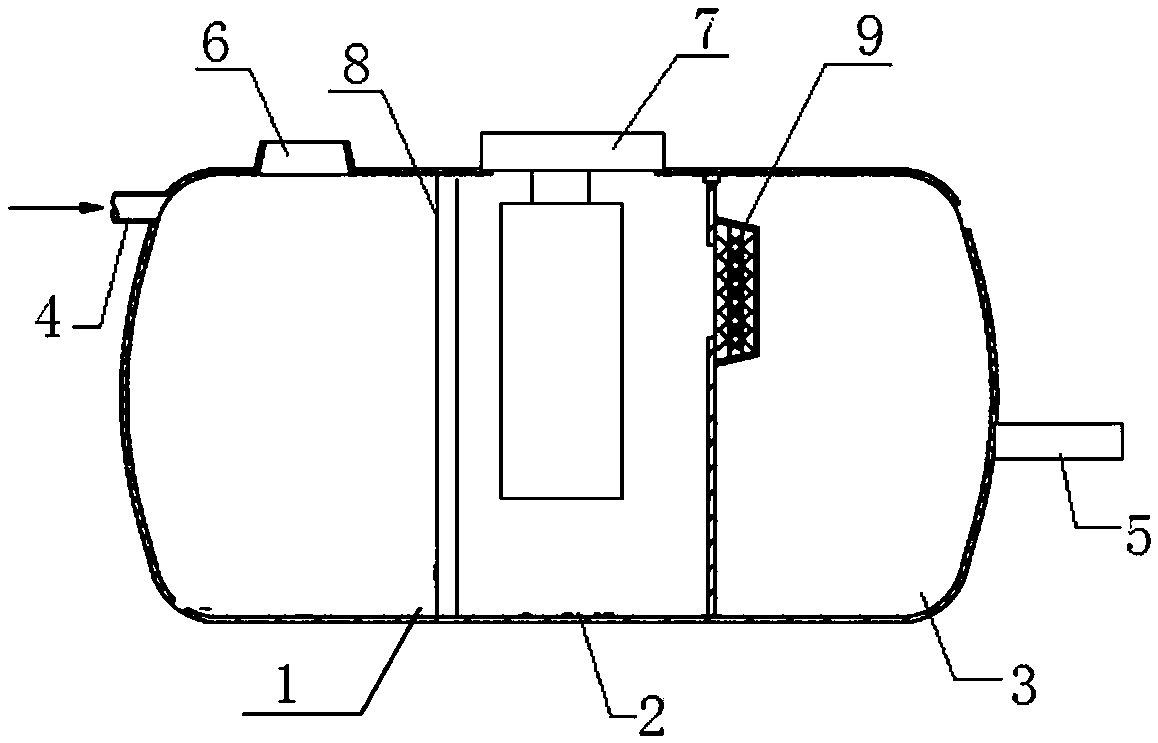

摘要附图
权利要求书
1.一种玻璃棉制作用废水回收利用装置，其特征是：包括分离壳体，分离壳体包括一级分离室、二级分离室、三级分离室，一级分离室上设有进液口，三级分离室上设有出液口，所述的一级分离室的顶部设有排气口，一级分离室和二级分离室通过过滤网分隔，所述的二级分离室和三级分离室通过挡板分隔，所述的挡板的上部设有活性吸附炭网，所述的二级分离室内部设有发泡混合器，发泡混合器包括电机、外壳、配液接头、喷嘴、涡轮、旋转片、配液室，外壳的外部设有配液接头，配液接头的外部连接配液室，配液接头的末端为喷嘴，所述的外壳的内部通过转轴连接涡轮，涡轮的外端通过转轴连接电机，涡轮的内端部设有旋转片。
2.根据权利要求1所述的玻璃棉制作用废水回收利用装置，其特征是：所述的外壳上设有离心孔。
说明书
玻璃棉制作用废水回收利用装置
技术领域
本实用新型涉及一种废水回收设备，特别涉及一种玻璃棉制作用废水回收利用装置。
背景技术
玻璃棉属于玻璃纤维中的一个类别，是一种人造无机纤维。玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，是一种无机质纤维，具有成型好、体积密度小、热导率低、保温绝热、吸音性能好、耐腐蚀、化学性能稳定。玻璃棉生产过程中需要大量的水资源，生产后的污水一般是直接排放，造成水资源的严重浪费和环境的污染，增加了生产成本。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种玻璃棉制作用废水回收利用装置，结构简单，设计合理，制作方便，提高了污水的处理效果。
其技术方案是：包括分离壳体，分离壳体包括一级分离室、二级分离室、三级分离室，一级分离室上设有进液口，三级分离室上设有出液口，所述的一级分离室的顶部设有排气口，一级分离室和二级分离室通过过滤网分隔，所述的二级分离室和三级分离室通过挡板分隔，所述的挡板的上部设有活性吸附炭网，所述的二级分离室内部设有发泡混合器，发泡混合器包括电机、外壳、配液接头、喷嘴、涡轮、旋转片、配液室，外壳的外部设有配液接头，配液接头的外部连接配液室，配液接头的末端为喷嘴，所述的外壳的内部通过转轴连接涡轮，涡轮的外端通过转轴连接电机，涡轮的内端部设有旋转片。
上述的外壳上设有离心孔，提高离心分离效果，实现更好的混合。
本实用新型的有益效果是：结构简单，设计合理，制作方便，提高了污水的处理效果，节约了生产时间，提高了工作效率，污水经过该装置，通过发泡混合器提高混合物的混合分离效果，提高混合物在污水中的中和效率和中和速度，提高净化效果，废水经一级，二级，三级过滤后作为制胶反应用水。
