本实用新型公开了一种适用于湿垃圾减容脱水的设备，包括PLC自动控制装置、减容脱水压榨机构和背锥压力自调节装置;所述的减容脱水压榨机构包括提供动力的电动机，电动机输出轴上传动连接有减速器，减速器输出端传动连接有提供挤压力的螺旋杆;所述的螺旋杆另一端与背锥压力自调节装置连接;螺旋杆轴向上包围有限制固体垃圾的筒状筛网;上述部件安装于机架上。本实用新型的湿垃圾减容脱水设备可对生活湿垃圾进行减容脱水，降低了处理湿垃圾的运行成本，减少了垃圾运输、填埋量。该设备具有无需前道破碎工序，直接压榨的特点。投资少、配套简单、易于维修、适应性强等优点，对菜场垃圾和其他物料的脱水和压缩减量都适用。
摘要附图
权利要求书
1.一种适用于湿垃圾减容脱水的设备，其特征在于：包括PLC自动控制装置、减容脱水压榨机构和背锥压力自调节装置;所述的减容脱水压榨机构包括提供动力的电动机，电动机输出轴上传动连接有减速器，减速器输出端传动连接有提供挤压力的螺旋杆;所述的螺旋杆另一端与背锥压力自调节装置连接;螺旋杆轴向上包围有限制固体垃圾的筒状筛网;上述部件安装于机架上。
2.根据权利要求1所述的一种适用于湿垃圾减容脱水的设备，其特征在于：所述的PLC自动控制装置包括逻辑可编程控制器、继电器、感应线圈和电磁阀，根据设定的压力参数自动控制螺旋减容脱水的挤压力。
3.根据权利要求1所述的一种适用于湿垃圾减容脱水的设备，其特征在于：所述的背锥压力自调节装置包括电动液压油缸、推杆和后部背锥;所述的电动液压油缸与PLC自动控制装置电性连接;可根据需求自动调节挤压压力。
4.根据权利要求1所述的一种适用于湿垃圾减容脱水的设备，其特征在于：所述的筛网与机架之间形成液体腔，设备的底部安装有污水排放接口，污水排放接口下方设置有集水槽。
5.根据权利要求1所述的一种适用于湿垃圾减容脱水的设备，其特征在于：所述的螺旋杆为分段螺旋变距螺旋杆，电机通过减速器的输出端与分段变距螺旋杆相连，螺旋杆的叶片与筒状筛网的内壁具 有适当间隙。
6.根据权利要求1所述的一种适用于湿垃圾减容脱水的设备，其特征在于：所述的筒状筛网为两个可开合的半圆筛网组成。
说明书
一种适用于湿垃圾减容脱水的设备
技术领域
本实用新型公开了一种垃圾处理设备，具体为一种适用于湿垃圾减容脱水的设备，属于环卫设备技术领域。
背景技术
随着城市生活垃圾的不断增长，国家对环境事业的重视，湿垃圾的处理与综合利用技术，也逐步开始研究实施。本技术主要为配合市政府分类垃圾处置，研制新型的处置设备，提供市场竞争力。采用高强度材质，可编程自动控制，为湿垃圾的减容脱水提供了一种高效的设备。
实用新型内容
本实用新型的目的是为了提供公开了一种适用于湿垃圾减容脱水的设备，以解决现有技术的上述问题。
本实用新型的目的是通过以下技术方案来实现的。
一种适用于湿垃圾减容脱水的设备，包括PLC自动控制装置、减容脱水压榨机构和背锥压力自调节装置;所述的减容脱水压榨机构包括提供动力的电动机，电动机输出轴上传动连接有减速器，减速器输 出端传动连接有提供挤压力的螺旋杆;所述的螺旋杆另一端与背锥压力自调节装置连接;螺旋杆轴向上包围有限制固体垃圾的筒状筛网;上述部件安装于机架上。
所述的PLC自动控制装置包括逻辑可编程控制器、继电器、感应线圈、电磁阀等，根据设定的压力参数自动控制螺旋减容脱水的挤压力。
所述的背锥压力自调节装置包括电动液压油缸、推杆和后部背锥;所述的电动液压油缸与PLC自动控制装置电性连接;可根据需求自动调节挤压压力。
所述的筛网与机架之间形成液体腔，设备的底部安装有污水排放接口，污水排放接口下方设置有集水槽。防止污水直接排放。
所述的螺旋杆为分段螺旋变距螺旋杆，电机通过减速器的输出端与分段变距螺旋杆相连，螺旋杆的叶片与筒状筛网的内壁具有适当间隙。
所述的筒状筛网为两个可开合的半圆筛网组成，以便于清晰、维护和保养。
本实用新型通过变径、变螺距、分级多段自建挤压压力，使湿垃圾不断压缩脱水，达到减容脱水的目的。采用液压驱动电气控制的背锥压力装置最大限度的控制挤压力，保证了脱水效果。
通过本实用新型的技术特点设计而成的螺旋挤压脱水设备，具有以下有益效果：
1、自动化程度高：①在出料口建立压力的顶针采用自动调压装 置取代手工调整，设定背锥压力通过电流反馈自动调整出口大小，保证出料既通畅。在系统工作可靠地前提下，又能保证恒定内部挤压力;②筛网采用半圆形，通过液压可自动闭合和打开，方便清洗。③采用了可编程逻辑控制器，根据设定的参数，自动调节脱水挤压压力，除日常维修保养之外，可以连续工作。
2、减重率高：采用变径、变螺距、分级多段自建挤压压力和出料口液压背锥动态预紧技术，一级压榨脱水率达60%以上。
3、适应性强：在脱水腔内加装阻力刀，同时具备在压榨阶段进行破碎，能适应各种湿垃圾，无需前道破碎，使用寿命长。
4、易操作：所述的螺旋挤压脱水设备，通电后便可根据设定的参数连续工作;由于采用了PLC控制器和遥控装置，操作容易，简洁实用。
附图说明
图1为本实用新型设备的PLC自动控制系统图;

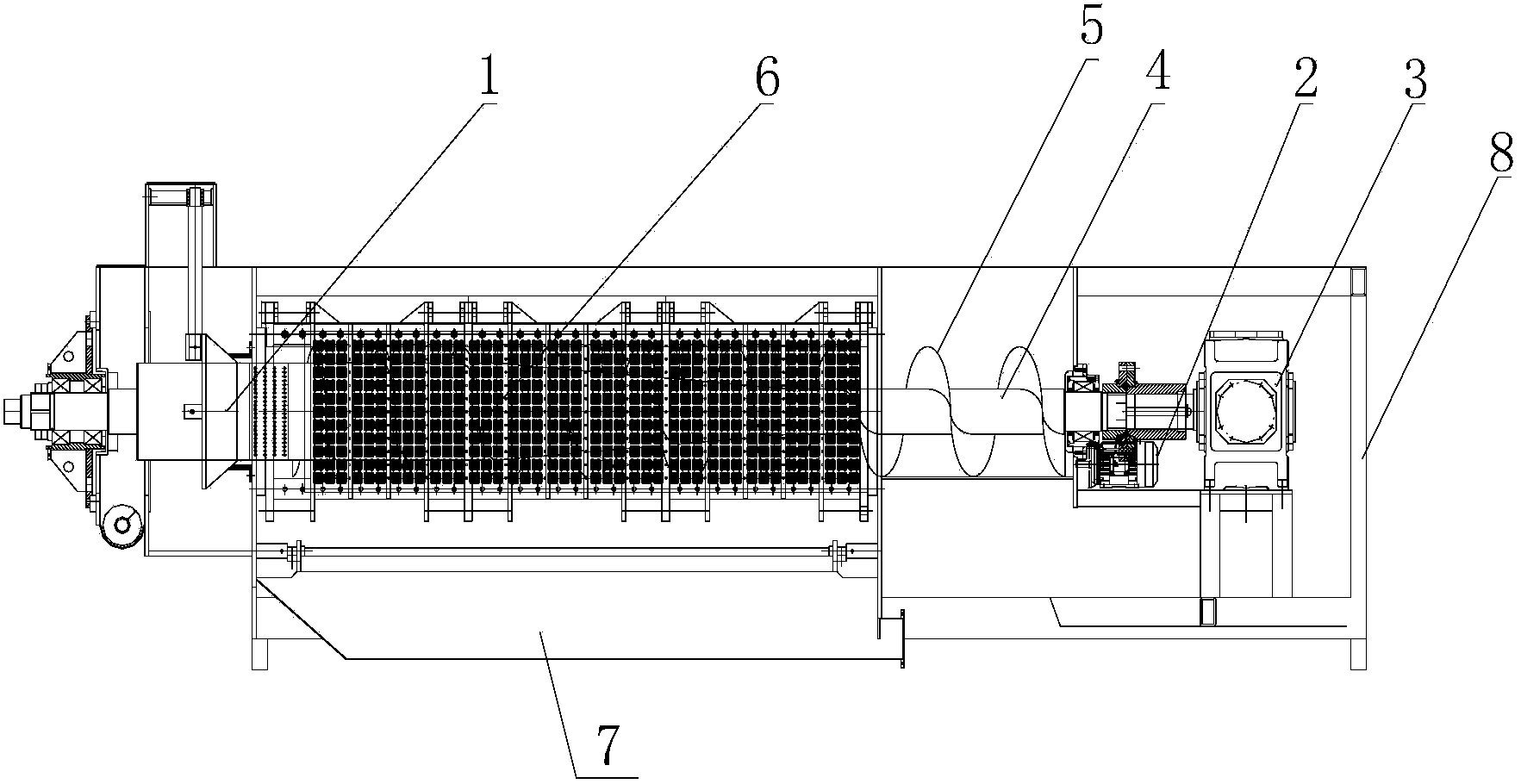

图2为本实用新型设备的结构图;
图3为本实用新型设备的背锥压力调节装置图;
图中，1、背锥压力自调节装置2、电动机3、减速器4、螺旋杆5、叶片6、筛网7、集水槽8、机架9、调节油缸10、后部背锥11、连接杆。
