申请日2015.07.15
公开(公告)日2016.02.24
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型提供一种印染污水处理装置，它包括有调节池、提升泵、中间水池、清水池，其中，调节池由地面下挖形成的坑状，其一侧与车间废水连接，调节池另一侧底部下凹形成提升坑，调节池上设有搅拌机构;提升泵的泵头位于提升坑内，提升泵的出口管连接至中间水池上部;中间水池内设有BAF室和沉淀室，其中，BAF室一侧与提升泵的出口管连接，另一侧与沉淀室连接，沉淀室另一侧设有清水池，清水池的出水管连接至市政排水管网，所述的提升泵采用气动隔膜泵，气动隔膜泵一端与调节池连接，另一端与BAF室内的压滤机连接。本方案结构简单、操作方便、处理效果好、环保实用。
权利要求书

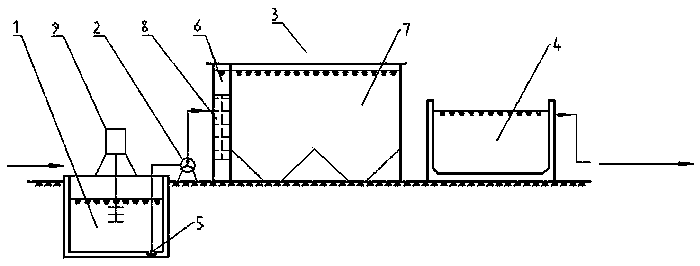

1.一种印染污水处理装置，其特征在于：它包括有调节池(1)、提升泵(2)、中间水池(3)、清水池(4)，其中，调节池(1)由地面下挖形成的坑状，其一侧与车间废水连接，调节池(1)另一侧底部下凹形成提升坑(5)，调节池(1)上设有搅拌机构(9);提升泵(2)的泵头位于提升坑(5)内，提升泵(2)的出口管连接至中间水池(3)上部;中间水池(3)内设有BAF室(6)和沉淀室(7)，其中，BAF室(6)一侧与提升泵(2)的出口管连接，另一侧与沉淀室(7)连接，沉淀室(7)另一侧设有清水池(4)，清水池(4)的出水管连接至市政排水管网，所述的提升泵(2)采用气动隔膜泵，气动隔膜泵一端与调节池(1)连接，另一端与BAF室(6)内的压滤机(8)连接。
2.根据权利要求1所述的一种印染污水处理装置，其特征在于：压滤机(8)为依次串联的多个。
3.根据权利要求1所述的一种印染污水处理装置，其特征在于：中间水池(3)为依次串联的多个。
说明书
一种印染污水处理装置
技术领域
本实用新型涉及印染行业，尤其是指一种印染污水处理装置。
背景技术
我国印染行业的发展得到政府和纺织业界的高度重视。近几年，国家把印染行业的技术改造列入纺织行业重点支持的行业之一，同时在技术开发和科技攻关方面也给予了相应政策支持，使我国印染行业在质量、品种、效益等方面得到很大改善，整体竞争力有所提高。印染时会产生大量污水，现有的污水处理方法主要有物理法、化学法和电解法。其中化学法和物理法往往混合使用会达到更好的效果。在物理法中应用最多的是吸附，化学法主要有混凝和氧化。物理法是将活性炭、粘土等多孔物质的粉末或颗粒与污水混合，或让污水通过由其颗粒状物组成的滤床，使污水中的污染物质被吸附在多孔物质表面上或被过滤除去。电解对处理含酸性染料的印染污水有较好的处理效果，脱色率为50%~70%，但对颜色深、COD高的污水处理效果较差。
发明内容
本实用新型的目的在于提供一种结构简单、处理效果好、成本低的印染污水处理装置。
为实现上述目的，本实用新型所提供的技术方案为：一种印染污水处理装置，它包括有调节池、提升泵、中间水池、清水池，其中，调节池由地面下挖形成的坑状，其一侧与车间废水连接，调节池另一侧底部下凹形成提升坑，调节池上设有搅拌机构;提升泵的泵头位于提升坑内，提升泵的出口管连接至中间水池上部;中间水池内设有BAF室和沉淀室，其中，BAF室一侧与提升泵的出口管连接，另一侧与沉淀室连接，沉淀室另一侧设有清水池，清水池的出水管连接至市政排水管网，所述的提升泵采用气动隔膜泵，气动隔膜泵一端与调节池连接，另一端与BAF室内的压滤机连接。
本实用新型在采用上述方案后，污水由车间排入调节池，在调节池内加入一定量的化学原料对污水进行调节，调节后由提升泵泵入压滤机压滤，压滤后排入沉淀室进行多级沉淀，沉淀后进入清水池进行处理，处理完成后排入市政排水管网;通过本方案处理后的污水符石相关标准;且结构简单、操作方便、环保实用。
