申请日2015.07.15
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本实用新型涉及一种工业污水微生物固定化选择实验装置，特别涉及工业污水生物处理高浓度有机污水的应用，微生物固定化是一门新兴技术，通过该微生物固定化选择试验装置，对微生物分类及载体选择对比，优选不同的微生物与载体进行固定化试验，该试验装置，它包括机架，机架上安装生物水解反应器、生物厌氧反应器、生物滤池反应器、生物缺氧反应噐、生物接触氧化反应器、斜板沉淀装置、生物膜反器、自动控制箱等。本装置可以采用多种操作流程，可根据工业污水的特点选择不同的工业流程，设备内的固定化载体可根据实际，如污水中微生物的种类进行选用。
权利要求书

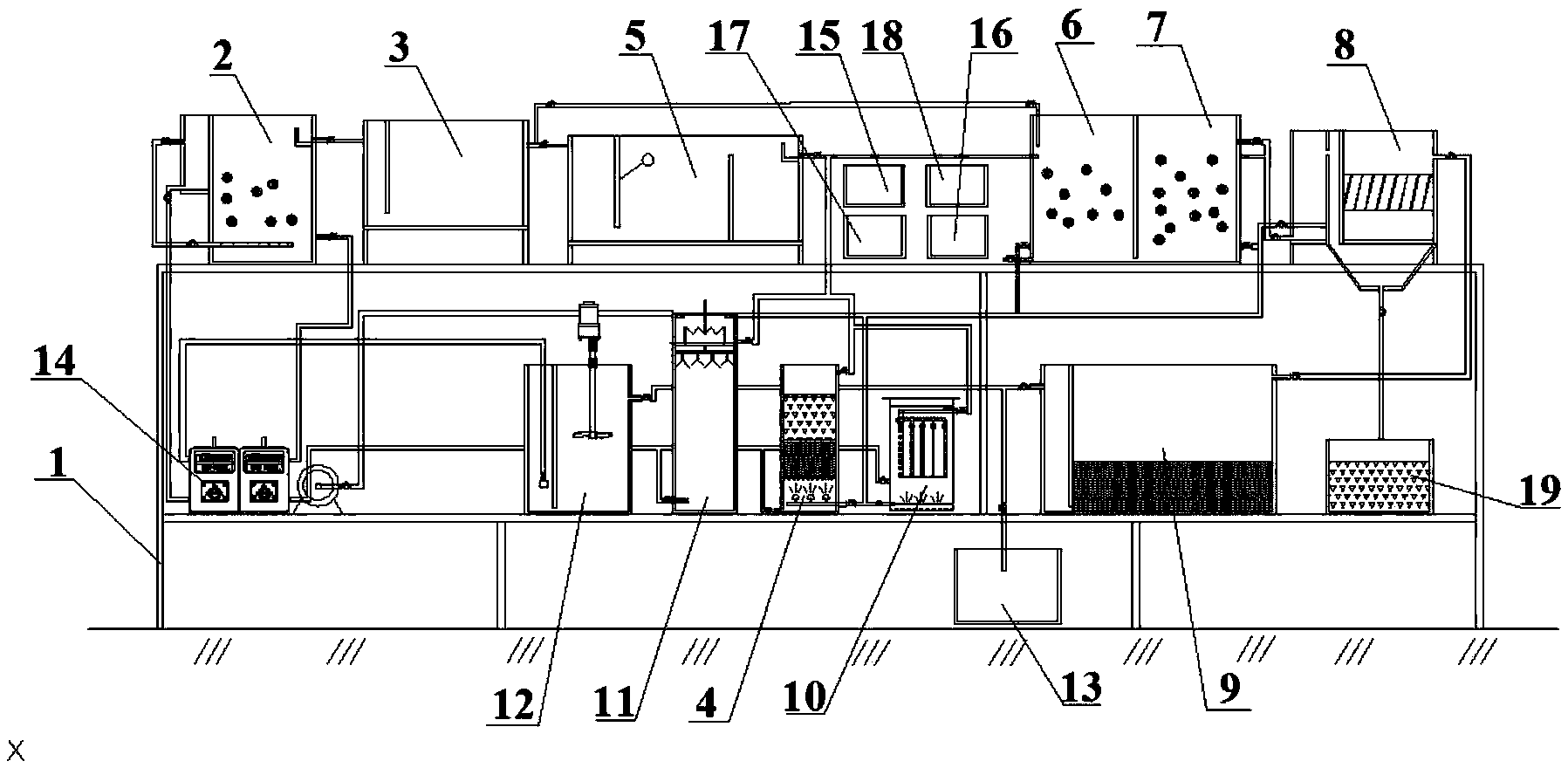

1.一种工业污水微生物固定化选择实验装置，包括机架(1)，其特征在于：所述机架(1)上安装有生物水解反应器(2)、生物厌氧反应器(3)、生物滤池反应器(4)、生物序列间歇式活性污泥法反应器(5)、生物缺氧反应器(6)、生物接触氧化反应器(7)、斜板沉淀装置(8)、生物生态箱(9)、生物膜反应器(10)、升流式厌氧污泥床厌氧池(11)、调节池(12)、清水池(13);所述调节池(12)通过循环水泵(14)与生物水解反应器(2)用管道连接，所述生物水解反应器(2)与生物厌氧反应器(3)通过管道连接，所述物厌氧反应器(3)与生物序列间歇式活性污泥法反应器(5)通过管道连接;所述生物水解反应器(2)通过循环水泵(14)与升流式厌氧污泥床厌氧池(11)用管道连接，所述升流式厌氧污泥床厌氧池(11)与生物缺氧反应器(6)通过管道连接，所述生物缺氧反应噐(6)与生物接触氧化反应器(7)通过隔板连接，所述隔板底部留有一个缺口，所述生物接触氧化反应器(7)与斜板沉淀装置(8)通过管道连接;所述升流式厌氧污泥床厌氧池(11)与生物滤池反应器(4)通过管道连接，所述生物滤池反应器(4)与生物缺氧反应器(6)通过管道连接;所述升流式厌氧污泥床厌氧池(11)与生物序列间歇式活性污泥法反应器(5)通过管道连接，所述生物序列间歇式活性污泥法反应器(5)与生物膜反应器(10)通过管道连接，所述生物膜反应器(10)与斜板沉淀装置(8)通过管道连接;所述生物滤池反应器(4)与生物序列间歇式活性污泥法反应器(5)通过管道连接，所述生物序列间歇式活性污泥法反应器(5)与斜板沉淀装置(8)通过管道连接;所述斜板沉淀装置(8)与生物生态箱(9)通过管道连接，生物生态箱(9)与清水池(13)通过管道连接。
2.根据权利要求1所述的工业污水微生物固定化选择实验装置，其特征在于：所述生物序列间歇式活性污泥法反应器(5)中设置有菌种箱(15)、酸碱度测定装置(16)、压力调节阀(17)、生物载体PVA海绵组合填料(18)。
3.根据权利要求1所述的工业污水微生物固定化选择实验装置，其特征在于：所述斜板沉淀装置(8)的底部设有通过管道连接的活性污泥箱(19)。
4.根据权利要求1所述的工业污水微生物固定化选择实验装置，其特征在于：所述循环水泵(14)为风机水泵。
5.根据权利要求1所述的工业污水微生物固定化选择实验装置，其特征在于：还包括自动控制箱，所述自动控制箱内设有加热定温控制器、水位控制器、反应时间控制器、PH值控制器，所述自动控制箱分别与所述生物水解反应器(2)、生物厌氧反应器(3)、生物滤池反应器(4)、生物序列间歇式活性污泥法反应器(5)、生物缺氧反应器(6)、生物接触氧化反应器(7)、斜板沉淀装置(8)、生物生态箱(9)、生物膜反应器(10)、升流式厌氧污泥床厌氧池(11)、调节池(12)、清水池(13)连接。
说明书
工业污水微生物固定化选择实验装置
技术领域
本实用新型涉及污水处理技术领域，具体设计一种工业污水微生物固定化选择实验装置。
背景技术
工业生产的多样性使产生的排水污染性质也纷繁复杂，如有机污染、无机污染、热污染、色度污染等等。因此，工业废水处理不能从简单的几个标准COD、BOD、ss、pH就套用别人的工艺和设备，除上述指标外，影响处理的因素还很多，如温度、氨氮含量、pH、含盐量、有毒物质(有机磷)含量、表面活性剂(发泡物质)及染料含量等。工业废水处理流程的选择，直接关系到建设费用和运行费用的多少、处理效果的好坏、占地面积的大小、管理上的方便与否等关键问题。而工业废水的处理流程主要取决于其选用的装置，传统的工业污水处理装置不能对对提高污水处理效率、稳定性、耐负荷、产污泥少等，提供可靠实验数据。
发明内容
本实用新型的目的在于提供一种工业污水微生物固定化选择实验装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水微生物固定化选择实验装置，包括机架，所述机架上安装有生物水解反应器生物厌氧反应器、生物滤池反应器、生物序列间歇式活性污泥法反应器、生物缺氧反应器、生物接触氧化反应器、斜板沉淀装置、生物生态箱、生物膜反器、升流式厌氧污泥床厌氧池、调节池、清水池;所述调节池通过循环水泵与生物水解反应器用管道连接，所述生物水解反应器与生物厌氧反应器通过管道连接，所述物厌氧反应器与生物序列间歇式活性污泥法反应器通过管道连接;所述生物水解反应器通过循环水泵与升流式厌氧污泥床厌氧池用管道连接，所述升流式厌氧污泥床厌氧池与生物缺氧反应器通过管道连接，所述生物缺氧反应器通过管道连接，所述生物缺氧反应器和生物接触氧化反应器之间有一个隔板但隔板底部留有一个缺口，所述生物接触氧化反应器与斜板沉淀装置通过管道连接;所述升流式厌氧污泥床厌氧池与生物滤池反应器通过管道连接，所述生物滤池反应器与生物缺氧反应器通过管道连接;所述升流式厌氧污泥床厌氧池与生物序列间歇式活性污泥法反应器通过管道连接，所述生物序列间歇式活性污泥法反应器与生物膜反器通过管道连接，所述生物膜反应器与斜板沉淀装置通过管道连接;所述生物滤池反应器与生物序列间歇式活性污泥法反应器通过管道连接，所述生物序列间歇式活性污泥法反应器与斜板沉淀装置通过管道连接;所述斜板沉淀装置与生物生态箱通过管道连接，生物生态箱与清水池通过管道连接。
在上述技术方案中，所述生物序列间歇式活性污泥法反应器中设置有菌种箱、酸碱度测定装置、压力调节阀和生物载体PVA海绵组合填料。
在上述技术方案中，所述斜板沉淀装置的底部设有通过管道连接的活性污泥箱。
在上述技术方案中，所述循环水泵为风机水泵。
上述的工业污水微生物固定化选择实验装置，还包括自动控制箱，所述自动控制箱内设有加热定温控制器、水位控制器、反应时间控制器、PH值控制器，所述自动控制箱分别与所述生物水解反应器、生物厌氧反应器、生物滤池反应器、生物序列间歇式活性污泥法反应器、生物缺氧反应器、生物接触氧化反应器、斜板沉淀装置、生物生态箱、生物膜反应器、升流式厌氧污泥床厌氧池、调节池、清水池连接。
本实用新型通过该微生物固定化选择试验装置，对微生物分类及载体选择对比，优选不同的微生物与载体进行固定化试验，对提高污水处理效率、提高稳定性、提高耐负荷性、产污泥少等的研究，提供可靠实验数据。
