申请日2015.06.18
公开(公告)日2016.12.28
IPC分类号C02F3/28
摘要
本发明公开了一种用于污水处理的UASB反应器，所述UASB反应器包括UASB反应器池和位于UASB反应器池中央轴线上的支撑杆，支撑杆上连接有配水管，所述配水管为水平安装，支撑杆为竖直安装，所述UASB反应器还包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端与支撑杆相连，另一端设置于UASB反应器池的外部，第二污流回流管的一端位于UASB反应器池的底部，另一端设置于UASB反应器池外部。本发明中的UASB反应器结构的结构简单，布水效果好，填料架结构稳固，进水、排水、排气、排污泥效果能够得到明显的改善。

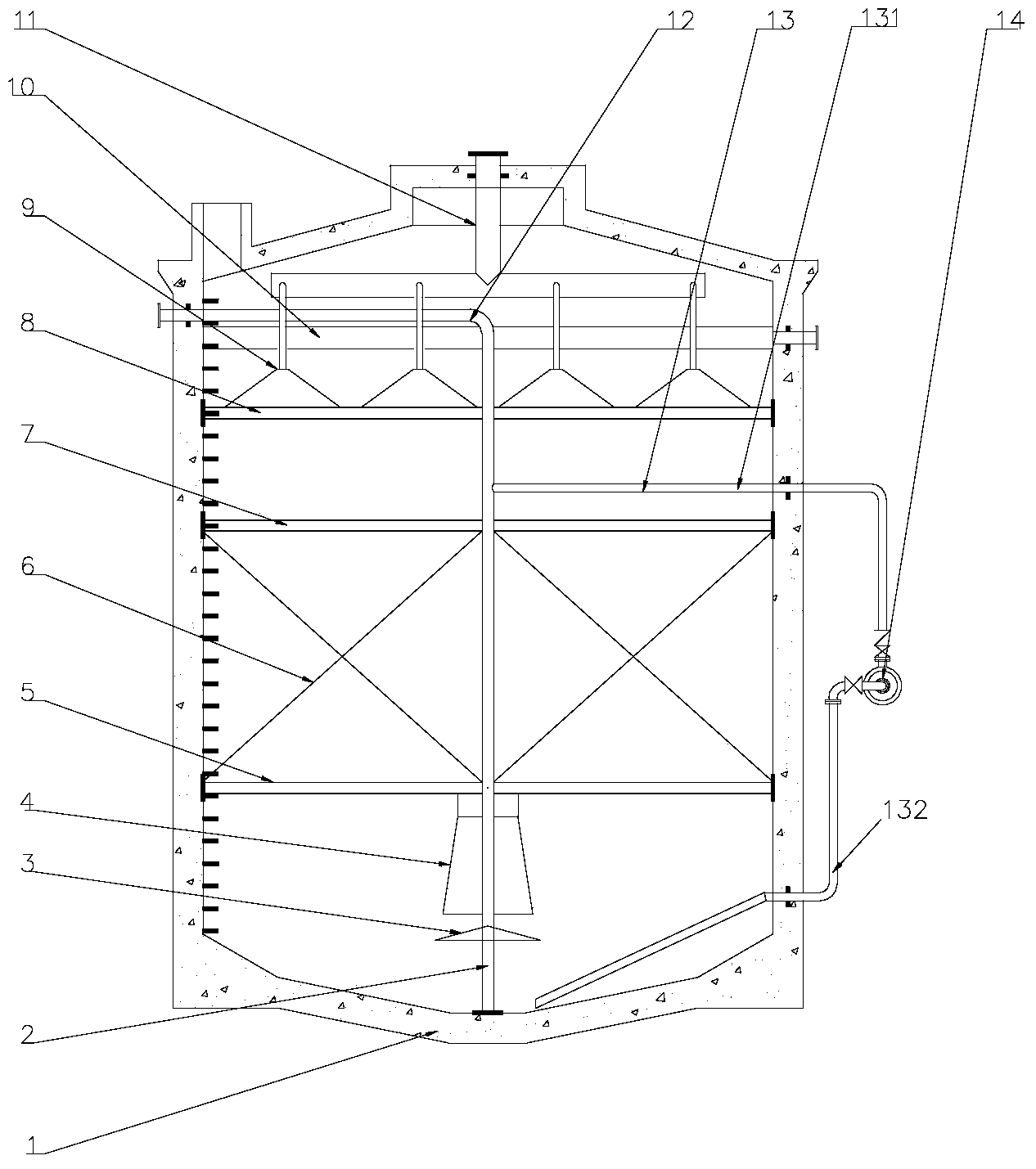

摘要附图
权利要求书
1.一种用于污水处理的UASB反应器，所述UASB反应器包括UASB反应器池和位于UASB反应器池中央轴线上的支撑杆，支撑杆上连接有配水管，所述配水管为水平安装，支撑杆为竖直安装，其特征在于，所述UASB反应器还包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端与支撑杆相连，另一端设置于UASB反应器池的外部，第二污流回流管的一端位于UASB反应器池的底部，另一端设置于UASB反应器池外部。
2.根据权利要求1所述的用于污水处理的UASB反应器，其特征在于，所述UASB反应器池内还设有填料架，所述第一污流回流管与支撑杆的连接处位于填料架的上方。
3.根据权利要求1所述的用于污水处理的UASB反应器，其特征在于，所述第一污流回流管和第二污流回流管在UASB反应器池外部与污泥回流泵相连。
说明书
用于污水处理的UASB反应器
技术领域
本发明涉及工业废水处理技术领域，尤其涉及一种用于污水处理的UASB反应器。
背景技术
UASB反应器废水被尽可能均匀的引入反应器的底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生在废水和污泥颗粒接触的过程。在厌氧状态下产生的沼气(主要是甲烷和二氧化碳)引起了内部的循环，这对于颗粒污泥的形成和维持有利。在污泥层形成的一些气体附着在污泥颗粒上，附着和没有附着的气体向反应器顶部上升。上升到表面的污泥撞击三相反应器气体发射器的底部，引起附着气泡的污泥絮体脱气。气泡释放后污泥颗粒将沉淀到污泥床的表面，附着和没有附着的气体被收集到反应器顶部的三相分离器的集气室。
UASB反应器通常包括一布水器，现有技术中布水器通常为桶装，其布水效果不佳。
有鉴于此，针对上述技术问题，有必要提供一种用于污水处理的UASB反应器。
发明内容
本发明所要解决的技术问题就是在于针对上述现有技术中的不足，提供一种UASB反应器。
本发明解决其技术问题所采用的技术方案是：
一种用于污水处理的UASB反应器，所述UASB反应器包括UASB反应器池和位于UASB反应器池中央轴线上的支撑杆，支撑杆上连接有配水管，所述配水管为水平安装，支撑杆为竖直安装，所述UASB反应器还包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端与支撑杆相连，另一端设置于UASB反应器池的外部，第二污流回流管的一端位于UASB反应器池的底部，另一端设置于UASB反应器池外部。
作为本发明的进一步改进，所述UASB反应器池内还设有填料架，所述第一污流回流管与支撑杆的连接处位于填料架的上方。
作为本发明的进一步改进，所述第一污流回流管和第二污流回流管在UASB反应器池外部与污泥回流泵相连。
本发明的有益效果是，本发明中的UASB反应器结构的结构简单，布水效果好，填料架结构稳固，进水、排水、排气、排污泥效果能够得到明显的改善。
