申请日2015.07.15
公开(公告)日2015.12.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种水电站中污水处理系统，所述进水口设置在罐体的顶部，所述漂浮物清理装置设置在罐体的左侧，所述减速电机与刮板装置传动连接，所述刮板装置设置在不锈钢过滤网的下端，所述不锈钢过滤网设置在内部的上端，所述排污口设置在罐体两侧的下部，所述污泥处理滑板设置在罐体的中间上，所述水质净化器通过管道一端与罐体右侧的下部固定连接，另一端与循环泵固定连接，所述循环泵通过管道与储水箱固定连接，所述控制箱通过固定架安装在储水箱的左侧。该水电站中污水处理系统，具有操作简单，节能减排等优点，具有实际应用价值。
权利要求书

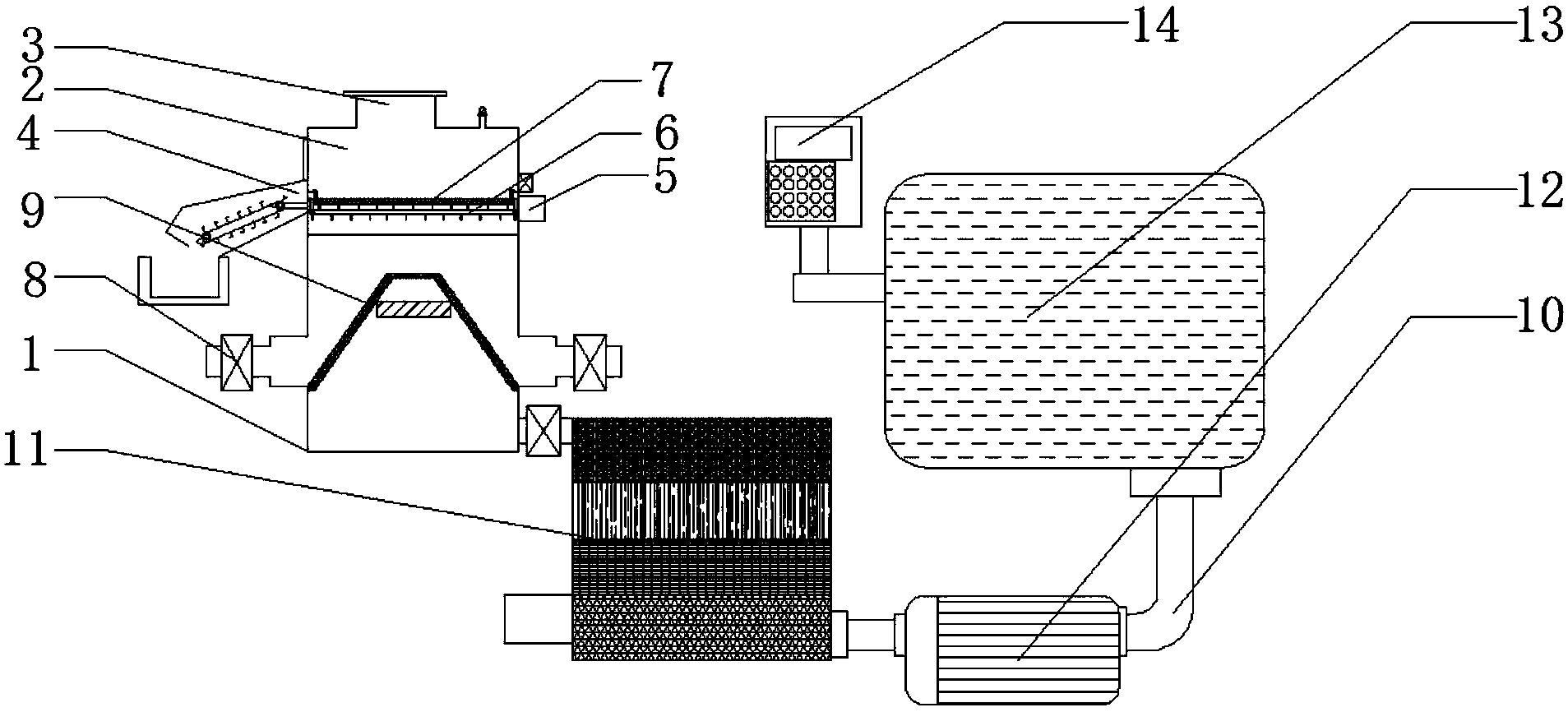

1.一种水电站中污水处理系统，包括污水处理系统(1)、水质 净化循环系统(10)、控制箱(14)，其特征在于：所述污水处理系统 (1)由罐体(2)、进水口(3)、漂浮物清理装置(4)、减速电机(5)、 刮板装置(6)、不锈钢滤网(7)、排污口(8)和污泥处理滑板(9) 组成，所述进水口(3)设置在罐体(2)的顶部，所述漂浮物清理装 置(4)设置在罐体(2)的左侧，所述减速电机(5)与刮板装置(6) 传动连接，所述刮板装置(6)设置在不锈钢过滤网(7)的下端，所 述不锈钢过滤网(7)设置在内部的上端，所述排污口(8)设置在罐 体(2)两侧的下部，所述污泥处理滑板(9)设置在罐体(2)的中 间上，所述水质净化循环系统(10)由水质净化器(11)、循环泵(12) 和储水箱(13)组成，所述水质净化器(11)通过管道一端与罐体(2) 右侧的下部固定连接，另一端与循环泵(12)固定连接，所述循环泵 (12)通过管道与储水箱(13)固定连接，所述控制箱(14)通过固 定架安装在储水箱(13)的左侧。
2.根据权利要求1所述的一种水电站中污水处理系统，其特征 在于：所述罐体(2)上设有检修口。
3.根据权利要求1所述的一种水电站中污水处理系统，其特征 在于：所述污泥处理滑板(9)的内侧设有震荡装置。
4.根据权利要求1所述的一种水电站中污水处理系统，其特征 在于：所述水质净化器(11)的内部由活性炭过滤层、吸附氧化过滤 层和滤芯组合装置组成，所述水质净化器左侧的下部设有排污口。
5.根据权利要求1所述的一种水电站中污水处理系统，其特征 在于：所述漂浮物清理装置(4)由电机、转动轴、传动带和清理爪 组成。
说明书
一种水电站中污水处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种水电站中污水 处理系统。
背景技术
在水电站建设中，技术供水系统的设备选择，关系到设备投资、 运行检修方式等重要事项。我国水电站水源中多含有较多的固体悬浮 物，尤其是景区水电站旅游垃圾日趋严重，对水电站用水设备构成极 大的威胁。技术供水系统中的滤水器就显得尤为重要了，如全自动滤 水器和手动滤水器，通过滤水器净化的水，可用于水轮发电机组各轴 承的油冷却器、水润滑的水轮机导轴承、水冷式空压机以及发电机空 气冷却器和水冷式变压器等等。
现有的滤水器普遍存在自动化程度低、水头损失大、操作困难、 体积小、滤水量小、易堵塞、不易清洗等问题。根据调查，由于全自 动滤水器价格昂贵，而小型水电站往往由于资金有限，无法使用全自 动滤水器。中小型水电站一般还存在运行检修能力缺乏等问题，由于 全自动滤水器存在若干控制环节和元件，其运行检修技术要求高。同 时，现有的水电站中污水处理系统功能比较单一，只有简单的污水处 理设备，而不能做到节能减排的环保理念，在处理污水的同时，我们 要利用污水，通过增加净化设备来使污水再利用，相应绿色环保理念。
实用新型内容
本实用新型的目的在于提供一种水电站中污水处理系统，以解决 上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水电站中 污水处理系统，包括污水处理系统、水质净化循环系统、控制箱，所 述污水处理系统由罐体、进水口、漂浮物清理装置、减速电机、刮板 装置、不锈钢滤网、排污口和污泥处理滑板组成，所述进水口设置在 罐体的顶部，所述漂浮物清理装置设置在罐体的左侧，所述减速电机 与刮板装置传动连接，所述刮板装置设置在不锈钢过滤网的下端，所 述不锈钢过滤网设置在内部的上端，所述排污口设置在罐体两侧的下 部，所述污泥处理滑板设置在罐体的中间上，所述水质净化循环系统 由水质净化器、循环泵和储水箱组成，所述水质净化器通过管道一端 与罐体右侧的下部固定连接，另一端与循环泵固定连接，所述循环泵 通过管道与储水箱固定连接，所述控制箱通过固定架安装在储水箱的 左侧。
优选的，所述罐体上设有检修口。
优选的，所述污泥处理滑板的内侧设有震荡装置。
优选的，所述水质净化器的内部由活性炭过滤层、吸附氧化过滤 层和滤芯组合装置组成，所述水质净化器左侧的下部设有排污口。
优选的，所述漂浮物清理装置由电机、转动轴、传动带和清理爪 组成。
本实用新型的技术效果和优点：该水电站中污水处理系统，两组 污泥处理滑板拼接成梯形结构，有利于污泥顺利滑落到排污口，而且 在污泥处理滑板内侧设有震荡装置，进一步加快污泥落入排污口;经 过污水处理系统处理后的水，在经过水质净化器处理，通过循环泵输 送到储水箱中，这样，就实现了污水再利用，符合环保理念，实现节 能减排的原理;通过在进水口设置的漂浮物清理装置能够将水源中的 漂浮物有效的除去，防止漂浮物进入滤水器内而损坏过滤设备，在减 轻不锈钢滤网工作强度的同时也有效的提高了过滤设备净水的效率; 在不锈钢滤网下设置的刮板装置能够将不锈钢滤网上附着的杂质刮 掉并通过反冲水冲走，避免了滤水器在长时间工作状态下反复更换滤 网的麻烦，降低了工人检修和更换滤网的工作强度，进一步提高了过 滤设备净水的效率;该水电站中污水处理系统具有操作简单，节能减 排等优点，具有实际应用价值。
