申请日2015.08.25
公开(公告)日2016.01.06
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理领域，公开了一种带有定时控制器的水处理装置，其包括依次连接的过滤池(1)、处理池(2)和清水箱(3)，还包括用于控制水泵启闭的控制器，控制器上连接有用于控制水泵启闭时间的定时器过滤池(1)内设有用于吸取过滤盘中固体杂质的风机(4)，处理池(2)内设有长度逐渐增大的搅拌叶片，处理池(2)底部设有卵石(27)和固体药剂(28)。本实用新型可实现处理池内水流不规律流动，水流充分紊乱，保证在处理池内药剂能够与水体充分混合以及通过卵石与水体充分接触，从而使得水体得到充分处理，保证水质质量。
权利要求书

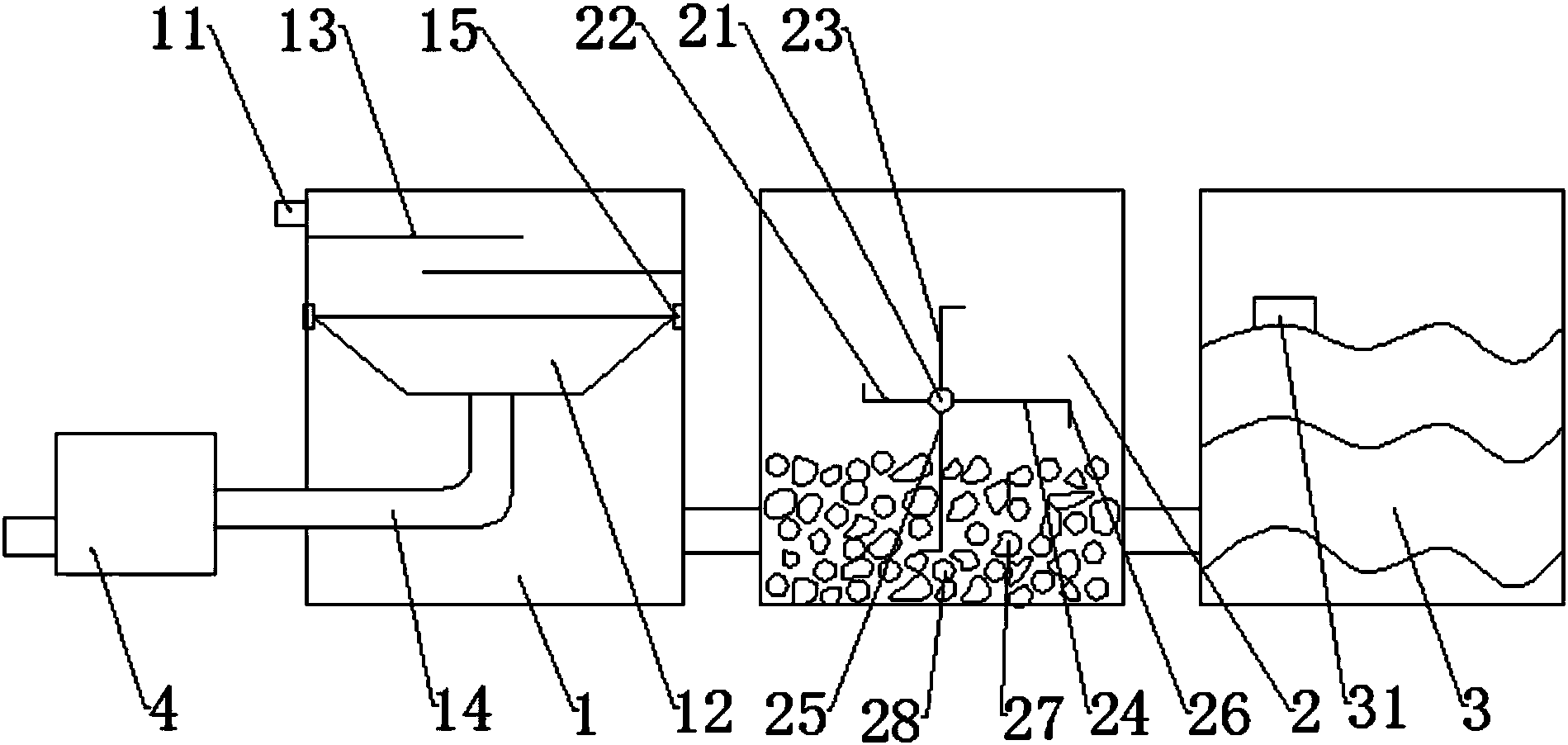

1.带有定时控制器的水处理装置，包括通过水管依次连接的过滤池(1)、 处理池(2)和清水箱(3)，过滤池(1)上设有与水泵连接的进水口(11)，其 特征在于，还包括风机(4)和用于控制水泵启闭的控制器，控制器上连接有用 于控制水泵启闭时间的定时器;过滤池(1)内设有过滤盘(12)，过滤盘(12) 的上方设有至少两块挡水板(13)，挡水板(13)交错分布于过滤池的两侧，过 滤盘(12)底部设有与过滤盘(12)内部连通的吸管(14)，吸管(14)与位于 过滤池(1)外部的风机(4)相连;处理池(2)后侧壁上固定有搅拌轴(21) 和绕搅拌轴(21)旋转且长度逐渐增大的第一搅拌叶片(22)、第二搅拌叶片(23)、 第三搅拌叶片(24)和第四搅拌叶片(25)，第一搅拌叶片(22)、第二搅拌叶 片(23)、第三搅拌叶片(24)和第四搅拌叶片(25)的端部均设有挡板(26)， 处理池(2)底部设有卵石(27)和固体药剂(28)。
2.根据权利要求1所述的带有定时控制器的水处理装置，其特征在于：第 二搅拌叶片(23)、第三搅拌叶片(24)和第四搅拌叶片(25)的长度分别是第 一搅拌叶片(22)长度的2倍、3倍和4倍，挡板(26)分别垂直设置于第一搅 拌叶片(22)、第二搅拌叶片(23)、第三搅拌叶片(24)和第四搅拌叶片(25) 的端部。
3.根据权利要求1所述的带有定时控制器的水处理装置，其特征在于：过 滤盘(12)为圆台形，过滤盘(12)外缘上设有环形连接件(15)，环形连接件 (15)通过螺栓固定在过滤池(1)内壁上。
说明书
带有定时控制器的水处理装置
技术领域
本发明涉及污水处理领域，具体地说，涉及一种带有定时控制器的水处理 装置。
背景技术
随着工业化的发展，污水处理已经变得迫在眉睫，将废水进行处理直接排 放，会造成一定污染破坏河体生物，严重破坏生态环境，因此也使得各类污水 处理设备应运而生。目前一般的废水处理工艺中都使用了一些大型的设备，这 些设备的结构复杂，造价高，对于一般的小型加工企业，根本无法应用到生产 中;另外在很多废水中含有大量固体杂质，其易于沉淀，沉淀形成的块状物体 强度比较高，积累在管道和废水桶的底部，为废水的排放和处理增加了难度。
发明内容
本发明的内容是提供一种多功能水处理装置，其能够克服现有技术的某种 或某些缺陷，其包括通过水管依次连接过滤池、处理池和清水箱，过滤池上设 有与水泵连接的进水口，还包括风机和用于控制水泵启闭的第一控制器以及分 别与处理池和清水箱连接的药箱，清水箱与药箱连接的管道上设有电磁阀，电 磁阀上连接用于控制电磁阀启闭的第二控制器，过滤池内设有过滤盘，过滤盘 的上方设有至少两块挡水板，挡水板交错分布于过滤池的两侧，过滤盘底部设 有与过滤盘内部连通的吸管，吸管与位于过滤池外部的风机相连;处理池后侧 壁上固定有搅拌轴和绕搅拌轴旋转且长度逐渐增大的第一搅拌叶片、第二搅拌 叶片、第三搅拌叶片和第四搅拌叶片，第一搅拌叶片、第二搅拌叶片、第三搅 拌叶片和第四搅拌叶片的端部均设有挡板，处理池底部设有卵石和固体药剂; 清水箱内设有与第一控制器连接且传递液位信号给第一控制器的液位探测器， 液位探测器悬浮于水面，第一控制器上还连接有根据第一控制器接受到的液位 信号启闭的报警器和液位开关，液位开关控制水泵启闭，清水箱内还设有与第 二控制器连接且将检测到的水质信号发送给第二控制器的水质监测器，第二控 制器通过接收到的水质信号控制电磁阀启闭。
本发明的内容是提供一种循环再生式水处理装置，其能够克服现有技术的 某种或某些缺陷，其包括通过水管依次连接过滤池、处理池和清水箱，还包括 风机和分别与处理池和清水箱连接的药箱，清水箱与药箱连接的管道上设有电 磁阀，电磁阀上连接用于控制电磁阀启闭的控制器，过滤池内设有过滤盘，过 滤盘的上方设有至少两块挡水板，挡水板交错分布于过滤池的两侧，过滤盘底 部设有与过滤盘内部连通的吸管，吸管与位于过滤池外部的风机相连;处理池 后侧壁上固定有搅拌轴和绕搅拌轴旋转且长度逐渐增大的第一搅拌叶片、第二 搅拌叶片、第三搅拌叶片和第四搅拌叶片，第一搅拌叶片、第二搅拌叶片、第 三搅拌叶片和第四搅拌叶片的端部均设有挡板，处理池底部设有卵石和固体药 剂;清水箱内设有与控制器连接且将检测到的水质信号发送给控制器的水质监 测器，控制器通过接收到的水质信号控制电磁阀启闭。
本发明的内容是提供一种带有报警器的水处理装置，其能够克服现有技术 的某种或某些缺陷，其包括通过水管依次连接过滤池、处理池和清水箱，过滤 池上设有与水泵连接的进水口，其特征在于，还包括风机和用于控制水泵启闭 的控制器，过滤池内设有过滤盘，过滤盘的上方设有至少两块挡水板，挡水板 交错分布于过滤池的两侧，过滤盘底部设有与过滤盘内部连通的吸管，吸管与 位于过滤池外部的风机相连;处理池后侧壁上固定有搅拌轴和绕搅拌轴旋转且 长度逐渐增大的第一搅拌叶片、第二搅拌叶片、第三搅拌叶片和第四搅拌叶片， 第一搅拌叶片、第二搅拌叶片、第三搅拌叶片和第四搅拌叶片的端部均设有挡 板，处理池底部设有卵石和固体药剂;清水箱内设有与悬浮于水面且与控制连 接件且传递液位信号给控制器的液位探测器，控制器上还连接有根据控制器接 受到的液位信号启闭的报警器和液位开关，液位开关控制水泵启闭。
本发明的内容是提供一种带有定时控制器的水处理装置，其能够克服现有 技术的某种或某些缺陷，其包括通过水管依次连接过滤池、处理池和清水箱， 过滤池上设有与水泵连接的进水口，其特征在于，还包括风机和用于控制水泵 启闭的控制器，控制器上连接有用于控制水泵启闭时间的定时器;过滤池内设 有过滤盘，过滤盘的上方设有至少两块挡水板，挡水板交错分布于过滤池的两 侧，过滤盘底部设有与过滤盘内部连通的吸管，吸管与位于过滤池外部的风机 相连;处理池后侧壁上固定有搅拌轴和绕搅拌轴旋转且长度逐渐增大的第一搅 拌叶片、第二搅拌叶片、第三搅拌叶片和第四搅拌叶片，第一搅拌叶片、第二 搅拌叶片、第三搅拌叶片和第四搅拌叶片的端部均设有挡板，处理池底部设有 卵石和固体药剂。
本发明的内容是提供一种具有水质监测功能的水处理装置，其能够克服现 有技术的某种或某些缺陷，其包括通过水管依次连接过滤池、处理池和清水箱， 其特征在于，还包括风机，过滤池内设有过滤盘，过滤盘的上方设有至少两块 挡水板，挡水板交错分布于过滤池的两侧，过滤盘底部设有与过滤盘内部连通 的吸管，吸管与位于过滤池外部的风机相连;处理池后侧壁上固定有搅拌轴和 绕搅拌轴旋转且长度逐渐增大的第一搅拌叶片、第二搅拌叶片、第三搅拌叶片 和第四搅拌叶片，第一搅拌叶片、第二搅拌叶片、第三搅拌叶片和第四搅拌叶 片的端部均设有挡板，处理池底部设有卵石和固体药剂;清水箱内设有用于检 测清水箱内水质的水质监测器。
作为优选，第二搅拌叶片、第三搅拌叶片和第四搅拌叶片的长度分别是第 一搅拌叶片长度的2倍、3倍和4倍，挡板分别垂直设置于第一搅拌叶片、第二 搅拌叶片、第三搅拌叶片和第四搅拌叶片的端部。
作为优选，过滤盘为圆台形，过滤盘外缘上设有环形连接件，环形连接件 通过螺栓固定在过滤池内壁上。过滤盘活动连接在过滤池内，从而方便了过滤 盘的检修、更换。
本实用新型的有益效果：
本实用新型通过在处理池内设置不等长搅拌叶片，实现处理池内水流不规 律流动，水流充分紊乱，保证在处理池内药剂能够与水体充分混合以及通过卵 石与水体充分接触，从而使得水体得到充分处理，保证水质质量，并且通过定 时器控制水处理时间，可有效提高水处理效率。
