摘要
一种软化处理燃煤电厂脱硫废水的系统，本实用新型通过设置一级反应箱、一级澄清池、二级反应箱、二级澄清池，通过向一级反应箱内加入石灰乳、硫酸钠、聚合硫酸铁、聚丙烯酰胺等药剂，进行一级反应，并经过一级澄清池澄清，去除经一级反应后废水中的Mg(OH)2和CaSO4·2H2O，然后在二级反应箱中进行二级反应，通过向二级反应箱中通入烟气，并经二级澄清池进行沉降，使CaCO3沉淀下来，完成对燃煤电厂脱硫废水的软化处理，本系统结构简单，易于实现，便于工业化生产。本实用新型在满足软化处理效果的情况下(Mg2+≤5mg/L，Ca2+≤5mg/L)，减少药剂投加量，降低药剂运行成本，从而减少燃煤电厂脱硫废水零排放系统的运行费用，具有重要的经济效益和环境效益。
权利要求书
1.一种软化处理燃煤电厂脱硫废水的系统，其特征在于，包括一级反应箱(1)、一级澄 清池(4)、二级反应箱(7)、二级澄清池(11)，其中，一级澄清池(4)与二级澄清池(11) 均带有水出口和泥渣出口，一级反应箱(1)的出口与一级澄清池(4)的入口相连通，一级 澄清池(4)的水出口与二级反应箱(7)入口相连通，二级反应箱(7)出口与二级澄清池(11) 入口相连通。
2.根据权利要求1所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述一级反 应箱(1)内设置有一级反应搅拌器(2)和一级反应箱pH计(3)。
3.根据权利要求1所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述二级反 应箱(1)内设置有二级反应搅拌器(8)和二级反应箱pH计(9)。
4.根据权利要求1所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述一级澄 清池(4)与二级反应箱(7)之间设置有中间水箱(5)，一级澄清池(4)的水出口与中间水 箱(5)的入口相连通，中间水箱(5)出口与二级反应箱(7)的入口相连通。
5.根据权利要求4所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述中间水 箱(5)上设置有用于将中间水箱(5)中的水输送到二级反应箱(7)的中间水泵(6)。
6.根据权利要求1所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述二级反 应箱(7)出口二级澄清池(11)入口之间设置有二级澄清给水泵(10)。
7.根据权利要求1所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，还包括压滤 机(14)，一级澄清池(4)的泥渣出口、二级澄清池(11)的泥渣出口均与压滤机(14)的 入口相连通，压滤机(14)的水出口与一级反应箱(1)的入口相连通。
8.根据权利要求7所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述一级澄 清池(4)的泥渣出口与压滤机(14)入口之间设置有一级排泥泵(12)。
9.根据权利要求7所述的软化处理燃煤电厂脱硫废水的系统，其特征在于，所述二级澄 清池(11)的泥渣出口与压滤机(14)入口之间设置有二级排泥泵(13)。
说明书
一种软化处理燃煤电厂脱硫废水的系统
技术领域
本实用新型属于燃煤电厂废水零排放技术领域，涉及一种软化处理燃煤电厂脱硫废 水的系统。
背景技术
燃煤电厂要实现脱硫废水零排放，必须对脱硫废水进行固化处理，固化处理一般可 采用蒸发结晶工艺。脱硫废水中含有大量的钙、镁等结垢性离子，一般Ca2+浓度可达 600～900mg/L，Mg2+浓度可达3000～5000mg/L。同时，由于还含有大量的硫酸根离 子存在，废水中的硫酸钙处于过饱和状态，水质不稳定，极其容易在蒸发结晶设备的换 热表面形成结垢，大大影响设备正常工作效率。因此在蒸发结晶之前，需要对脱硫废水 进行软化，大幅降低脱硫废水中Ca2+和Mg2+的含量，保证蒸发结晶工艺正常稳定运行。
目前脱硫废水零排放运行较好的燃煤电厂均采用软化与蒸发结晶相结合的处理工 艺，其中软化处理工艺采用双碱法(石灰加碳酸钠两级软化处理)，系统出水稳定且水 质较好(Mg2+≤5mg/L，Ca2+≤5mg/L)，使蒸发结晶设备化学清洗周期较长，且化学清 洗费用较低，但软化处理工艺的药剂运行成本高达32.5元/(m3﹒废水)，药剂运行成本 太高使该工艺的推广受到了很大限制，因此燃煤电厂的脱硫废水零排放工程实施的还很 少。
为降低脱硫废水软化处理药剂运行成本，开发一种新型软化燃煤电厂脱硫废水的工 艺及方法，在满足软化处理效果的情况下(Mg2+≤5mg/L，Ca2+≤5mg/L)，减少药剂投 加量，大大节省运行费用，具有良好的发展应用前景。
实用新型内容
为克服现有技术中的问题，本实用新型的目的是提供一种软化处理燃煤电厂脱硫废 水的系统，在满足软化处理效果的情况下(Mg2+≤5mg/L，Ca2+≤5mg/L)，减少药剂投 加量，降低药剂运行成本，从而减少燃煤电厂脱硫废水零排放系统的运行费用。
为实现上述目的，本实用新型采用如下的技术方案：

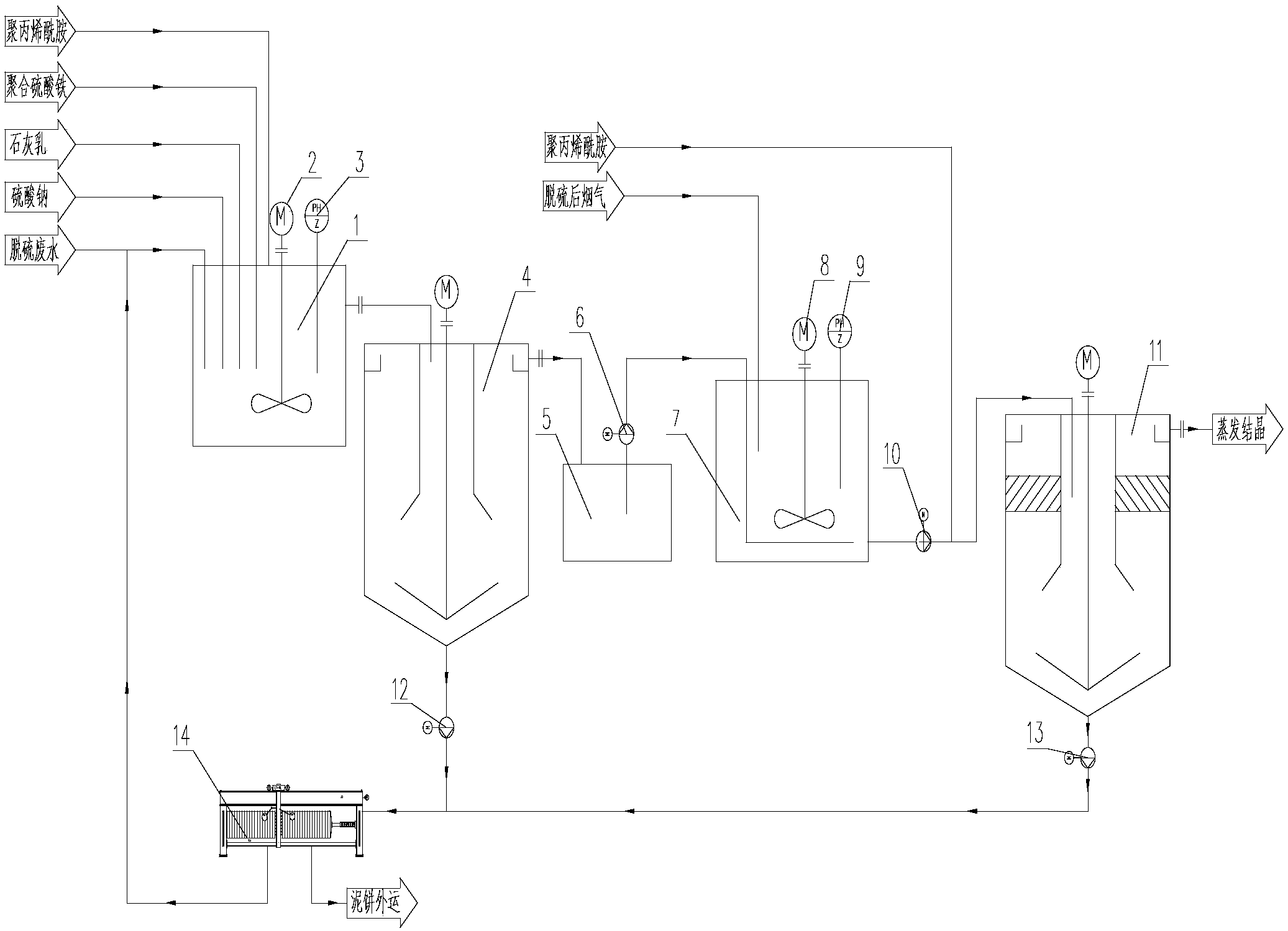

一种软化处理燃煤电厂脱硫废水的系统，包括一级反应箱、一级澄清池、二级反应 箱、二级澄清池，其中，一级澄清池与二级澄清池均带有水出口和泥渣出口，一级反应 箱的出口与一级澄清池的入口相连通，一级澄清池的水出口与二级反应箱入口相连通， 二级反应箱出口与二级澄清池入口相连通。
所述一级反应箱内设置有一级反应搅拌器和一级反应箱pH计。
所述二级反应箱内设置有二级反应搅拌器和二级反应箱pH计。
所述一级澄清池与二级反应箱之间设置有中间水箱，一级澄清池的水出口与中间水 箱的入口相连通，中间水箱出口与二级反应箱的入口相连通。
所述中间水箱上设置有用于将中间水箱中的水输送到二级反应箱的中间水泵。
所述二级反应箱出口二级澄清池入口之间设置有二级澄清给水泵。
还包括压滤机，一级澄清池的泥渣出口、二级澄清池的泥渣出口均与压滤机的入口 相连通，压滤机的水出口与一级反应箱的入口相连通。
所述一级澄清池的泥渣出口与压滤机入口之间设置有一级排泥泵。
所述二级澄清池的泥渣出口与压滤机入口之间设置有二级排泥泵。
与现有技术相比，本实用新型具有的有益效果：
本实用新型通过设置一级反应箱、一级澄清池、二级反应箱、二级澄清池，通过向 一级反应箱内加入石灰乳、硫酸钠、聚合硫酸铁、聚丙烯酰胺等药剂，进行一级反应， 并经过一级澄清池澄清后，除去脱硫废水中的Mg(OH)2和CaSO4·2H2O，然后在二 级反应箱中进行二级反应，通过向二级反应箱中通入烟气，进行二级反应，并经二级澄 清池进行沉降，使CaCO3沉淀，完成对燃煤电厂脱硫废水的处理，本系统结构简单， 易于实现，便于工业化生产。
