申请日2015.07.18
公开(公告)日2015.12.09
IPC分类号C02F9/04
摘要
本发明公开了一种晶硅太阳能电池片的废水处理设备,包括中和反应池、混凝反应池、絮凝反应池和沉淀反应池，上述的反应池依次连通且为两级设置，其中，中和反应池连接生产设备的废水输出口，沉淀反应池连接清水池，所述中和反应池中连接有投放装置，投放装置包括储液器、水泵和控制器，水泵连通于储液器与中和反应池之间，控制器与水泵电连接，启动水泵将储液器中的氢氧化钙液往中和反应池里添加。本发明使排放的水质稳定，达到国家排放标准。
权利要求书
1.一种晶硅太阳能电池片的废水处理设备，包括中和反应池、混凝反应 池、絮凝反应池和沉淀反应池，上述的反应池依次连通且为两级设置，其中， 中和反应池连接生产设备的废水输出口，沉淀反应池连接清水池，其特征在于： 所述中和反应池中连接有投放装置，投放装置包括储液器、水泵和控制器，水 泵连通于储液器与中和反应池之间，控制器与水泵电连接，控制器启动水泵将 储液器中的氢氧化钙液往中和反应池里添加。
2.根据权利要求1所述的一种晶硅太阳能电池片的废水处理设备，其特 征在于，还设置有清洗装置，清洗装置包括定时器和第一清水阀，所述第一清 水阀连接在水泵的前端，在水泵完成送液后通过定时器控制第一清水阀加入清 水对水泵冲洗。
3.根据权利要求2所述的一种晶硅太阳能电池片的废水处理设备，其特 征在于，所述清洗装置还包括有第二清水阀，第二清水阀连接在所述水泵的后 端，在水泵完成送液后通过定时器控制第二清水阀加入清水对水泵与中和反应 池之间的流路进行清洗。
4.根据权利要求1所述的一种晶硅太阳能电池片的废水处理设备，其特 征在于，所述储液器与水泵之间连接在第一开关阀，第一开关阀打开或关闭储 液器与水泵之间的流路;所述水泵与中和反应池之间连接在第二开关阀，第二 开关阀打开或关闭水泵与中和反应池之间的流路。
5.根据权利要求1所述的一种晶硅太阳能电池片的废水处理设备，其特 征在于，所述储液器与中和反应池之间连通有第二流路，在第二流程上设有第 三开关阀，第三开关阀打开或关闭储液器与中和反应池之间的第二流路。
6.根据权利要求1所述的一种晶硅太阳能电池片的废水处理设备，其特 征在于，所述中和反应池在投放装置的接入端口设置有总开关阀，总开关阀打 开或关闭投放装置的接入端口。
7.根据权利要求1至6中任一项所述的一种晶硅太阳能电池片的废水处 理设备的处理方法，其特征在于包括以下步骤：
a)、采用氢氧化钙中和技术对废水进行处理;
b)、经步骤a处理的废水中加入铝盐进行混凝处理;
c)、经步骤b处理的废水加入高分子絮凝剂进行沉淀处理，将沉淀后的 清水排出。
8.根据权利要求7所述的一种晶硅太阳能电池片的废水处理设备的处理 方法，其特征在于，所述步骤a处理过程中实时检测流入的废水PH值，当废 水PH值低于6.5时，启动水泵打开加入氢氧化钙液，实时检测废水PH值高于 7.5时，控制水泵关闭。
9.根据权利要求8所述的一种晶硅太阳能电池片的废水处理设备的处理 方法，其特征在于，所述步骤a处理过程中定时打开第一清水阀和/或第二清 水阀对水泵进行冲洗和/或对水泵与中和反应池之间的流路进行清洗。
10.根据权利要求8所述的一种晶硅太阳能电池片的废水处理设备的处理 方法，其特征在于，所述步骤a中经氢氧化钙中和处理的废水PH值为7.0-8.0。
说明书
一种晶硅太阳能电池片的废水处理设备及其处理方法
技术领域
本发明涉及太阳能电池片领域，更具体的是涉及一种晶硅太阳能电池片的 废水处理设备及其处理方法。
背景技术
太阳能电池片生产过程中所产生的废水处理，绝大部分环保公司都是采用 的钙盐沉淀法(化学沉淀)，往往在处理材料上选择的都是以氢氧化钠进行中 和、氯化钙进行除氟，由于其反应机理的缺陷(氯化钙会导致PH不稳定，除 氟过程中用量不确定)，导致废水处理成本较高，处理的水质不稳定。
发明内容
本发明的目的就是为了解决现有技术之不足而提供的一种晶硅太阳能电 池片的废水处理设备及其处理方法，使废水排放达到国家标准。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

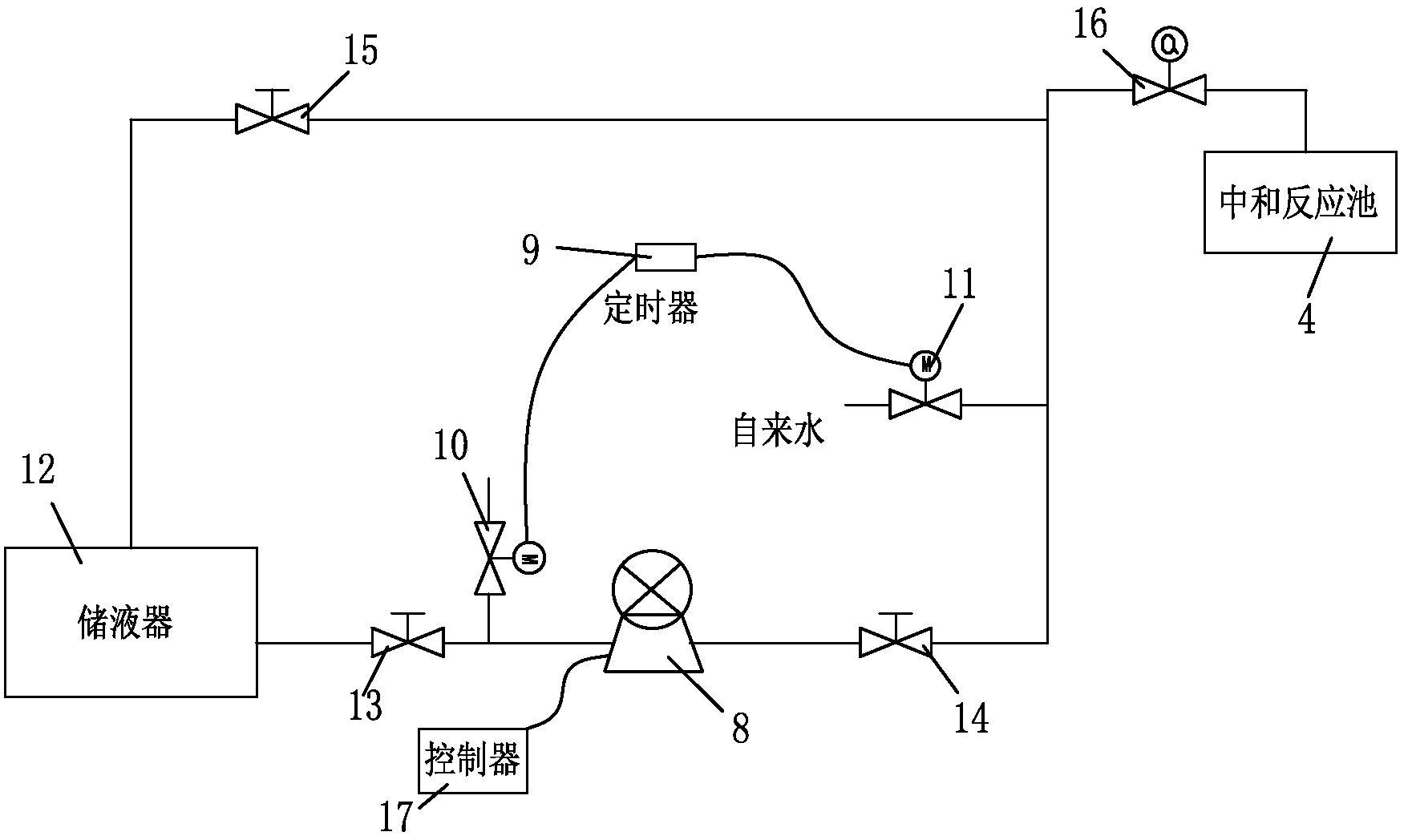

一种晶硅太阳能电池片的废水处理设备，包括中和反应池、混凝反应池、 絮凝反应池和沉淀反应池，上述的反应池依次连通且为两级设置，其中，中和 反应池连接生产设备的废水输出口，沉淀反应池连接清水池，所述中和反应池 中连接有投放装置，投放装置包括储液器、水泵和控制器，水泵连通于储液器 与中和反应池之间，控制器与水泵电连接，控制器启动水泵将储液器中的氢氧 化钙液往中和反应池里添加。
作为上述方案的改进，还设置有清洗装置，清洗装置包括定时器和第一清 水阀，所述第一清水阀连接在水泵的前端，在水泵完成送液后通过定时器控制 第一清水阀加入清水对水泵冲洗。
作为上述方案的改进，所述清洗装置还包括有第二清水阀，第二清水阀连 接在所述水泵的后端，在水泵完成送液后通过定时器控制第二清水阀加入清水 对水泵与中和反应池之间的流路进行清洗。
作为上述方案的改进，所述储液器与水泵之间连接在第一开关阀，第一开 关阀打开或关闭储液器与水泵之间的流路;所述水泵与中和反应池之间连接在 第二开关阀，第二开关阀打开或关闭水泵与中和反应池之间的流路。
作为上述方案的改进，所述储液器与中和反应池之间连通有第二流路，在 第二流程上设有第三开关阀，第三开关阀打开或关闭储液器与中和反应池之间 的第二流路。
作为上述方案的改进，所述中和反应池在投放装置的接入端口设置有总开 关阀，总开关阀打开或关闭投放装置的接入端口。
一种晶硅太阳能电池片的废水处理设备的处理方法，包括以下步骤：
a)、采用氢氧化钙中和技术对废水进行处理;
b)、经步骤a处理的废水中加入铝盐进行混凝处理;
c)、经步骤b处理的废水加入高分子絮凝剂进行沉淀处理，将沉淀后的
清水排出。
作为上述方案的改进，所述步骤a处理过程中实时检测流入的废水PH值， 当废水PH值低于6.5时，启动水泵打开加入氢氧化钙液，实时检测废水PH 值高于7.5时，控制水泵关闭。
作为上述方案的改进，所述步骤a处理过程中定时打开第一清水阀和/或 第二清水阀对水泵进行冲洗和/或对水泵与中和反应池之间的流路进行清洗。
作为上述方案的改进，所述经氢氧化钙中和处理的废水PH值为7.0-8.0。
与现有技术相比，本发明所述一种晶硅太阳能电池片的废水处理设备及其 处理方法的有益效果为：
1、本发明的废水处理设备增加自动投放装置，减少了工人操作，确保了 投放氢氧化钙液的及时性。
2、本发明的废水处理设备通过在投放装置水泵的前后端分别连接有第一 清水阀和第二清水阀由定时器控制定时打开第一清水阀和/或第二清水阀对水 泵进行冲洗和/或对水泵与中和反应池之间的流路进行清洗，使得水泵的泵体 内部、管道内部无堵塞现象，通过在投放装置增加清洗装置减少了废水处理设 备的维护成本。
3、本发明的废水处理方法将原有化学反应原理Ca2++F—CaF2↓水温在 25℃时，水中CaF2饱和度为16.5mg/L，其中氟离子为8.03mg/L，利用氢氧化 钙(熟石灰)Ca(OH)2替代原有的CaCl2,反应原理相同，而Ca(OH)2中的OH- 又可以中和废水中的H-，从而使得废水处理达标，将原来PH值由10以上调 制至7.0-8.0左右，确保了废水中钙离子浓度充足，用以除氟。
4、利用氢氧化钙(熟石灰)的来源广、成本低廉等特性，在废水处理过 程中，使得药剂费用由40万/月下降至12万/月，大大降低了投药成本。
