申请日2015.07.18
公开(公告)日2015.11.18
IPC分类号E03C1/01; E03C1/12
摘要
本实用新型涉及一种家用废水回收利用装置，属于生活污水处理技术领域，提供了一种充分利用水资源，生活废水回收利用，有效节约用水的家用废水回收利用装置，所采用的技术方案为包括设置在洗脸池下方的储水仓和设置在洗菜池下方的蓄水箱，储水仓通过供水管道与马桶水箱相连通，蓄水箱通过预埋管道与储水仓相连通，供水管道和预埋管道上均设置有管道泵，马桶水箱进水口和储水仓进水口均设置有压力控制开关，压力控制开关与管道泵连接控制，储水仓和蓄水箱的底部出水口与排水管道相连接，且底部出水口设置有溢流阀，本实用新型广泛用于生活用水的回收利用。
权利要求书
1.家用废水回收利用装置，其特征在于：包括设置在洗脸池下方的储水仓和设置在洗菜池下方的蓄水箱，所述储水仓通过供水管道与马桶水箱相连通，蓄水箱通过预埋管道与储水仓相连通，所述供水管道和预埋管道上均设置有管道泵，马桶水箱进水口和储水仓进水口均设置有压力控制开关，所述压力控制开关与管道泵连接控制，所述储水仓和蓄水箱的底部出水口与排水管道相连接，且底部出水口设置有溢流阀。
2.根据权利要求1所述的家用废水回收利用装置，其特征在于：所述储水仓和蓄水箱的结构相同，且顶部均设置有过滤网。
3.根据权利要求1或2所述的家用废水回收利用装置，其特征在于：所述溢流阀包括密封盖、拉绳和浮球，所述密封盖设置在底部出水口，浮球和密封盖通过拉绳连接。
4.根据权利要求3所述的家用废水回收利用装置，其特征在于：还包括浮球导向套，所述浮球导向套通过支架固定在水箱内壁上，浮球设置在浮球导向套内。
说明书
家用废水回收利用装置
技术领域
本实用新型涉及一种家用废水回收利用装置，属于生活污水处理技术领域。
背景技术
我国目前城乡居民对生活废水的循环利用是极其有限，在水源相对充足的地区，则更是一片空白。居民每天真正用于做饭和饮用的水，大概不到8L/天人，而用于厨用、洗衣、冲厕、淋浴等方面的水则高达80L/天人以上，这还是按拘谨型居民用水量统计的数据。大量的废水直接流入下水管道，流入污水处理系统，白白浪费掉。我国北方地区由于水资源相对匮乏，对生活废水的循环利用，做了大量的探索和实践，但这大多依托国家和当地政府的力量，工程难度大，耗费高，不宜于大面积普及，也不能很好地唤起居民生活用水的环保节能意识。
实用新型内容
为解决现有技术存在的技术问题，本实用新型提供了一种充分利用水资源，生活废水回收利用，有效节约用水的家用废水回收利用装置。

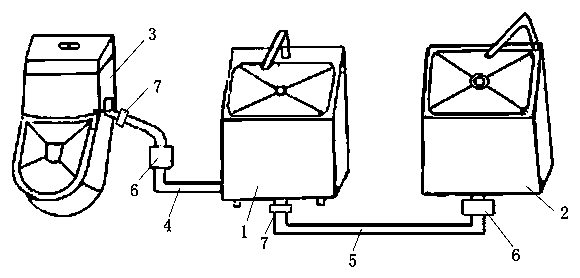

为实现上述目的，本实用新型所采用的技术方案为家用废水回收利用装置，包括设置在洗脸池下方的储水仓和设置在洗菜池下方的蓄水箱，所述储水仓通过供水管道与马桶水箱相连通，蓄水箱通过预埋管道与储水仓相连通，所述供水管道和预埋管道上均设置有管道泵，马桶水箱进水口和储水仓进水口均设置有压力控制开关，所述压力控制开关与管道泵连接控制，所述储水仓和蓄水箱的底部出水口与排水管道相连接，且底部出水口设置有溢流阀。
优选的，所述储水仓和蓄水箱的结构相同，且顶部均设置有过滤网。
优选的，所述溢流阀包括密封盖、拉绳和浮球，所述密封盖设置在底部出水口，浮球和密封盖通过拉绳连接。
优选的，还包括浮球导向套，所述浮球导向套通过支架固定在水箱内壁上，浮球设置在浮球导向套内。
与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单，使用方便，将生活用水合理储存，用于冲洗马桶，充分利用水资源，有效节约用水，并且采用自动控制，使用更加方便快捷，运行成本也低。
