申请日2015.09.02
公开(公告)日2015.12.09
IPC分类号C02F3/10; C02F3/00
摘要
本发明公开了一种污水处理池及其填料组件。填料组件的芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝。这样在正常使用时，主丝在弹力丝的拉动下处于扭曲蓬松状态，此时可在填料丝上挂膜;当需要对填料丝上的絮凝生物膜进行清理时，通过旋转旋转轴，使得填料丝在旋转轴的带动下被甩动，以致填料丝的主丝在离心力的作用下逐渐克服弹力丝的弹力而被拉直，这将使得絮凝在填料丝上的生物膜被排挤分离下来，达到从填料丝上卸下污物的作用，使得污物更容易的从填料丝上卸下。

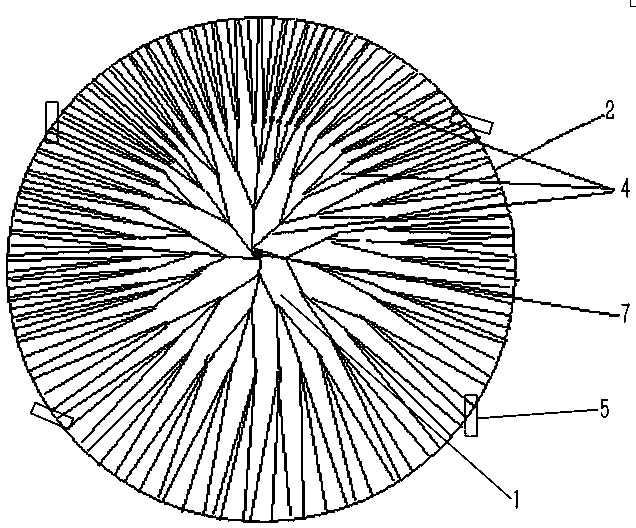

摘要附图
权利要求书
1.填料组件，包括上下延伸的芯体及其外周上固定的填料丝，填料丝包括用于悬浮在水中、并用于挂膜的主丝，主丝的两端分别为固连在芯体上的固定端和悬伸在芯体以外的自由端，其特征在于，芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝，弹力丝用于在主丝处于拉直状态时将主丝的自由端向固定端拉动、在弹力丝处于自然状态时使主丝呈扭曲蓬松状态。
2.根据权利要求1所述的填料组件，其特征在于，填料丝有一组以上，同组中各填料丝通过柔性的拉绳固连在旋转轴上而形成蓬松状的填料束，填料束中各填料丝的固定端在拉绳上依次均匀布置、各填料丝的自由端自拉绳远离旋转轴的方向逐渐增多。
3.根据权利要求2所述的填料组件，其特征在于，填料丝的丝长自拉绳的固定端到自由端逐渐减小。
4.根据权利要求1或2或3所述的填料组件，其特征在于，主丝为涤纶纤维丝，弹力丝为氨纶纤维丝。
5.污水处理池，包括池体及其内设置的填料组件，填料组件包括上下延伸的芯体及其外周上固定的填料丝，填料丝包括用于悬浮在水中、并用于挂膜的主丝，主丝的两端分别为固连在芯体上的固定端和悬伸在芯体以外的自由端，其特征在于，芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝，弹力丝用于在主丝处于拉直状态时将主丝的自由端向固定端拉动、在弹力丝处于自然状态时使主丝呈扭曲蓬松状态。
6.根据权利要求5所述的污水处理池，其特征在于，池体的池壁上设有延伸方向与对应位置处的旋转轴的径向相交的进水口。
7.根据权利要求5所述的污水处理池，其特征在于，池体有两个以上、并相互拼合在一起，相邻两池体之间共用的池壁上开设有透水孔或共用的池壁为透水膜。
8.根据权利要求5所述的污水处理池，其特征在于，池体为圆形或方形。
9.根据权利要求5至8中任意一项所述的污水处理池，其特征在于，填料丝有一组以上，同组中各填料丝通过柔性的拉绳固连在旋转轴上而形成蓬松状的填料束，填料束中各填料丝的固定端在拉绳上依次均匀布置、各填料丝的自由端自拉绳远离旋转轴的方向逐渐增多。
10.根据权利要求5至8中任意一项所述的污水处理池，其特征在于，主丝为涤纶纤维丝，弹力丝为氨纶纤维丝。
说明书
一种污水处理池及其填料组件
技术领域
本发明涉及一种污水处理池及其填料组件。
背景技术
目前，污水处理厂普遍存在高耗低效的特点，导致污水处理成本极大，效果并不理想。操作工艺程序太多，框架庞大，水运转、曝气、反冲洗、多次的重复沉淀、消泡剂、沉淀剂、消毒剂等等。污水经管道之后，再逐步沉淀分离，极不利于关键的吸附与分离。
中国专利文献CN204237617U(公告日为2015年4月1日)公开了“一种水处理填料装置”，包括固定支架及其上沿水平方向间隔布置的多个填料组件，各填料组件又是由绳子自上而下依次串连填料单体组成，填料单体包括同轴固定在绳子上的圆环载体，圆环载体的外周上固定有填料丝，填料丝为改性活性炭纤维丝，碳纤维丝有多束、并在圆环载体的周向上呈放射状间隔均布，并在圆环载体上连接有带动其绕绳子转动的水力挡板，水力挡板可在水流的冲击下带动圆盘载体转动，这样在使用时，填料单体中填料丝不但可以吸附污染物，而且还可以给微生物提供生长载体，以利用填料单体上挂载的生物膜更好的吸收污染物。但因改性活性炭纤维丝只能卷曲、不能弹性伸缩，所以在需要清理填料组件时，需要将该填料组件从污水池中取出后，将各填料单体进行冲洗，以将各填料丝表面吸附的污物冲洗下来，可冲洗过程中不但会使得填料丝上挂载的生物膜随同污物一起被冲洗下来，而且被冲洗干净的填料单体重新置于污水处理池后，填料单体上重新挂膜的过程非常缓慢，这也就使得污水处理池的检修周期延长，降低污水处理的效率。
发明内容
本发明的目的是提供一种便于污物卸下的填料丝，同时还提供了一种使用该填料丝的填料组件及使用该填料组件的污水处理池。
为了实现以上目的，本发明中填料组件的技术方案如下：
填料组件，包括上下延伸的芯体及其外周上固定的填料丝，填料丝包括用于悬浮在水中、并用于挂膜的主丝，主丝的两端分别为固连在芯体上的固定端和悬伸在芯体以外的自由端，芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝，弹力丝用于在主丝处于拉直状态时将主丝的自由端向固定端拉动、在弹力丝处于自然状态时使主丝呈扭曲蓬松状态。
填料丝有一组以上，同组中各填料丝通过柔性的拉绳固连在旋转轴上而形成蓬松状的填料束，填料束中各填料丝的固定端在拉绳上依次均匀布置、各填料丝的自由端自拉绳远离旋转轴的方向逐渐增多。
填料丝的丝长自拉绳的固定端到自由端逐渐减小。
本发明中污水处理池的技术方案如下：
污水处理池，包括池体及其内设置的填料组件，填料组件包括上下延伸的芯体及其外周上固定的填料丝，填料丝包括用于悬浮在水中、并用于挂膜的主丝，主丝的两端分别为固连在芯体上的固定端和悬伸在芯体以外的自由端，芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝，弹力丝用于在主丝处于拉直状态时将主丝的自由端向固定端拉动、在弹力丝处于自然状态时使主丝呈扭曲蓬松状态。
池体的池壁上设有延伸方向与对应位置处的旋转轴的径向相交的进水口。
池体有两个以上、并相互拼合在一起，相邻两池体之间共用的池壁上开设有透水孔或共用的池壁为透水膜。
池体为圆形或方形。
填料丝有一组以上，同组中各填料丝通过柔性的拉绳固连在旋转轴上而形成蓬松状的填料束，填料束中各填料丝的固定端在拉绳上依次均匀布置、各填料丝的自由端自拉绳远离旋转轴的方向逐渐增多。
主丝为涤纶纤维丝，弹力丝为氨纶纤维丝。
本发明中填料组件的芯体为用于带动填料丝旋转的旋转轴，主丝上连接有可弹性伸缩的弹力丝。这样在正常使用时，主丝在弹力丝的拉动下处于扭曲蓬松状态，此时可在填料丝上挂膜;当需要对填料丝上的絮凝生物膜进行清理时，通过旋转旋转轴，使得填料丝在旋转轴的带动下被甩动，以致填料丝的主丝在离心力的作用下逐渐克服弹力丝的弹力而被拉直，这将使得絮凝在填料丝上的生物膜被排挤分离下来，达到从填料丝上卸下污物的作用，因此本发明中填料丝上污物的卸下可通过离心力和拉扯力共同作用实现，使得污物更容易的从填料丝上卸下。
