申请日2015.09.16
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
本实用新型涉及一种一体化污水处理装置外壳，包括外壳本体以及位于外壳本体下部的支撑脚，所述外壳本体为一水平放置且两端密封的中空柱体，外壳本体壳壁为三层结构，其内部分为七个反应池，分别为：初沉池、厌氧池、一级接触氧化池、二级接触氧化池、二沉池、污泥池以及消毒池;外壳本体两端具有一对吊耳。本实用新型的优点在于：本实用新型一种一体化污水处理装置外壳，内部具有多个相互隔离的反应池，污水处理效果好;外壳本体为三层结构，内外两层为玻璃钢，中间一层采用重量较大的碳钢，不仅节约了价格较贵的玻璃钢，而且增加了外壳本体的重量和稳定性。

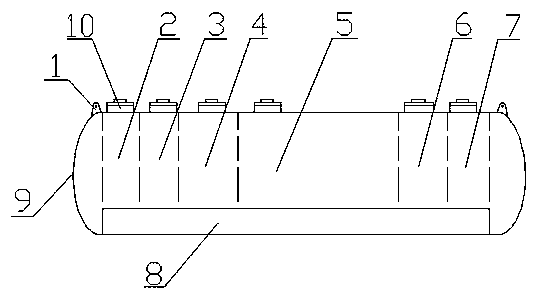

摘要附图
权利要求书
1.一种一体化污水处理装置外壳，其特征在于：包括外壳本体以及位于外壳本体下部的支撑脚，所述外壳本体为一水平放置且两端密封的中空柱体，外壳本体壳壁为三层结构，其内部分为七个反应池，分别为：初沉池、厌氧池、一级接触氧化池、二级接触氧化池、二沉池、污泥池以及消毒池。
2.根据权利要求1所述的一种一体化污水处理装置外壳，其特征在于：所述外壳本体两端具有一对吊耳。
3.根据权利要求1所述的一种一体化污水处理装置外壳，其特征在于：所述反应池上方均开有一个入口。
说明书
一种一体化污水处理装置外壳
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种一体化污水处理设备。
背景技术
一体化污水处理装置适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、部队、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。一般的一体化污水处理装置外壳皆采用玻璃钢，玻璃钢的防腐蚀性能良好，但是其重量较轻，结构不稳固，不利于装置整体的安装使用。
实用新型内容
本实用新型要解决的技术问题是提供一种结构稳固的一体化污水处理装置外壳。
为解决上述技术问题，本实用新型的技术方案为：一种一体化污水处理装置外壳，其创新点在于：包括外壳本体以及位于外壳本体下部的支撑脚，所述外壳本体为一水平放置且两端密封的中空柱体，外壳本体壳壁为三层结构，其内部分为七个反应池，分别为：初沉池、厌氧池、一级接触氧化池、二级接触氧化池、二沉池、污泥池以及消毒池。
进一步的，所述外壳本体两端具有一对吊耳。
进一步的，所述反应池上方均开有一个入口。
本实用新型的优点在于：
(1)本实用新型一种一体化污水处理装置外壳，内部具有多个相互隔离的反应池，污水处理效果好;外壳本体为三层结构，内外两层为玻璃钢，中间一层采用重量较大的碳钢，不仅节约了价格较贵的玻璃钢，而且增加了外壳本体的重量和稳定性。
(2)外壳本体两端设置有吊耳，通过吊耳可以方便装置的搬运及安装。
(3)各反应池上方开设的入口，方便观察及检修反应池内部。
