申请日2015.11.23
公开(公告)日2016.06.08
IPC分类号C02F9/14; C02F101/16; C02F101/30
摘要
本实用新型属水处理技术领域，涉及一种废水处理系统，具体涉及一种实验废水处理系统。本实用新型一种实验废水处理系统，依次包括格栅、调节池、中和池、水解酸化池、生物接触氧化池、平流式沉淀池、清水池，以及加药装置和自动控制装置，所述中和池设有PH计，所述水解酸化池和生物接触氧化池内设有填料支架，填料支架上悬挂有用于微生物载体的填料，生物接触氧化池和清水池设有曝气装置，所述加药装置分别通过加药桶、加药计量泵以及加药管向中和池内加入NaOH，向清水池加入NaCl。本实用新型可实现处理后的废水指标达到污染物排放标准，稳定可靠地达到治理目标要求，废水处理成本低。
权利要求书
1.一种实验废水处理系统，其特征在于，依次包括格栅、调节池、中和池、水解酸化池、生物接触氧化池、平流式沉淀池、清水池，以及加药装置和自动控制装置，所述中和池设有PH计，所述水解酸化池和生物接触氧化池内设有填料支架，填料支架上悬挂有用于微生物载体的填料，生物接触氧化池和清水池设有曝气装置，所述加药装置分别通过加药桶、加药计量泵以及加药管向中和池内加入氢氧化钠，向清水池加入氯化钠。
2.根据权利要求1所述的一种实验废水处理系统，其特征在于，平流式沉淀池池底设有污泥斗。
3.根据权利要求1所述的一种实验废水处理系统，其特征在于，所述填料采用立体组合填料，立体组合填料均匀悬挂。
4.根据权利要求1至3任一项所述的一种实验废水处理系统，其特征在于，平流式沉淀池与水解酸化池之间设有污泥回流装置。
说明书
一种实验废水处理系统
技术领域
本实用新型属水处理技术领域，涉及一种废水处理系统，具体涉及一种实验废水处理系统。
背景技术
农作物种质资源保护项目在日常实验中会产生实验废水，水中污染物主要有COD、SS、BOD、氨氮等，如果不进行有效治理，必将对环境造成污染。
通过现场调查分析，实验废水有机污染物浓度较高。
实用新型内容
本实用新型的目的在于针对实验废水有机污染物浓度较高，提供一种实验废水处理系统，处理后的废水指标达到污染物排放标准，稳定可靠地达到治理目标要求，以解决现有技术中的不足之处。

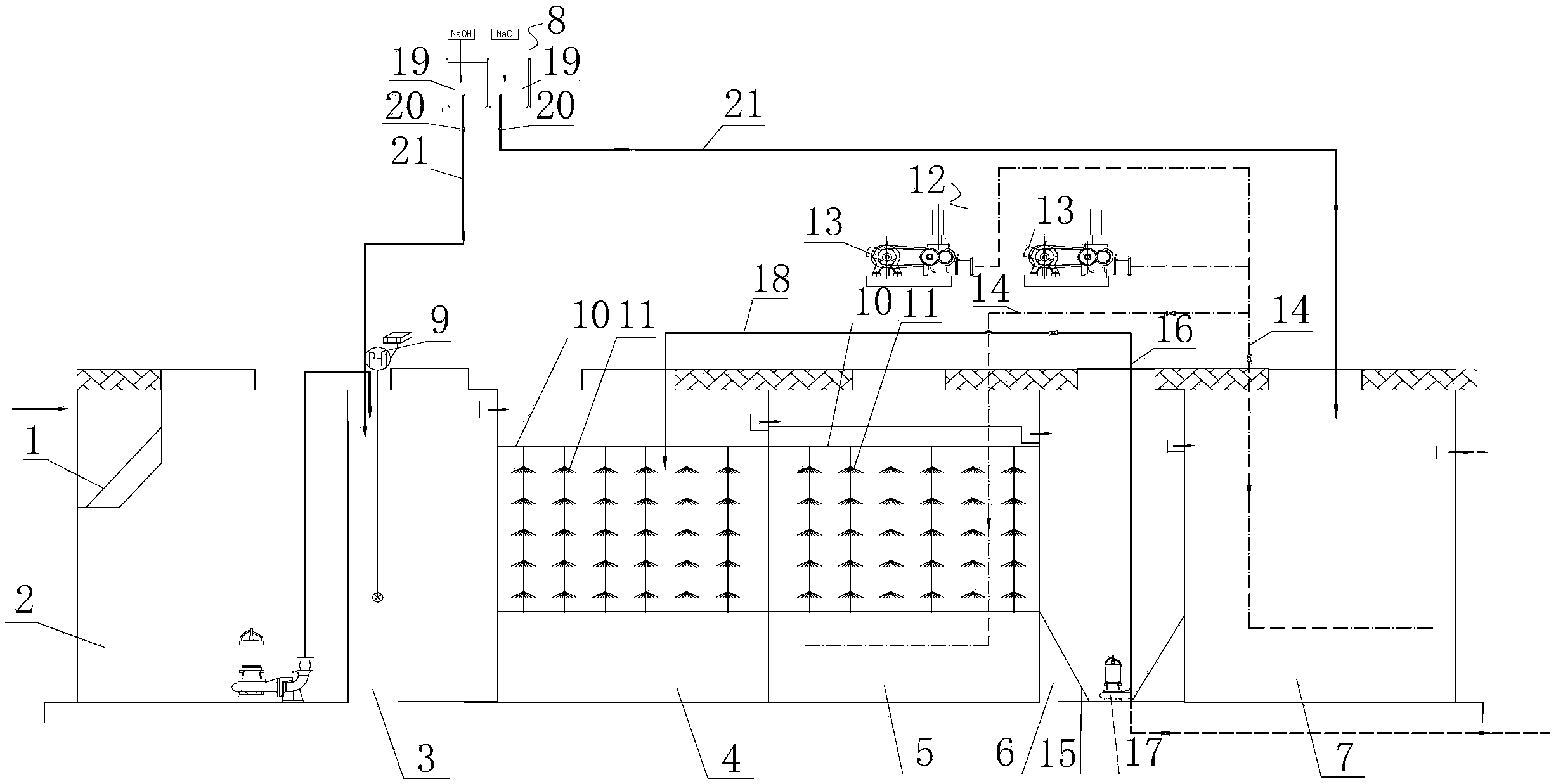

本实用新型采用的技术方案是：一种实验废水处理系统，依次包括格栅、调节池、中和池、水解酸化池、生物接触氧化池、平流式沉淀池、清水池，以及加药装置和自动控制装置，所述中和池设有PH计，所述水解酸化池和生物接触氧化池内设有填料支架，填料支架上悬挂有用于微生物载体的填料，生物接触氧化池和清水池设有曝气装置，所述加药装置分别通过加药桶、加药计量泵以及加药管向中和池内加入NaOH，向清水池加入NaCl。
本实用新型进一步改进之处还在于：
平流式沉淀池池底设有污泥斗。
所述填料采用立体组合填料，立体组合填料均匀悬挂。
平流式沉淀池与水解酸化池之间设有污泥回流装置。
本实用新型相比现有技术，具有以下有益效果：
1、本实用新型通过设置依次包括格栅、调节池、中和池、水解酸化池、生物接触氧化池、平流式沉淀池、清水池，以及加药装置和自动控制装置，可实现处理后的废水指标达到污染物排放标准，稳定可靠地达到治理目标要求，废水处理成本低。
2、平流式沉淀池池底设置污泥斗，污泥沉淀快。
3、采用立体组合填料，立体组合填料均匀悬挂不易堵塞，表面积达250m2/m3，能对气泡用密集性多层次的切割，水流特性优越。
4、平流式沉淀池与水解酸化池之间设置污泥回流装置，可减少浓泥的排放，节约水处理成本。
