申请日2015.11.23
公开(公告)日2016.06.08
IPC分类号C02F9/04
摘要
本实用新型属于泵站污水处理技术领域且公开了一种混凝土泵站污水处理设备，包括圆柱外壳、细砂沉淀室、排砂管、溶解室、碱水池、细格栅、粗格栅、固定枢纽、原水输入管和基座，所述圆柱外壳一端设有原水输入管以及设置在原水输入管一端的连接套环，所述圆柱外壳内部设有粗格栅以及设置在粗格栅一侧的细格栅，所述细格栅一侧设有细砂沉淀室以及设置在细砂沉淀室顶部的水源层，所述水源层一侧设有过滤网，所述细砂沉淀室一端连接有排砂管以及设置在排砂管一端的第一电磁阀，所述细砂沉淀室上另设有第一传感器，该混凝土泵站污水处理设备，整体设计合理，采用多层处理工序，大大提升了泵站处理污水的效率。
权利要求书

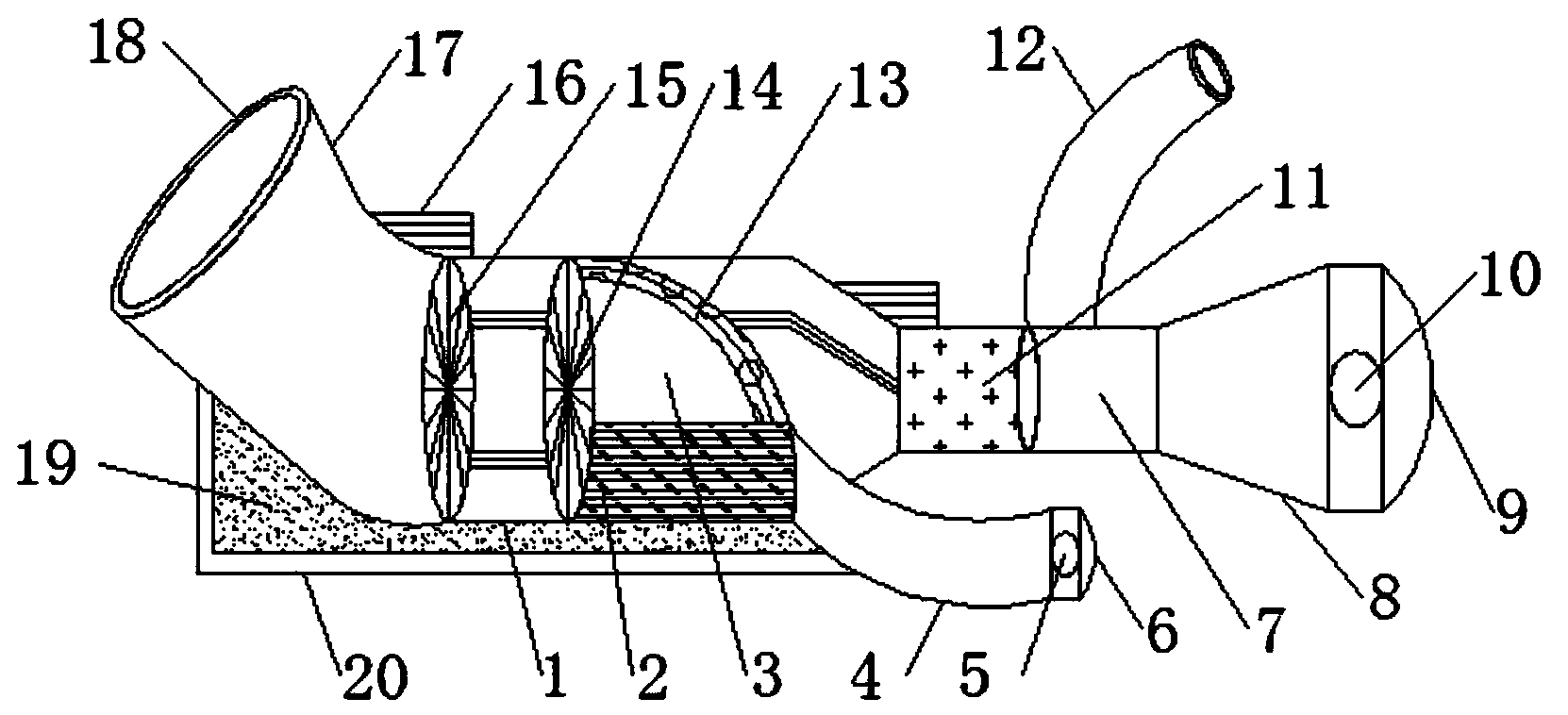

1.一种混凝土泵站污水处理设备，包括圆柱外壳(1)、细砂沉淀室(2)、排砂管(4)、溶解室(7)、碱水池(11)、细格栅(14)、粗格栅(15)、固定枢纽(16)、原水输入管(17)和基座(20)，其特征在于，所述圆柱外壳(1)一端设有原水输入管(17)以及设置在原水输入管(17)一端的连接套环(18)，所述圆柱外壳(1)内部设有粗格栅(15)以及设置在粗格栅(15)一侧的细格栅(14)，所述细格栅(14)一侧设有细砂沉淀室(2)以及设置在细砂沉淀室(2)顶部的水源层(3)，所述水源层(3)一侧设有过滤网(13)，所述细砂沉淀室(2)一端连接有排砂管(4)以及设置在排砂管(4)一端的第一电磁阀(6)，所述细砂沉淀室(2)上另设有第一传感器(5)，所述圆柱外壳(1)另一端设有碱水池(11)以及设置在碱水池(11)一侧的溶解室(7)，所述溶解室(7)顶部连接有水管(12)。
2.根据权利要求1所述的一种混凝土泵站污水处理设备，其特征在于，所述溶解室(7)一侧设有输水管(8)以及设置在输水管(8)一端的第二电磁阀(9)，所述输水管(8)上另设有第二传感器(10)。
3.根据权利要求1所述的一种混凝土泵站污水处理设备，其特征在于，所述圆柱外壳(1)底部设有保护垫(19)以及设置在保护垫(19)底部的基座(20)。
4.根据权利要求1所述的一种混凝土泵站污水处理设备，其特征在于，所述圆柱外壳(1)与所述原水输入管(17)通过固定枢纽(16)相连。
说明书
一种混凝土泵站污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种混凝土泵站污水处理设备，属于泵站污水处理技术领域。
背景技术
现有技术中，泵站排出的混凝土废弃物和污水往往含有大量的水泥浆、骨料和骨料带入的杂质、外加剂等，这些混合物的PH值一般可达15左右，随意排放易污染环境，尤其是，从混凝土的砂石中分离出的污水，流动性大，难处理，在实际的污水处理中，通常采用地坑式沉淀池盛装，待沉淀池储水至一定量时，污水被罐车移走，整个处理过程费时费力，此外，沉淀池具有占用面积大，易发生污水横流，堵塞排水沟网，维护不便等缺点，因此，我们提出一种混凝土泵站污水处理设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种混凝土泵站污水处理设备，该混凝土泵站污水处理设备，整体设计合理，采用多层处理工序，大大提升了泵站处理污水的效率，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种混凝土泵站污水处理设备，包括圆柱外壳、细砂沉淀室、排砂管、溶解室、碱水池、细格栅、粗格栅、固定枢纽、原水输入管和基座，所述圆柱外壳一端设有原水输入管以及设置在原水输入管一端的连接套环，所述圆柱外壳内部设有粗格栅以及设置在粗格栅一侧的细格栅，所述细格栅一侧设有细砂沉淀室以及设置在细砂沉淀室顶部的水源层，所述水源层一侧设有过滤网，所述细砂沉淀室一端连接有排砂管以及设置在排砂管一端的第一电磁阀，所述细砂沉淀室上另设有第一传感器，所述圆柱外壳另一端设有碱水池以及设置在碱水池一侧的溶解室，所述溶解室顶部连接有水管。
作为本实用新型的一种优选技术方案，所述溶解室一侧设有输水管以及设置在输水管一端的第二电磁阀，所述输水管上另设有第二传感器。
作为本实用新型的一种优选技术方案，所述圆柱外壳底部设有保护垫以及设置在保护垫底部的基座。
作为本实用新型的一种优选技术方案，所述圆柱外壳与所述原水输入管通过固定枢纽相连。
本实用新型所达到的有益效果是：该种混凝土泵站污水处理设备，由于粗格栅与细格栅的设置，能够将污水中的大块沉淀物过滤掉，避免对污水处理设备的堵塞，采用细砂沉淀室与水源层的分开设计，能够加强对污水的处理效果，通过第一传感器控制第一电磁阀将排砂管中的沉砂放出，通过第二传感器控制第二电磁阀将处理过的污水排出，由于保护垫的设置，能够对圆柱外壳起到保护作用，延长其使用寿命，由于碱水池的设置，能够对污水进行碱性处理，降低其酸性，由于溶解室顶部连接有水管，能够通过水管放水至溶解室中和污水。
