申请日2015.11.23
公开(公告)日2016.08.03
IPC分类号C02F1/58; C02F1/72; C02F1/78; C02F103/32
摘要
本实用新型涉及酒精工业废水脱色设备，包括反应塔以及设于反应塔内部的进水管和布水器，所述反应塔内部分为上部空塔区间和下部催化剂填充区间;所述反应塔外壁的顶部开设有进水口和固体催化剂进料口，所述进水口通过进水管连接布水器。所述反应塔外壁的侧部设有液体催化剂进药口，所述液体催化剂进药口通过进药管道连接所述布水器。所述反应塔外壁的底部设有臭氧入口，供臭氧自反应塔底部进入反应塔。所述上部空塔区间于反应塔内壁处设有出水堰，供处理的酒精工业废水排出。本实用新型能方便、快速、有效地脱除酒精工业废水的色素，解决外排污水的色度达标问题。
权利要求书

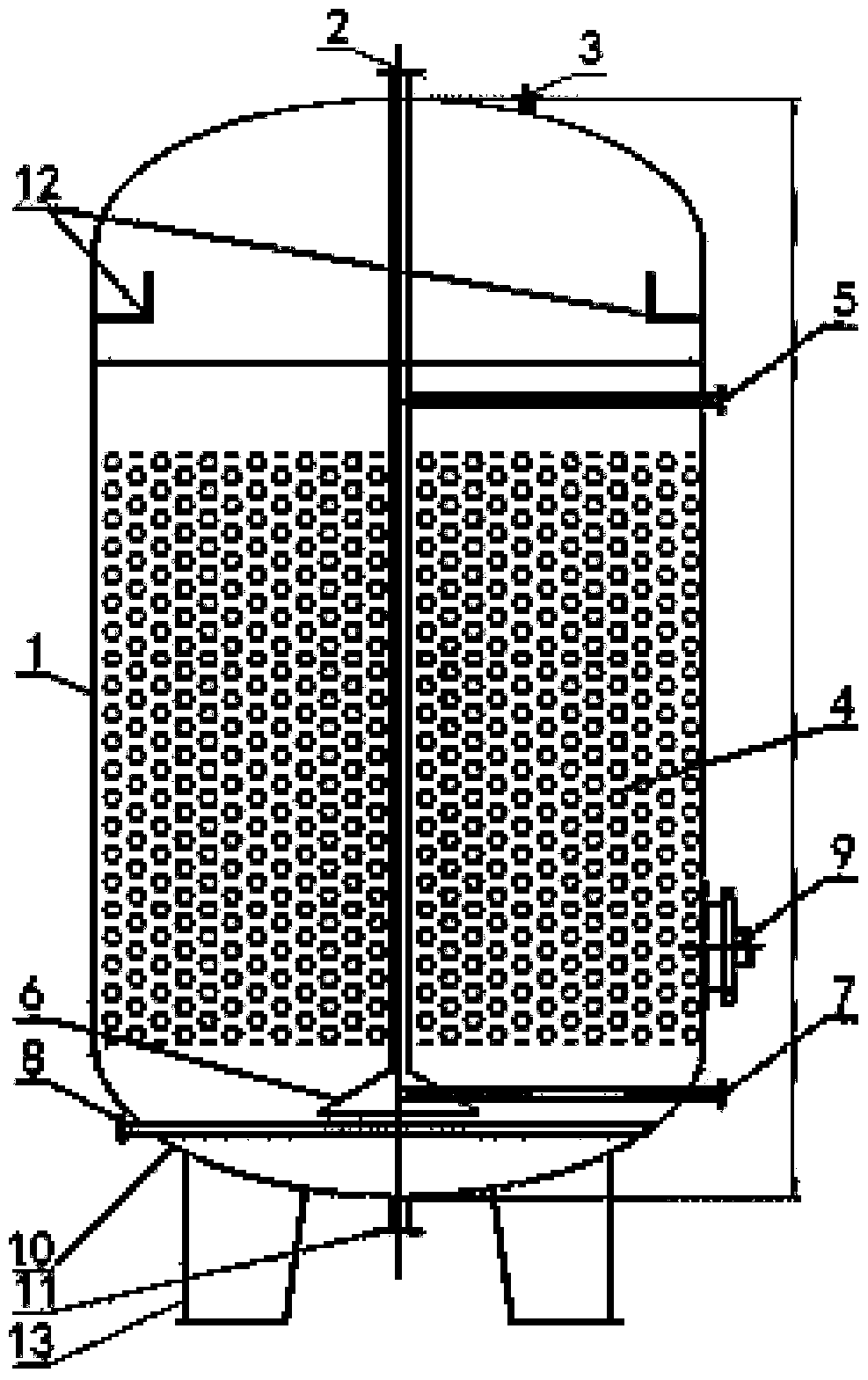

1.酒精工业废水脱色设备，其特征在于，包括反应塔以及设于反应塔内部的进水管和布水器，所述反应塔内部分为上部空塔区间和下部催化剂填充区间;所述反应塔外壁的顶部开设有进水口和固体催化剂进料口，所述进水口通过进水管连接布水器，所述布水器位于反应塔的底部供酒精工业废水自底部均匀进入所述反应塔;所述反应塔外壁的侧部设有液体催化剂进药口，所述液体催化剂进药口通过进药管道连接所述布水器;所述反应塔外壁的底部设有臭氧入口，供臭氧自反应塔底部进入反应塔;所述上部空塔区间于反应塔内壁处设有出水堰，供处理的酒精工业废水排出。
2.根据权利要求1所述酒精工业废水脱色设备，其特征在于，所述反应塔的直径为3000mm-3600mm，高度为6000mm-6500mm，所述下部填充区间的高度为4000mm，所述布水器设于距离所述反应塔500mm处，所述臭氧入口设于距离反应塔底部400mm处，所述出水堰设于距离所述反应塔底部350mm处。
3.根据权利要求1所述酒精工业废水脱色设备，其特征在于，所述下部固体催化剂填充区间填充SD-Ⅱ固体催化剂。
4.根据权利要求1所述酒精工业废水脱色设备，其特征在于，所述进水管设于反应塔中心轴位置，且所述布水器位于其所在的水平横截面中心。
5.根据权利要求1所述酒精工业废水脱色设备，其特征在于，所述反应塔外壁的上部还设有加药口，所述加药口通过加药管道连接所述进水管。
6.根据权利要求5所述酒精工业废水脱色设备，其特征在于，所述加药口为供SDY-2催化剂进入的入口。
7.根据权利要求1所述酒精工业废水脱色设备，其特征在于，所述反应塔外壁上设有用于检修的人孔。
8.根据权利要求1-5或6-7任一所述酒精工业废水脱色设备，其特征在于，所述反应塔底部为弧形泥斗。
9.根据权利要求8所述酒精工业废水脱色设备，其特征在于，所述反应塔下方设有高度可调节支架。
10.根据权利要求9所述酒精工业废水脱色设备，其特征在于，所述反应塔底部设置有放空口。
说明书
酒精工业废水脱色设备
技术领域
本实用新型涉及酒精废水处理技术领域，具体涉及的是一种酒精工业废水脱色设备。
背景技术
酒精用途广泛，其生产工业是我国排放污染物浓度最高的行业之一。酒精工业废水中的各类有机物易发生生色反应，使其颜色重、大多呈棕色，色度约为1.0×104倍，超出国家规定的《发酵酒精和白酒工业水污染物排放标准(GB27631-2011)》中色度排放标准125-250倍，若排入水体不仅影响感官，且会降低水体溶解氧浓度和透光率，破坏水生态环境。相关技术中，常用的工业废水脱色设备存在诸多缺陷：活性碳吸附、树脂吸附成本高、推广难;臭氧氧化设备应用较为广泛，在处理其他工业废水方面有较好的使用效果，但工业酒精废水中所含发色基团多以苯环、杂环类物质化合物形式存在，空间结构更稳定，臭氧氧化难以破坏其结构，脱色效果差。
实用新型内容
针对上述问题，本实用新型的目的是提供一种酒精工业废水脱色设备，解决目前常用脱色设备的成本高、推广难，以及脱色效果差的技术问题。
为解决上述技术问题，本实用新型采用的技术方案是酒精工业废水脱色设备，包括反应塔以及设于反应塔内部的进水管和布水器，所述反应塔内部分为上部空塔区间和下部催化剂填充区间。所述反应塔外壁的顶部开设有进水口和固体催化剂进料口，所述进水口通过进水管连接布水器，所述布水器位于反应塔的底部供酒精工业废水自底部均匀进入所述反应塔。所述反应塔外壁的侧部设有液体催化剂进药口，所述液体催化剂进药口通过进药管道连接所述布水器。所述反应塔外壁的底部设有臭氧入口，供臭氧自反应塔底部进入反应塔;所述上部空塔区间于反应塔内壁处设有出水堰，供处理的酒精工业废水排出。
作为优选，所述反应塔的直径为3000mm-3600mm，高度为6000mm-6500mm，所述下部填充区间的高度为4000mm，所述布水器设于距离所述反应塔500mm处，所述臭氧入口设于距离反应塔底部400mm处，所述出水堰设于距离所述反应塔底部350mm处。
作为优选，所述下部固体催化剂填充区间填充SD-Ⅱ固体催化剂。
作为优选，所述反应塔外壁的上部还设有加药口，所述加药口通过加药管道连接所述进水管。
作为优选，所述加药口为供SDY-2催化剂进入的入口。
作为优选，所述反应塔外壁上设有用于检修的人孔。
作为优选，所述人孔设于距离反应塔底部500-750mm处。
作为优选，所述反应塔底部为弧形泥斗。
作为优选，所述反应塔下方设有高度可调节的支架。
作为优选，所述反应塔底部设置有放空口。
本实用新型能方便、快速、有效地脱除酒精工业废水的色素，解决外排污水的色度达标问题。
