申请日2015.08.27
公开(公告)日2016.02.17
IPC分类号C02F9/10; C02F103/28
摘要
本实用新型涉及一种溶液提浓装置，具体为一种磺化后的造纸废水的提浓装置，它包括稀液进口，所述的稀液进口连接到半提浓装置，所述的半提浓装置通过输液管连接到半浓液收集盒，所述的半浓液收集盒通过输液管连接到浓液收集盒，且它们之间的输液管上设置有第一液泵;所述的浓液收集盒通过输液管连接到循环提浓装置的进液口，且它们之间的输液管上设置有第二液泵，所述的循环提浓装置的出液口通过输液管连接到浓液收集盒;本实用新型的目的是提供一种磺化后的造纸废水的提浓装置，采用分段的方式进行蒸发提浓，先将其蒸发成半浓液，之后再将半浓液经过循环蒸发，达到提浓的效果，可以减少提浓过程中的气泡现象和管路堵塞现象。
权利要求书
1.一种磺化后的造纸废水的提浓装置，其特征在于，它包括稀液进口(1)，所述的稀液进口(1)连接到半提浓装置(2)，所述的半提浓装置(2)通过输液管(5)连接到半浓液收集盒(3)，所述的半浓液收集盒(3)通过输液管(5)连接到浓液收集盒(6)，且它们之间的输液管(5)上设置有第一液泵(4);所述的浓液收集盒(6)通过输液管(5)连接到循环提浓装置(8)的进液口，且它们之间的输液管(5)上设置有第二液泵(7)，所述的循环提浓装置(8)的出液口通过输液管(5)连接到浓液收集盒(6)。
2.根据权利要求1所述的一种磺化后的造纸废水的提浓装置，其特征在于，所述的半提浓装置(2)包括不低于两个通过输液管(5)串联在一起的蒸发器(10)，第一个蒸发器(10)与稀液进口(1)相连，最后一个蒸发器(10)通过输液管(5)连接到半浓液收集盒(3)。
3.根据权利要求1所述的一种磺化后的造纸废水的提浓装置，其特征在于，所述的循环提浓装置(8)包括不低于两个通过输液管(5)串联在一起的蒸发器(10)和通过输液管(5)与最后一个蒸发器(10)相连的过滤器(11)，第一个蒸发器(10)通过输液管(5)与第二液泵(7)相连，过滤器(11)通过输液管(5)连接到浓液收集盒(6)。
4.根据权利要求1-3任一项所述的一种磺化后的造纸废水的提浓装置，其特征在于，所述的半浓液收集盒(3)与连接到第一液泵(4)的输液管(5)的配合处嵌入有过滤网(9)，所述的过滤网(9)的直径大于输液管(5)的外径，且过滤网(9)贴住输液管(5)的端部。
说明书
一种磺化后的造纸废水的提浓装置
技术领域
本实用新型涉及一种溶液提浓装置，具体为一种磺化后的造纸废水的提浓装置。
背景技术
造纸废水中含有大量的木质素，可以提取出来进行利用，提取的步骤一般需要先对造纸废水进行磺化，之后进行提浓。
现有的溶液提浓大多都是采用蒸发器将溶液中的水分蒸发出去，进而达到提浓效果，大多都是采用一步蒸发的方式，只需要一个蒸发器即可实现提浓的效果;但是经过磺化后的造纸废液，有些性能发生了改变，其蒸发强度加大，表面活性强烈，蒸发提浓过程中容易起泡和，堵塞管路，采用传统的一次性蒸发提浓的方式根本无法进行，因此，亟需设计一种提浓装置，让其很好的适应磺化后的造纸废液蒸发提浓，达到良好的提浓效果。
实用新型内容
本实用新型的目的是提供一种磺化后的造纸废水的提浓装置，采用分段的方式进行蒸发提浓，先将其蒸发成半浓液，之后再将半浓液经过循环蒸发，达到提浓的效果，可以减少提浓过程中的气泡现象和管路堵塞现象。

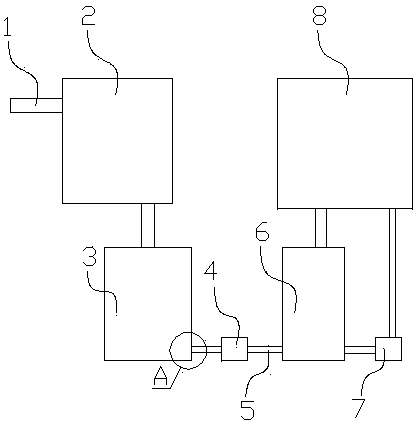

为了实现以上目的，本实用新型采用的技术方案为：一种磺化后的造纸废水的提浓装置，其特征在于，它包括稀液进口(1)，所述的稀液进口(1)连接到半提浓装置(2)，所述的半提浓装置(2)通过输液管(5)连接到半浓液收集盒(3)，所述的半浓液收集盒(3)通过输液管(5)连接到浓液收集盒(6)，且它们之间的输液管(5)上设置有第一液泵(4);所述的浓液收集盒(6)通过输液管(5)连接到循环提浓装置(8)的进液口，且它们之间的输液管(5)上设置有第二液泵(7)，所述的循环提浓装置(8)的出液口通过输液管(5)连接到浓液收集盒(6)。
进一步的，所述的半提浓装置(2)包括不低于两个通过输液管(5)串联在一起的蒸发器(10)，第一个蒸发器(10)与稀液进口(1)相连，最后一个蒸发器(10)通过输液管(5)连接到半浓液收集盒(3)。
进一步的，所述的循环提浓装置(8)包括不低于两个通过输液管(5)串联在一起的蒸发器(10)和通过输液管(5)与最后一个蒸发器(10)相连的过滤器(11)，第一个蒸发器(10)通过输液管(5)与第二液泵(7)相连，过滤器(11)通过输液管(5)连接到浓液收集盒(6)。
进一步的，所述的半浓液收集盒(3)与连接到第一液泵(4)的输液管(5)的配合处嵌入有过滤网(9)，所述的过滤网(9)的直径大于输液管(5)的外径，且过滤网(9)贴住输液管(5)的端部。
本实用新型的有益效果为：
1、采用分段的方式进行蒸发提浓，先将其蒸发成半浓液，之后再将半浓液经过循环蒸发，达到提浓的效果，采用这种提浓装置进行提浓，可以减少提浓过程中硫化造纸废水的蒸发现象，同时可以减少提浓过程中的气泡现象和管路堵塞现象。
2、半提浓装置采用多个串联蒸发器进行蒸发提浓，达到多级提浓的效果，进而将挥发降到最低程度，同时进一步减少了气泡现象和管路堵塞现象。
3、循环提浓装置采用多个串联蒸发器进行蒸发提浓，同时还设置有过滤器，可以减少循环提浓过程中半浓液的挥发，防止气泡和管路堵塞的发生，同时还可以过滤掉液体中的一些固体杂质。
4、过滤网的设置，过滤掉半浓液中的固体杂质，使其进入到浓液收集盒时的固体杂质大大降低。
