申请日2015.08.27
公开(公告)日2016.02.24
IPC分类号C02F9/06; C02F103/04
摘要
本实用新型涉及一种智能化纯水处理装置，包括砂碳预处理装置、反渗透膜处理装置、电化去离子膜处理装置和抛光床终端处理装置，还包括PLC控制装置和与PLC输出端口连接的触摸显示屏，PLC控制装置包括砂碳预处理控制模块、反渗透膜处理控制模块、电化去离子膜处理控制模块和抛光床终端处理控制模块;砂碳预处理控制模块的输入输出端口分别与砂碳预处理控制装置的输出输入端口连接;抛光床终端处理控制模块的输入输出端口与抛光床终端处理控制装置的输出输入端口连接。本实用新型采用设备模块集成化装置，灵活性高、结构紧凑;控制屏显示纯水系统运行信息，界面清晰明了，操作人员维护便捷，工作效率更高。
权利要求书
1.一种智能化纯水处理装置，包括砂碳预处理装置、反渗透膜处理装置、电化去离子膜处理装置和抛光床终端处理装置，其特征在于：还包括PLC控制装置和与PLC输出端口连接的触摸显示屏，所述PLC控制装置包括砂碳预处理控制模块、反渗透膜处理控制模块、电化去离子膜处理控制模块和抛光床终端处理控制模块;所述砂碳预处理控制模块的输入输出端口分别与砂碳预处理控制装置的输出输入端口连接、所述反渗透膜处理控制模块的输入输出端口与反渗透膜处理控制装置的输出输入端口连接，所述电化去离子膜处理控制模块的输入输出端口与电化去离子膜处理控制装置的输出输入端口连接，所述抛光床终端处理控制模块的输入输出端口与抛光床终端处理控制装置的输出输入端口连接。
2.根据权利要求1所述的智能化纯水处理装置，其特征在于：所述砂碳预处理装置、反渗透膜处理装置、电化去离子膜处理装置和抛光床终端处理装置分别设有使用寿命提示端口;所述使用寿命提示端口通过数据线将各个装置的使用寿命周期反馈至PLC控制装置，由PLC设置报警时间并传输至触摸显示屏。
3.根据权利要求1所述的智能化纯水处理装置，其特征在于：所述智能化纯水处理装置还包括水泵故障、液位及水质的故障报警信号端口，所述信号端口由PLC传输至触摸显示屏。
4.根据权利要求2所述的智能化纯水处理装置，其特征在于：所述砂碳预处理装置与原料水储罐连接，所述砂碳预处理装置包括依次连接的多介质机械过滤器、活性炭过滤器与加热器。
5.根据权利要求1所述的智能化纯水处理装置，其特征在于：所述反渗透膜处理装置包括依次连接的软化器、精密过滤器及反渗透RO单元，且所述反渗透RO单元包括高压泵、反渗透本体装置、清洗和冲洗系统;所述反渗透本体装置包括反渗透膜、膜容器、高压泵、加药泵以及清洗泵。
6.根据权利要求1所述的智能化纯水处理装置，其特征在于：所述电化去离子膜处理装置采用EDI-2型电去离子装置。
说明书
一种智能化纯水处理装置
技术领域
本实用新型涉及一种智能化纯水处理装置，属于机械技术领域。
背景技术
大多数现代工业对工业用水水质都有其特殊要求，特别在原子能发电、制药、电子等工业，对水质纯度的要求几乎接近理论值。纯水定义以及它所要求水质标准，正是伴随着电子等工业用水的要求而出现的。随着要求的提高，特别是在制备大规模集成电路兴起之后，纯水的定义也发生了迅速的变化。由于选择性透过分离膜如反渗透膜、超滤膜等等的开发和广泛应用，使得最终水质目标都得以实现。膜分离技术能有效地去除水中溶解物、胶体、微粒、细菌等，因而，目前，纯水的微粒数可以严格限制在10个/毫升(直径小于0.1微米)以下。
目前，国外对于纯水工艺的研究要比国内先进，主要是膜技术的广泛应用。我国在1992年制定了中国国家实验室分析用水标准(GB6682-92)，从此，我国的纯水处理进入了快速发展轨道。随着PLC的发展，纯水处理控制系统逐渐从DCS过渡到现场总线。目前，国内的水处理控制系统比较成熟，与国外差距不大，主要是向是智能化、网络化发展。
PLC是一种可编程控制器，有着运算速度高、指令丰富、功能强大、可靠性高、使用方便、编程灵活、抗干扰能力强等特点。近几年，随着科学技术的不断进步，各行业对其生产设备和系统的自动化程度要求越来越高，采用现代自动化控制技术对减轻劳动强度、优化生产工艺、提高劳动生产率和降低生产成本起着很重要的作用。使用PLC控制系统可以灵活地实现各种工作方式的控制和切换，例如可实现自动-手动、手动-自动的无扰动切换。这一点对纯水水处理系统的正常工作至关重要，自动方式下如PLC出现故障，可以手工保证机组运行，而且根据PLC的错误代码可以较为方便地排除故障，简化了维护工作。
但是目前的纯水处理装置相对还比较传统，结构复杂且不够智能集成化，出现问题检修不方便、维护起来时间滞后、效率低下。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种可靠性高、交互性好、工作效率高的智能化纯水处理装置。

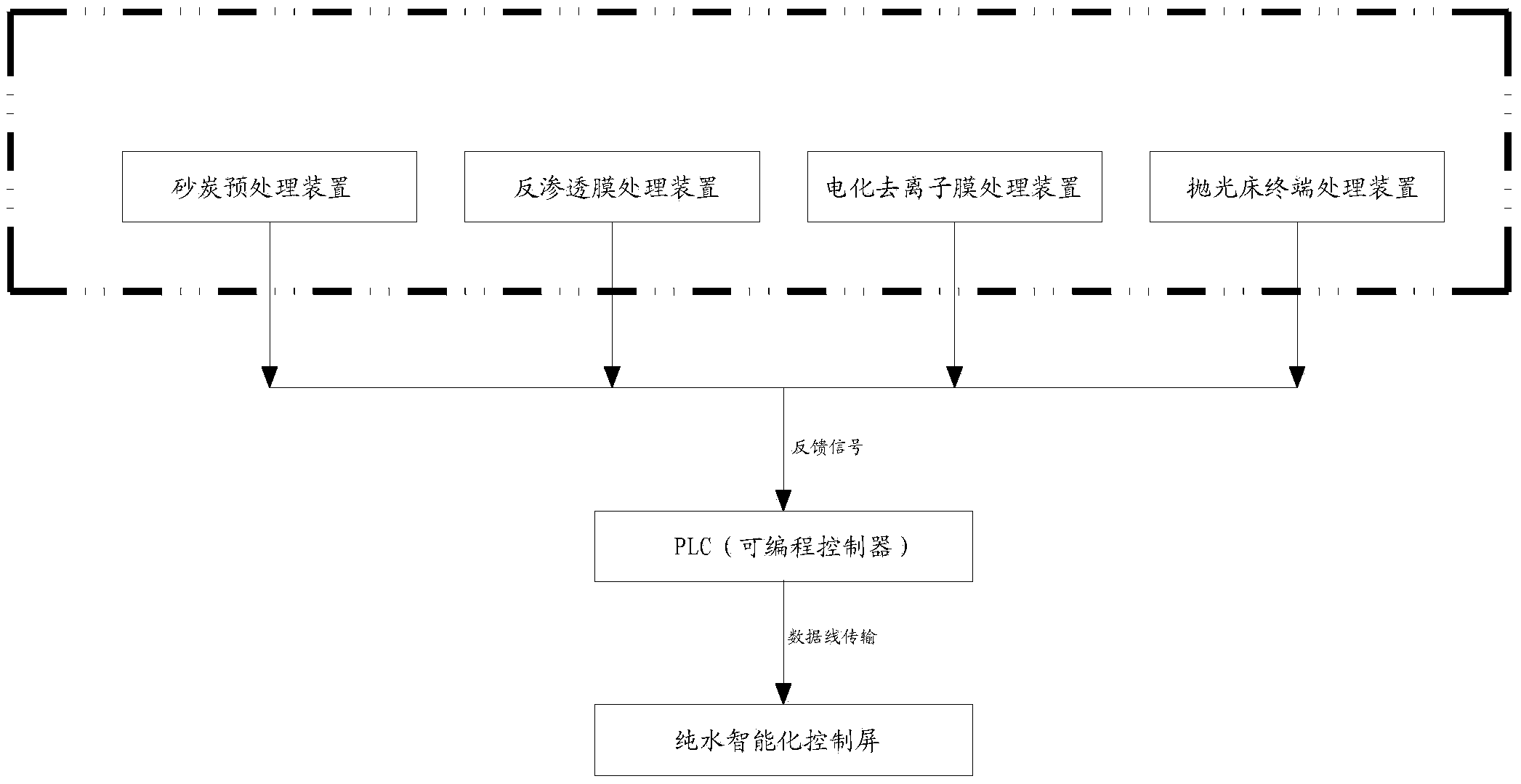

为了解决以上技术问题，本实用新型提供一种智能化纯水处理装置，包括砂碳预处理装置、反渗透膜处理装置、电化去离子膜处理装置和抛光床终端处理装置，其特征在于：还包括PLC控制装置和与PLC输出端口连接的触摸显示屏，所述PLC控制装置包括砂碳预处理控制模块、反渗透膜处理控制模块、电化去离子膜处理控制模块和抛光床终端处理控制模块;所述砂碳预处理控制模块的输入输出端口分别与砂碳预处理控制装置的输出输入端口连接、所述反渗透膜处理控制模块的输入输出端口与反渗透膜处理控制装置的输出输入端口连接，所述电化去离子膜处理控制模块的输入输出端口与电化去离子膜处理控制装置的输出输入端口连接，所述抛光床终端处理控制模块的输入输出端口与抛光床终端处理控制装置的输出输入端口连接。
本实用新型进一步限定的技术方案是：所述砂碳预处理装置、反渗透膜处理装置、电化去离子膜处理装置和抛光床终端处理装置分别设有使用寿命提示端口;所述使用寿命提示端口通过数据线将各个装置的使用寿命周期反馈至PLC控制装置，由PLC设置报警时间并传输至触摸显示屏。
进一步的，所述智能化纯水处理装置还包括水泵故障、液位及水质等故障报警信号端口，所述信号端口由PLC传输至触摸显示屏。
进一步的，所述砂碳预处理装置与原料水储罐连接，所述砂碳预处理装置包括依次连接的多介质机械过滤器、活性炭过滤器与加热器。
进一步的，所述反渗透膜处理装置包括依次连接的软化器、精密过滤器及反渗透RO单元，且所述反渗透RO单元包括高压泵、反渗透本体装置、清洗和冲洗系统;所述反渗透本体装置包括反渗透膜、膜容器、高压泵、加药泵以及清洗泵。
进一步的，所述电化去离子膜处理装置采用EDI-2型电去离子装置。
本实用新型的有益效果是：本实用新型采用设备模块集成化装置，灵活性高、结构紧凑;控制屏显示纯水系统运行信息，界面清晰明了，操作人员维护便捷，工作效率更高;有耗材滤料/滤芯/反渗透膜/电化去离子模块更换提醒功能，先预警，再报警;主动掌控，及时更换，无需通过发生故障后确定更换时间，确保水质水量。系统智能自检，监控并保存操作数据，故障即时报警，人机对话，可及时排除问题，确保纯水系统安全稳定运行。
