申请日2015.08.27
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要
本实用新型公开一种石英砂污水处理循环利用装置，包括一级生化池、二级生化池、三级生化池和处理室，所述一级生化池和二级生化池顶面均设有与其内部连通的加液斗，所述加液斗由透明材料制成，所述加液斗外壁设有刻度层，所述一级生化池和二级生化池内顶面均设有由搅拌电机驱动的转轴，所述转轴上设有搅拌叶片，所述三级生化池内顶面设有数根竖直向下的水草种植杆，所述水草种植杆侧面均匀开有种植孔，所述三级生化池内底面设有数块倾斜的沉淀板，所述沉淀板与三级生化池内底面之间形成沉淀腔。本实用新型能够方便、有效的进行污水的处理，保证处理的效果。
权利要求书

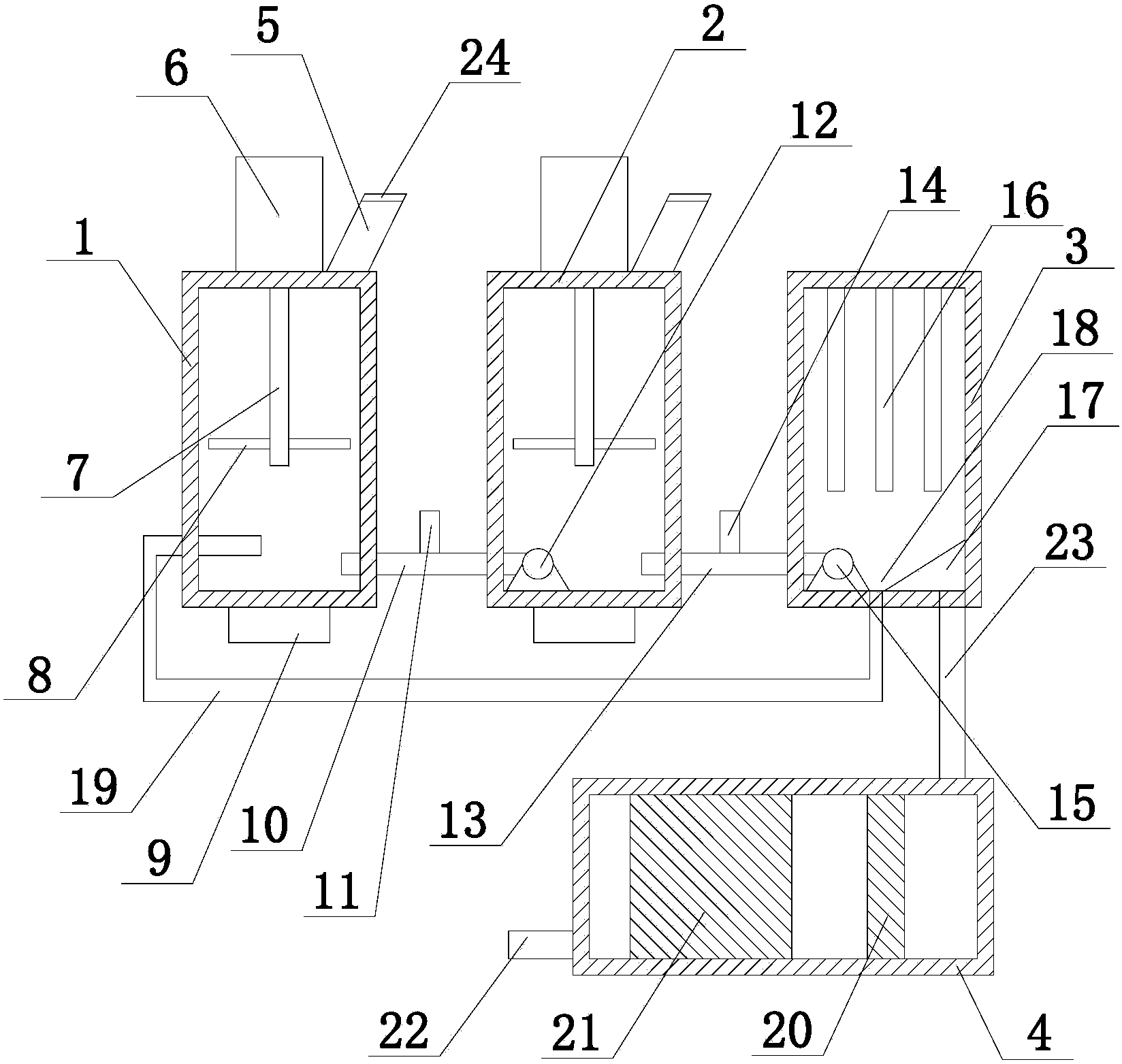

1.一种石英砂污水处理循环利用装置，其特征在于：包括一级生化池(1)、二级生化池(2)、三级生化池(3)和处理室(4)，所述一级生化池(1)和二级生化池(2)顶面均设有与其内部连通的加液斗(5)，所述加液斗(5)由透明材料制成，所述加液斗(5)外壁设有刻度层，所述一级生化池(1)和二级生化池(2)内顶面均设有由搅拌电机(6)驱动的转轴(7)，所述转轴(7)上设有搅拌叶片(8)，所述搅拌叶片(8)均为伸缩结构，所述一级生化池(1)和二级生化池(2)底部均设有与其内部连通的曝气机(9)，所述一级生化池(1)和二级生化池(2)通过第一连接管(10)连通，所述第一连接管(10)上设有第一污染物成分检测头(11)，所述第一连接管(10)位于二级生化池(2)的一端设有第一抽吸泵(12)，所述二级生化池(2)和三级生化池(3)之间通过第二连接管(13)连通，所述第二连接管(13)上设有第二污染物成分检测头(14)，所述第二连接管(13)位于三级生化池(3)的一端设有第二抽吸泵(15)，所述三级生化池(3)内顶面设有数根竖直向下的水草种植杆(16)，所述水草种植杆(16)侧面均匀开有种植孔，所述三级生化池(3)内底面设有数块倾斜的沉淀板(17)，所述沉淀板(17)与三级生化池(3)内底面之间形成沉淀腔(18)，所述三级生化池(3)内底面通过回流管(19)与一级生化池(1)连通，所述三级生化池(3)与处理室(4)之间通过第三连接管(23)连通，所述处理室(4)内沿进水方向依次设有活性炭过滤网(20)和紫外线消毒装置(21)，所述处理室(4)远离活性炭过滤网(20)的一端设有出水管(22)。
2.根据权利要求1所述的一种石英砂污水处理循环利用装置，其特征在于：所述加液斗(5)顶面均设有与其铰接的斗盖(24)。
3.根据权利要求1或2所述的一种石英砂污水处理循环利用装置，其特征在于：所述搅拌叶片(8)包括与转轴(7)连接的基片，所述基片远离转轴(7)的一端开有滑槽，所述滑槽内设有与其滑动连接的滑动片。
4.根据权利要求1或2所述的一种石英砂污水处理循环利用装置，其特征在于：所述第一污染物成分检测头(11)和第二污染物成分检测头(14)分别与第一连接管(10)和第二连接管(13)螺纹连接。
5.根据权利要求1或2所述的一种石英砂污水处理循环利用装置，其特征在于：所述沉淀板(17)厚度为5cm。
说明书
一种石英砂污水处理循环利用装置
技术领域
本实用新型属于污水处理领域，具体涉及一种石英砂污水处理循环利用装置。
背景技术
石英砂的处理流程一般是先将石英砂与水混合，然后进行磁选，磁选之后进行会对石英砂进行分级。分级的过程中，会将与石英砂掺杂的水分离出来。但是经过与石英砂的混合和磁选之后，分级后的水中存在着一定的污染物质。因此，这些水是不能直接进行排放的。为了达到排放的需求，一般都需要对水进行净化处理。但是，目前常用的净化处理装置，要么结构太过复杂，造价太高;要么污水处理的效果不好，很难满足实际的需求。
实用新型内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种石英砂污水处理循环利用装置，能够方便、有效的进行污水的处理，保证处理的效果。
本实用新型所采用的技术方案是：一种石英砂污水处理循环利用装置，包括一级生化池、二级生化池、三级生化池和处理室，所述一级生化池和二级生化池顶面均设有与其内部连通的加液斗，所述加液斗由透明材料制成，所述加液斗外壁设有刻度层，所述一级生化池和二级生化池内顶面均设有由搅拌电机驱动的转轴，所述转轴上设有搅拌叶片，所述搅拌叶片均为伸缩结构，所述一级生化池和二级生化池底部均设有与其内部连通的曝气机，所述一级生化池和二级生化池通过第一连接管连通，所述第一连接管上设有第一污染物成分检测头，所述第一连接管位于二级生化池的一端设有第一抽吸泵，所述二级生化池和三级生化池之间通过第二连接管连通，所述第二连接管上设有第二污染物成分检测头，所述第二连接管位于三级生化池的一端设有第二抽吸泵，所述三级生化池内顶面设有数根竖直向下的水草种植杆，所述水草种植杆侧面均匀开有种植孔，所述三级生化池内底面设有数块倾斜的沉淀板，所述沉淀板与三级生化池内底面之间形成沉淀腔，所述三级生化池内底面通过回流管与一级生化池连通，所述三级生化池与处理室之间通过第三连接管连通，所述处理室内沿进水方向依次设有活性炭过滤网和紫外线消毒装置，所述处理室远离活性炭过滤网的一端设有出水管。
作为优选，所述加液斗顶面均设有与其铰接的斗盖。
作为优选，所述搅拌叶片包括与转轴连接的基片，所述基片远离转轴的一端开有滑槽，所述滑槽内设有与其滑动连接的滑动片。
作为优选，所述第一污染物成分检测头和第二污染物成分检测头分别与第一连接管和第二连接管螺纹连接。
作为优选，所述沉淀板厚度为5cm。
本实用新型的有益效果在于：通过一级生化池、二级生化池、三级生化池和处理室的四级处理，能有效的过滤和净化污水中的有害物质。回流管的设置，能在三级生化池不能完全净化的情况下进行回流，进行再一次的净化处理，保证处理的彻底性。
