申请日2015.09.23
公开(公告)日2016.03.02
IPC分类号B01D21/02; B08B9/093
摘要
本实用新型公开了废水沉淀池斜板在线清洗装置，包括斜板(1)、斜板支撑钢架(2)、孔(3)、曝气管装置(4)、主干管(5)、连接压缩空气管(6)、枝干管(7)，所述斜板(1)在斜板支撑钢架(2)上，所述曝气管装置(4)在斜板支撑钢架(2)下方，所述主干管(5)和枝干管(7)成“主”字型排布，所述枝干管(7)两侧设置若干孔(3)，所述主干管(5)与连接压缩空气管(6)连接。本实用新型在对沉淀池斜板进行清洗的过程中，无需将沉淀池内废水排空，不会出现污泥反槽现象，可以解决斜板沉淀池不易清理的问题。同时，由于曝气管距离斜板较近，因此，可以获得更大的机械冲刷力，达到更好的清洁效果。
摘要附图
权利要求书
1.废水沉淀池斜板在线清洗装置，其特征在于，包括斜板(1)、斜板支撑钢架(2)、孔(3)、曝气管装置(4)、主干管(5)、连接压缩空气管(6)、枝干管(7)，所述斜板(1)在斜板支撑钢架(2)上，所述曝气管装置(4)在斜板支撑钢架(2)下方，所述主干管(5)和枝干管(7)成“主”字型排布，所述枝干管(7)两侧设置若干孔(3)，所述主干管(5)与连接压缩空气管(6) 连接。
2.根据权利要求1所述的废水沉淀池斜板在线清洗装置，其特征在于，所述曝气管装置(4)与斜板支撑钢架(2)之间的距离在80-150mm之间。
3.根据权利要求1所述的废水沉淀池斜板在线清洗装置，其特征在于，所述孔(3)与水平线呈30-60°，孔径在2-8mm之间。
4.根据权利要求1所述的废水沉淀池斜板在线清洗装置，其特征在于，所述主干管(5)和所述枝干管(7)材质为PVC，直径20-30mm。
说明书
废水沉淀池斜板在线清洗装置
技术领域
本实用新型涉及废水处理领域，尤其涉及废水沉淀池斜板在线清洗装置。
背景技术
斜板沉淀池广泛应用于包括印制电路板废水在内的多种废水的处理环节，主要作用是使废水中可沉固体(密度大于水的悬浮物)与清液泥水分离。斜板沉淀池是基于浅层理论，斜板部分薄塑料板压膜和粘接制成，绝大部分污泥在上浮过程中会被斜板截留，并随斜板滑落至污泥斗而排出。因此该沉淀池沉淀效率比较高。但随着斜板中污泥的积累，部分斜管堵塞，造成上升流速的不均匀，导致污泥上翻，影响最终的排放的稳定达标。
对于污堵的斜板，一般是采用排空冲洗或曝气的方式进行清洁。排空冲洗效果比较好，但是需要消耗大量的时间，很难作为常规清洁方式。曝气冲洗可在带水的情况下进行维护，但由于曝气管位于沉淀池最下端的泥斗中，故曝气清洁会导致沉淀池污泥的搅动和上翻，且很难迅速恢复。同时，由于斜板距离曝气点位置较远，因此曝气的机械强度不够，斜板很难彻底清理干净。
实用新型内容
针对上述存在的问题，本实用新型的目的是提供一种简便实用的在线清洗装置。

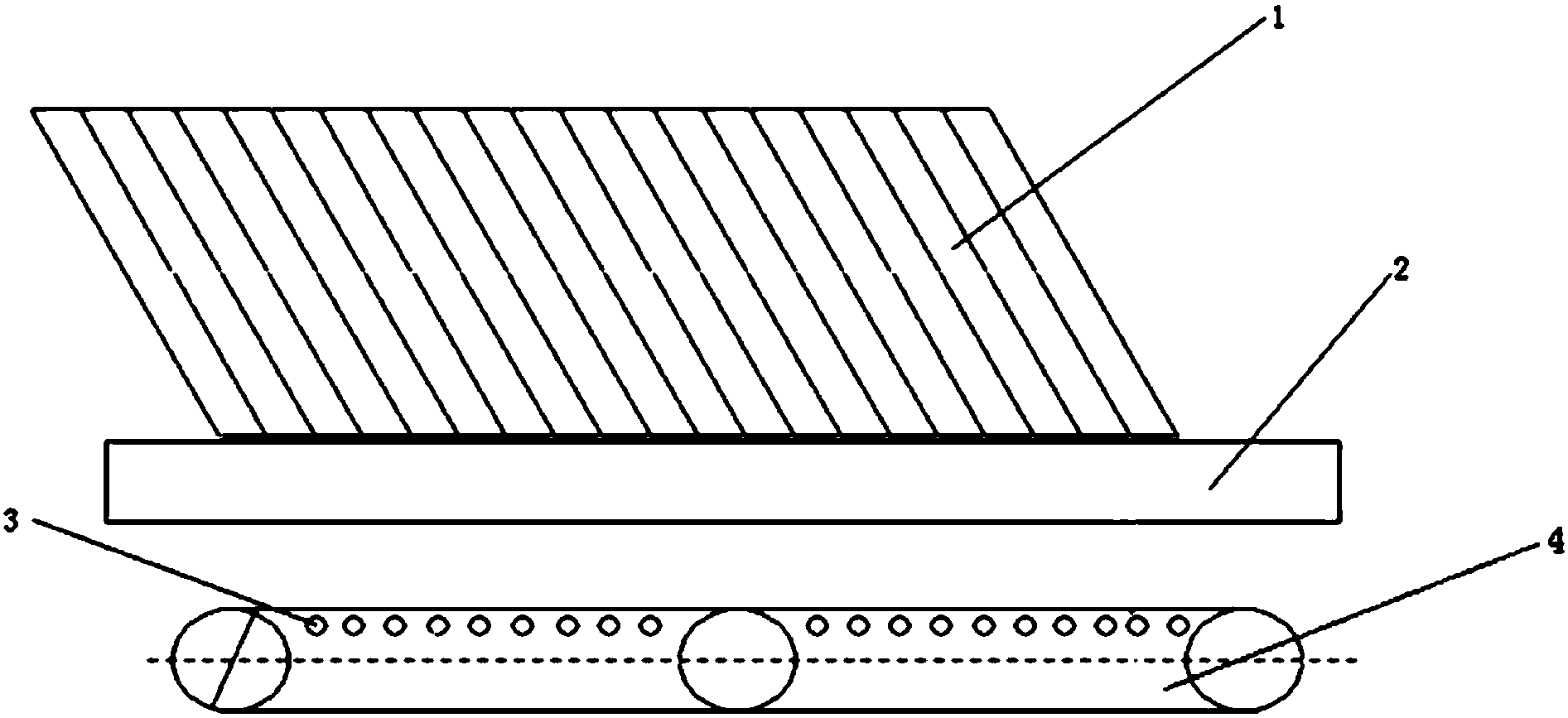

本实用新型的技术方案是：废水沉淀池斜板在线清洗装置，包括斜板1、斜板支撑钢架2、孔3、曝气管装置4、主干管5、连接压缩空气管6、枝干管7，所述斜板1在斜板支撑钢架2上，所述曝气管装置4在斜板支撑钢架2下方，所述主干管5和枝干管7成“主”字型排布，所述枝干管7两侧设置若干孔3，所述主干管5与连接压缩空气管6连接。
所述曝气管装置4与斜板支撑钢架2之间的距离在80-150mm之间。
所述孔3与水平线呈30-60°，孔径在2-8mm之间。
所述主干管5和所述枝干管7材质为PVC，直径20-30mm。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型对沉淀池斜板进行清洗的过程中，无需将沉淀池内废水排空。
(2)本实用新型不会出现污泥反槽现象，可以解决斜板沉淀池不易清理的问题。
(3)本实用新型的曝气管距离斜板更近，因此，可以获得更大的机械冲刷力，达到更好的清洁效果。
