申请日2015.08.27
公开(公告)日2016.01.27
IPC分类号C02F9/02
摘要
本实用新型公开了一种汽水混合超滤景观水处理系统，包括壳体和设置在壳体内的水处理系统，水处理系统通过壳体外设置的进水管道与景观水源连接，所述的水处理系统包括在壳体内通过过滤管道沿水流方向依次设置的增压泵、多介质过滤器、气水混合超滤器;所述的气水混合超滤器包括过滤组件和曝气组件;所述的气水混合超滤器上端连接系统出水管;气水混合超滤器下端通过超滤进气管和空气压缩机连接;所述过滤管道连接于气水混合超滤器的下端。本实用新型能去除水中的悬浮物、细菌、藻类、动植物残渣等各种有害物质，使景观水变得清澈;同时，本实用新型运行稳定，气水混合超滤器通过其曝气组件去除附着在过滤组件上的污染物质，便于清理，设备使用寿命长。
权利要求书
1.一种汽水混合超滤景观水处理系统，包括壳体(13)和设置在壳体(13)内的水处理系统，水处理系统通过壳体外设置的进水管道(1)与景观水源连接，其特征在于：所述的水处理系统包括在壳体(13)内通过过滤管道(6)沿水流方向依次设置的增压泵(2)、多介质过滤器(3)、气水混合超滤器(4);所述的气水混合超滤器(4)包括过滤组件和曝气组件;所述的气水混合超滤器(4)上端连接系统出水管(8);气水混合超滤器(4)下端通过超滤进气管(7)和空气压缩机(5)连接;所述过滤管道(6)连接于气水混合超滤器(4)的下端。
2.根据权利要求1所述的汽水混合超滤景观水处理系统，其特征在于：所述的气水混合超滤器(4)设置反洗进水管(9)和浓水反洗水出水管(10)，反洗进水管(9)和浓水反洗水出水管(10)设置于壳体(13)外。
3.根据权利要求1或2所述的汽水混合超滤景观水处理系统，其特征在于：在进水管道(1)和增压泵(2)之间、多介质过滤器(3)和增压泵(2)之间、多介质过滤器(3)和气水混合超滤器(4)之间均设置有电磁阀(11);在反洗进水管(9)和系统出水管(8)上均设置有电磁阀(11);在多介质过滤器(3)和气水混合超滤器(4)之间设置有压力表(12)。
4.根据权利要求3所述的汽水混合超滤景观水处理系统，其特征在于：所述的水处理系统与PLC控制系统和远程控制系统连接。
说明书
一种汽水混合超滤景观水处理系统
技术领域
本实用新型涉及水净化设备技术领域，具体涉及一种汽水混合超滤景观水处理系统。
背景技术
城市水景及人工湖，由于其开放式的特性，随着尘土、落叶、垃圾的侵入，景观水搁置时间的延长，湖水逐渐变得浑浊，水面悬浮垃圾和水底沉积物增多。加之景观水系统缺少循环，自净能力差，水中藻类和菌类大量滋生，造成水体富营养化，水质进一步恶化。
目前针对景观湖水常用的处理方法为化学杀菌除藻，常规超滤过滤法，化学法虽然是立竿见影，但时间久了水中会出现耐药的藻类，灭藻剂的效能会逐渐下降，投药的间隔会越来越短，而投加的量也越来越多，灭藻剂的品种也要频繁的更换，对环境的二次污染也在不断地增加。由于景观湖水中污染物多为藻类、动植物残渣，粘度大，使用常规超滤过滤，污染物会粘附在膜丝表面，反冲洗很难恢复全通量，长时间运行，会使得膜丝断裂，出水水质不能达标。
发明内容
本实用新型提供一种气水混合超滤景观水处理系统，解决目前景观水处理系统过滤效率低，过滤设备不易清理，设备易堵塞破损导致处理水质不达标的问题。
为了解决上述问题，本实用新型的技术方案为：

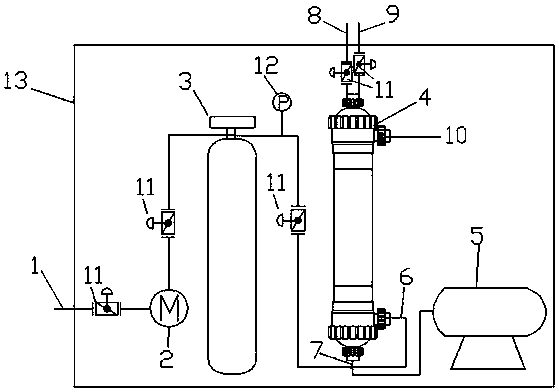

一种汽水混合超滤景观水处理系统，包括壳体和设置在壳体内的水处理系统，水处理系统通过壳体外设置的进水管道与景观水源连接，所述的水处理系统包括在壳体内通过过滤管道沿水流方向依次设置的增压泵、多介质过滤器、气水混合超滤器;所述的气水混合超滤器包括过滤组件和曝气组件;所述的气水混合超滤器上端连接系统出水管;气水混合超滤器下端通过超滤进气管和空气压缩机连接;所述过滤管道连接于气水混合超滤器的下端。
所述的气水混合超滤器设置反洗进水管和浓水反洗水出水管，反洗进水管和浓水反洗水出水管设置于壳体外。
在进水管道和增压泵之间、多介质过滤器和增压泵之间、多介质过滤器和气水混合超滤器之间均设置有电磁阀;在反洗进水管和系统出水管上均设置有电磁阀;在多介质过滤器和气水混合超滤器之间设置有压力表。
所述的水处理系统与PLC控制系统和远程控制系统连接。
本实用新型的有益效果：
1、本实用新型的气水混合超滤器对景观湖水进行处理，景观湖水中的细菌、悬浮物、动植物残渣等污染物质被截留，气水混合超滤器在过滤的同时曝气，气水混合擦洗膜丝表面累积的污染物，使得藻类、细菌、动植物残体等污染物质无法强力附着，其水处理效果好，运行稳定;
2、本实用新型整个系统采用一体化设计，使用寿命长、易安装、易操作;本系统采用智能化控制，可实现自动开关机、连续运行、分段运行等模式，同时具有远程控制程序，用户可在PC终端实现对设备的设置及开关机等操作。
