申请日2015.11.09
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种高污染废水高效处理系统，涉及一种高污染废水高效处理系统，所述气浮池之后依次连接有快速催化反应器和自旋快速沉淀池，所述快速催化反应器和自旋快速沉淀池还设置有加药装置。本实用新型的作用是：占地面积小，停留时间短，流程灵活可控，污水处理效率高，大幅度降低污水色度和COD，有机物去除率达40%～50%，而且将难生化降解物质降解为小分子物质，提高废水可生化性，为后续二级生化处理提供良好反应条件。
权利要求书
1.一种高污染废水高效处理系统，包括气浮池，其特征在于：所述气浮池之后依次连接有快速催化反应器和自旋快速沉淀池，所述快速催化反应器和自旋快速沉淀池还设置有加药装置;所述快速催化反应器包括安装在反应器主体内的射流旋混布水器(2)、填料层(11)和孔板(3)，所述射流旋混布水器(2)设置在填料层(11)的上方且连接至第一污水进水口(1)，所述第一污水进水口(1)连接至气浮池，所述孔板(3)设置在填料层(11)的下方，孔板(3)的下方为第一污水排水口(6)。
2.根据权利要求1所述的高污染废水高效处理系统，其特征在于：所述自旋快速沉淀池包括絮凝悬浮区(16)、集泥区(18)和清水区(20)，所述絮凝悬浮区(16)呈圆筒形，其底部设有底板(15)，底板(15)的下方为第二污水进水管(14)，所述第二污水进水管(14)连接至第一污水排水口(6);所述清水区(20)由锥筒(21)构成并安装在絮凝悬浮区(16)的上方，有排水管(17)连接至清水区(20)的顶部;所述集泥区(18)设置在絮凝悬浮区(16)的中心位置且上部开口，有排泥管(19)连接至集泥区(18)的底部。
3.根据权利要求1所述的高污染废水高效处理系统，其特征在于：所述孔板(3)是由拖板(13)中部搭建工字钢横梁(4)而成，工字钢横梁(4)的底部由无缝管(5)支撑。
4.根据权利要求1所述的高污染废水高效处理系统，其特征在于：所述快速催化反应器还设有反冲洗系统，所述反冲洗系统由反冲洗进水口(12)、反冲洗空气进气口(7)、反冲洗收水堰(8)和反冲洗出水口(9)构成，所述反冲洗进水口(12)和反冲洗空气进气口(7)均连接至孔板(3)的下方，所述反冲洗收水堰(8)设置在填料层(11)的上方并和反冲洗出水口(9)相连，反冲洗水和空气通过孔板(3)上的小孔向上喷射，经填料层(11)后，反冲洗水由反冲洗收水堰(8)收集并从反冲洗出水口(9)排除。
5.根据权利要求1所述的高污染废水高效处理系统，其特征在于：所述快速催化反应器的主体侧壁上设有供孔板(3)维护更换的维护孔(10)。
6.根据权利要求1所述的高污染废水高效处理系统，其特征在于：所述孔板(3)上均布有直径为10-15mm的小孔，孔横向与纵向间距均为90-110mm。
说明书
高污染废水高效处理系统
技术领域
本实用新型涉及污水预处理技术领域，尤其涉及一种高污染废水高效处理系统。
背景技术
污水预处理工艺是污水处理工艺中不可或缺的一个环节。常用污水预处理工艺包括：格栅、预沉、混凝、过滤、气浮、水解酸化等。其中，预沉即大容积，低流速的自然沉淀处理，如沉沙池、初沉池;混凝是利用铁盐，铝盐，等高分子混凝剂，与水中的杂质通过絮凝和架桥作用生成大颗粒沉淀物;过滤：被处理水，流经装有特殊过滤材料装置，如各种滤池等，截留水中杂质，予以去除。经常见污水预处理工艺处理，可以使水的悬浮物、色度、胶体物、挥发性物质等杂志降低到一定程度，但是对COD、BOD的去除效果差，而且对难生化降解的污水处理效率很低。
实用新型内容
本实用新型的目的在于提供一种高污染废水高效处理系统，解决现有的污水处理系统对COD、BOD的去除效果差，而且对难生化降解的污水处理效率很低的问题。
为解决上述问题，本实用新型所采取的技术方案是：

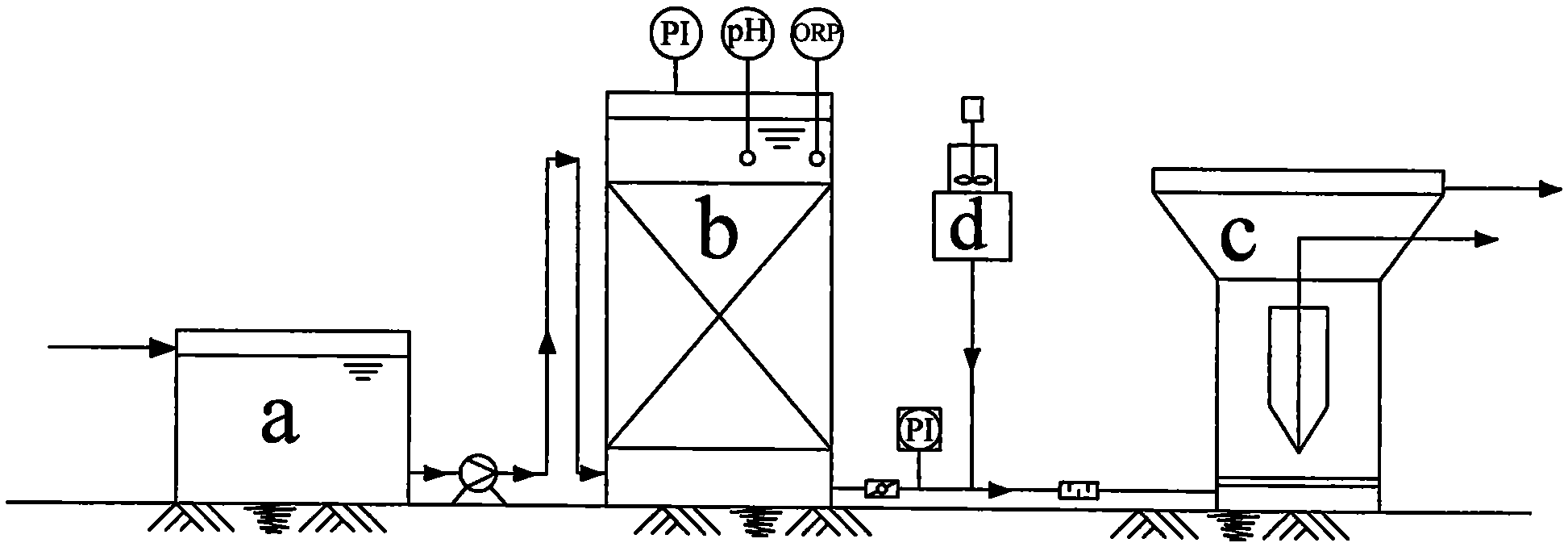

一种高污染废水高效处理系统，包括气浮池，所述气浮池之后依次连接有快速催化反应器和自旋快速沉淀池，所述快速催化反应器和自旋快速沉淀池还设置有加药装置。
进一步的，所述快速催化反应器包括安装在反应器主体内的射流旋混布水器、填料层和孔板，所述射流旋混布水器设置在填料层的上方且连接至第一污水进水口，所述第一污水进水口连接至气浮池，所述孔板设置在R填料层的下方，孔板的下方为第一污水排水口。
进一步的，所述自旋快速沉淀池包括絮凝悬浮区、集泥区和清水区，所述絮凝悬浮区呈圆筒形，其底部设有底板，底板的下方为第二污水进水管，所述第二污水进水管连接至第一污水排水口;所述清水区由锥筒构成并安装在絮凝悬浮区的上方，有排水管连接至清水区的顶部;所述集泥区设置在絮凝悬浮区的中心位置且上部开口，有排泥管连接至集泥区的底部。
进一步的，所述孔板是由拖板中部搭建工字钢横梁而成，工字钢横梁的底部由无缝管支撑。
进一步的，所述快速催化反应器还设有反冲洗系统，所述反冲洗系统由反冲洗进水口、反冲洗空气进气口、反冲洗收水堰和反冲洗出水口构成，所述反冲洗进水口和反冲洗空气进气口均连接至孔板的下方，所述反冲洗收水堰设置在填料层的上方并和反冲洗出水口相连，反冲洗水和空气通过孔板上的小孔向上喷射，经填料层后，反冲洗水由反冲洗收水堰收集并从反冲洗出水口排除。
进一步的，所述快速催化反应器的主体侧壁上设有供孔板维护更换的维护孔。
进一步的，所述孔板上均布有直径为10-15mm的小孔，孔横向与纵向间距均为90-110mm。
采用上述技术方案所产生的有益效果在于：占地面积小，停留时间短，流程灵活可控，污水处理效率高，大幅度降低污水色度和COD，有机物去除率达40%～50%，而且将难生化降解物质降解为小分子物质，提高废水可生化性，为后续二级生化处理提供良好反应条件。
