申请日2015.11.09
公开(公告)日2016.05.18
IPC分类号B01D36/04; B01D53/18; B01D47/06
摘要
本实用新型涉及废水处理技术领域，尤其是一种用于中频炉烟气处理废水循环利用系统，集沉腔池用于接受来自过滤单元和/或冷却喷淋单元的废水，集沉腔池的底部有排渣口，集沉腔池的液面下方还与出水管路连通，出水管路上连有水泵，水泵的出水端与过滤单元和/或冷却喷淋单元喷淋水管连通，集成腔池用于将过滤单元和/或冷却喷淋单元产生的废水收集其起来，废水中的杂质沉淀并由排渣口排出，沉淀下来的较为清洁的水通过水泵再次输送至过滤单元和/或冷却喷淋单元内，从而实现了中频炉烟气处理中产生废水的循环利用。
权利要求书
1.一种中频炉烟气处理废水循环利用系统，其特征在于：集沉腔池(10)用于接受来自过滤单元(20)和/或冷却喷淋单元(30)的废水，集沉腔池(10)的底部有排渣口(11)，集沉腔池(10)的液面下方还与出水管路(40)连通，出水管路(40)上连有水泵(50)，水泵(50)的出水端与过滤单元(20)和/或冷却喷淋单元(30)喷淋水管连通。
2.根据权利要求1所述的中频炉烟气处理废水循环利用系统，其特征在于：集沉腔池(10)是由连接在过滤单元(20)壳体下部的管箱体构成的，过滤单元(20)内的滤网(21)设置在集沉腔池(10)的上方。
3.根据权利要求1或2所述的中频炉烟气处理废水循环利用系统，其特征在于：冷却喷淋单元(30)的废水由管路引连到集沉腔池(10)的内腔中。
4.根据权利要求1所述的中频炉烟气处理废水循环利用系统，其特征在于：水泵(50)与集沉腔池(10)之间的出水管路(40)上连接设置滤芯(41)。
5.根据权利要求1所述的中频炉烟气处理废水循环利用系统，其特征在于：集沉腔池(10)底部设置排渣管(70)，排渣管(70)上设置阀门(71)，阀门(71)前段的排渣管(70)与出水管路(40)的进水端相连。
6.根据权利要求5所述的中频烟气处理废水循环利用系统，其特征在于：所述出水管路(40)整体呈U形管结构，该U形管状的出水管路(40)的开口指向向下，出水管路(40)的最高点与集沉腔池(10)的液面高度吻合。
7.根据权利要求5所述的中频炉烟气处理废水循环利用系统，其特征在于：所述集沉腔池(10)整体呈上大下小的倒锥管状结构，所述排渣管(70)的管长方向竖直且位于集沉腔池(10)的下端小管径端布置。
8.根据权利要求4或5或6所述的中频炉烟气处理废水循环利用系统，其特征在于：所述出水管路(40)的出水口下方设置有沉淀池(60)，沉淀池(60)的出水口与水泵(50)的进水端连通。
说明书
中频炉烟气处理废水循环利用系统
技术领域
本实用新型涉及废水处理技术领域，尤其是一种用于中频炉烟气处理废水循环利用系统。
背景技术

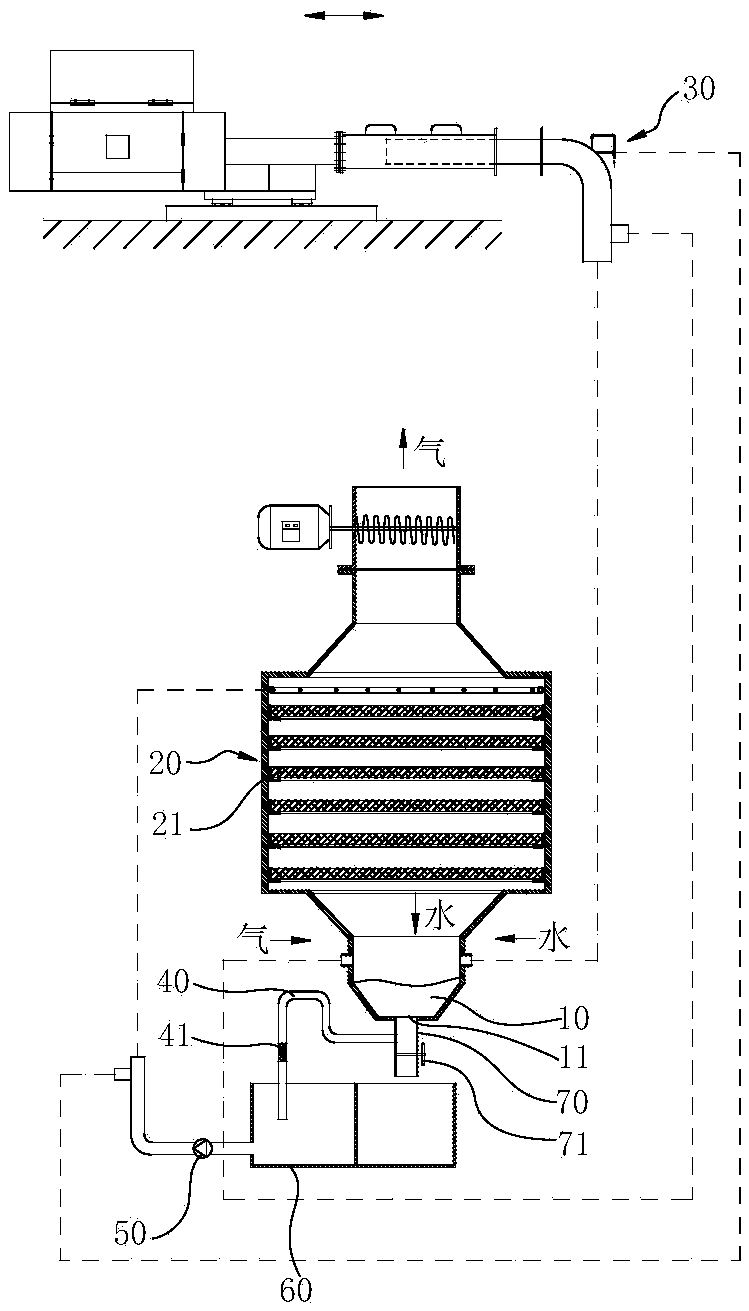

中频炉是一种对金属材料实施加热的设备，被广泛使用于对金属材料有熔炼需求的中小型企业，尤其是一些中小型的铸造类企业。中频熔炼炉有炉体、加热单元以及炉体外壁上设置耳轴与支撑座配合实现支撑，位于炉体的上端布置有炉口，炉口口沿上设置导流槽或称导流缺口，转动单元驱动炉体转动以倾倒出被加热的熔流体，正常熔炼和出料过程中，炉口均呈敞口状，烟气就不可避免冲散到炉体周围的工作场所，针对上述问题，申请人同日申请的名称为《烟气处理装置》中公开了一种烟气处理装置以解决上述问题，结合图1所示，该烟气处理装置包括设置在中频熔炼炉A的炉口处的集气罩B，集气罩B的出气端通过管路依次连接过滤单元20及引风单元，在集气罩B与过滤单元20之间还设置有冷却喷淋单元30，上述的引风单元工作时，可使得集气罩B内形成负压，进而可将中频熔炼炉A炉口处产生的烟气抽取干净。由于上述的中频熔炼炉A产生的烟气温度较高，如若不经过冷却喷淋单元30中喷淋管喷出的水雾降温操作，高温烟气会灼伤过滤单元20内的海绵过滤垫，在过滤单元20的腔室出气管内还环绕设置有用于冷却及清洗海绵过滤垫的喷淋管，过滤单元20腔室内的喷淋管及冷却喷淋单元30的喷淋管会产生大量的废水，该废水中夹渣着杂质，如若直接由过滤单元20腔室的下方排除，不但浪费水，而且还会造成环境污染，因此极其有必要对废水进行再利用，减少废水的排放量，降低企业生产的用水量。
实用新型内容
本实用新型的目的就是提供一种中频炉烟气处理废水循环利用系统，减少废水的排放量。
为实现以上目的，本实用新型采用的技术方案为：一种中频炉烟气处理废水循环利用系统，集沉腔池用于接受来自过滤单元和/或冷却喷淋单元的废水，集沉腔池的底部有排渣口，集沉腔池的液面下方还与出水管路连通，出水管路上连有水泵，水泵的出水端与过滤单元和/或冷却喷淋单元喷淋水管连通。
与现有技术相比，本实用新型具备以下技术效果：集成腔池用于将过滤单元和/或冷却喷淋单元产生的废水收集其起来，废水中的杂质沉淀并由排渣口排出，沉淀下来的较为清洁的水通过水泵再次输送至过滤单元和/或冷却喷淋单元内，从而实现了中频炉烟气处理中产生废水的循环利用。
