申请日2015.10.28
公开(公告)日2016.03.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种稀土废水废气环保回收处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、监测装置、回流管、透明玻璃板、排渣口、泵、液位计、净化装置和投料口，所述的进水管与反应罐连通，反应罐内倾斜设有筛板，反应罐顶端设有投料口，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，反应罐底端设有排水管，排水管上安装监测装置，反应罐顶端与净化装置连通，回流管一端与排水管连接，回流管另一端与进水管连接。本实用新型为反应提供合适温度，臭氧发生器为废水氧化，监测装置检测排出废水的达标性，不达标的废水经过回流管和泵重新进入反应罐内处理，结构简单，使用方便，利于推广。

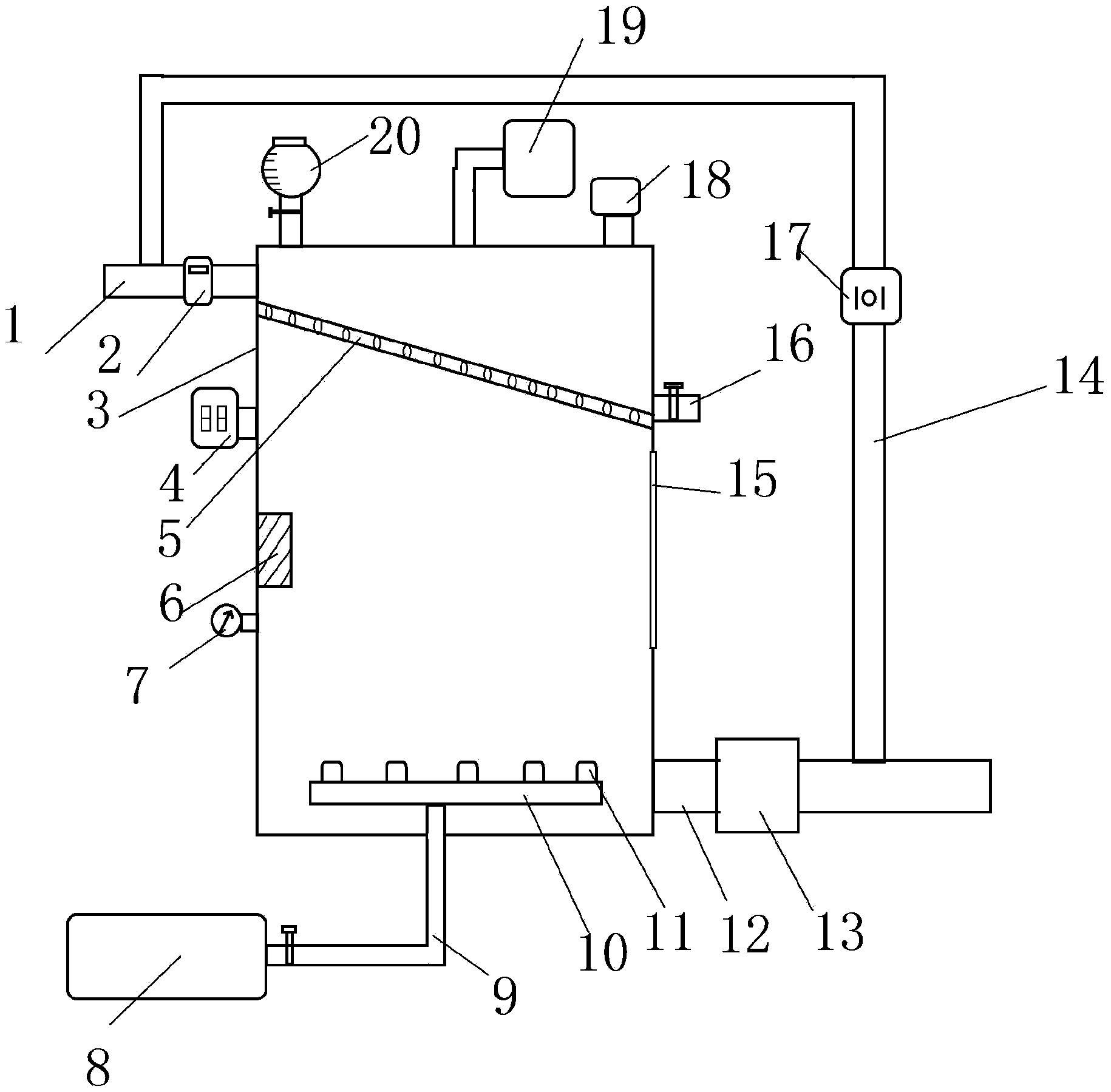

摘要附图
权利要求书
1.一种稀土废水废气环保回收处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、监测装置、回流管、透明玻璃板、排渣口、泵、液位计、净化装置和投料口，其特征在于，所述的进水管与反应罐连通，进水管上设有流量计，反应罐内倾斜设有筛板，反应罐上设有计时器，反应罐顶端设有投料口，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，排管上均匀设有喷头，反应罐底端设有排水管，排水管上安装监测装置，反应罐侧壁设有透明玻璃板，反应罐内设有液位计，反应罐顶端与净化装置连通，回流管一端与排水管连接，回流管另一端与进水管连接，回流管上安装泵。
2.根据权利要求1所述的一种稀土废水废气环保回收处理装置，其特征在于，所述的筛板最高端设置在进水管与反应罐的连接处，筛板最低端出设有排渣口。
3.根据权利要求1所述的一种稀土废水废气环保回收处理装置，其特征在于，所述的投料口上设有刻度。
说明书
一种稀土废水废气环保回收处理装置
技术领域
本实用新型涉及一种稀土回收装置，具体是一种稀土废水废气环保回收处理装置。
背景技术
稀土有“工业维生素”的美称。现如今已成为极其重要的战略资源。稀土元素氧化物是指元素周期表中原子序数为57到71的15种镧系元素氧化物，以及与镧系元素化学性质相似的钪(Sc)和钇(Y)共17种元素的氧化物。稀土元素在石油、化工、冶金、纺织、陶瓷、玻璃、永磁材料等领域都得到了广泛的应用，随着科技的进步和应用技术的不断突破，稀土氧化物的价值将越来越大。稀土提取后产生的废水废气直接排放对环境影响较大，对人们的身体健康造成损害，处理困难。
实用新型内容
本实用新型的目的在于提供一种稀土废水废气环保回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种稀土废水废气环保回收处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、监测装置、回流管、透明玻璃板、排渣口、泵、液位计、净化装置和投料口，所述的进水管与反应罐连通，进水管上设有流量计，反应罐内倾斜设有筛板，反应罐上设有计时器，反应罐顶端设有投料口，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，排管上均匀设有喷头，反应罐底端设有排水管，排水管上安装监测装置，反应罐侧壁设有透明玻璃板，反应罐内设有液位计，反应罐顶端与净化装置连通，回流管一端与排水管连接，回流管另一端与进水管连接，回流管上安装泵。
作为本实用新型进一步的方案：所述的筛板最高端设置在进水管与反应罐的连接处，筛板最低端出设有排渣口。
作为本实用新型再进一步的方案：所述的投料口上设有刻度。
与现有技术相比，本实用新型的有益效果是：本实用新型流量计记录流入废水的量，筛板过滤废水在固体渣子，在重力作用下从筛板滚落，从排渣口排出，从投料口投入中和药剂等反应物，处理废水，计时器记录废水处理时间，准确反应，加热器为反应提供合适温度，温度计随时记录反应罐内温度，臭氧发生器为废水氧化，减少其中有害物质，监测装置检测排出废水的达标性，通过透明玻璃板可以看到反应罐内反应情况，液位计检查反应罐内废水量的多少，净化装置净化发出的废气，不达标的废水经过回流管和泵重新进入反应罐内处理，结构简单，使用方便，利于推广。
