申请日2015.10.28
公开(公告)日2016.03.09
IPC分类号B01F15/02; C02F5/08
摘要

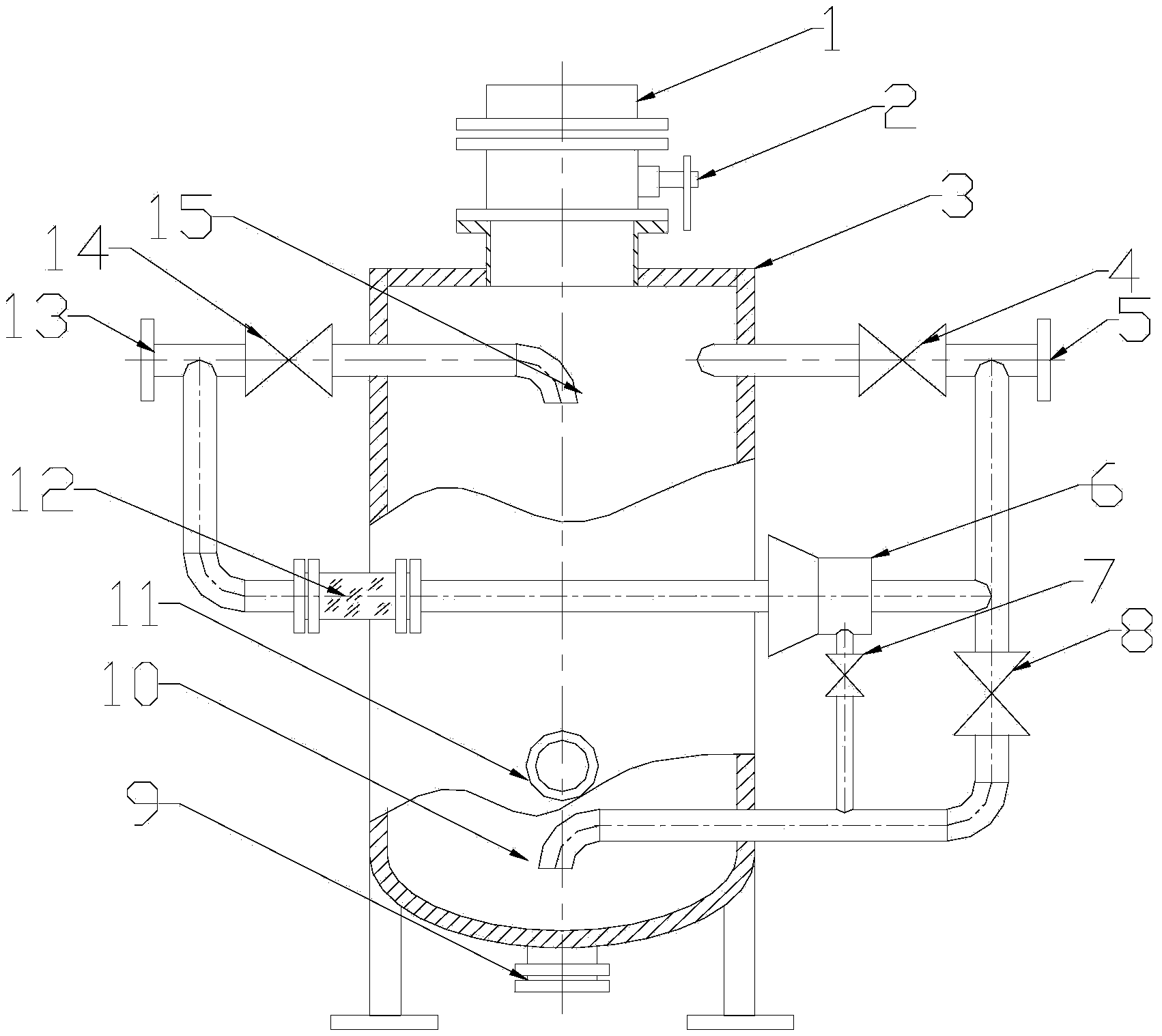

为了被膜水处理剂在水循环初期尽可能均匀的将水处理剂输送到整个系统，形成被膜，节约成本的目的，本实用新型提出被膜水处理剂旋溶加药器。包括加药罐，加药罐上部有盖板法兰连接蝶阀，蝶阀法兰连接漏斗，加药罐肩部一侧有水平进水管进入罐体，进入罐体的进水管弯向一侧从罐壁切向进入罐体，进水管旁通有管线连接吸液管，加药罐的出水管连接出液管，在出水管旁通管线上依次串接有透明观察管和射流器，射流器与吸液管之间有管线通过吸水阀连通。本实用新型具有如下有益效果：通过采用将加药器与循环泵并联的方式，用循环泵的进出口压力促使药剂均匀的进入系统，并且有事故流程，具有结构简单，成本低廉，被膜全面均匀的特点，有利推广使用。
摘要附图
权利要求书
1.一种被膜水处理剂旋溶加药器，包括加药罐(3)，其特征在于：加药罐(3)为一底部有封头的罐体，封头底部设有排污盲板(9)，上部有封闭盖板法兰连接蝶阀(2)，蝶阀(2)法兰连接漏斗(1)，加药罐(3)肩部一侧有水平进水管(5)进入罐体，进入罐体的进水管(5)弯向一侧从罐壁切向进入罐体，进水管(5)道上串接有进水阀(4)，进水阀(4)与进水管(5)外部端口之间旁通有管线，所述的旁通管线串接速溶阀(8)后连接吸液管(10)，吸液管(10)在加药罐(3)下部进入加药罐(3)中心处有向下连接的弯头;
加药罐(3)的进水管(5)相对一侧有水平的出水管(13)进入加药罐(3)，进入加药罐(3)的出水管(13)伸入到加药罐(3)的中心连接出液管(15)，出水管(13)在加药罐(3)外部管线上串接有出液阀(14)，在出水管(13)外部端口与出液阀(14)之间的管线上旁通有管线与速溶阀(8)上部管线连通，该旁通管线上依次串接有透明观察管(12)和射流器(6)，射流器(6)与吸液管(10)之间有管线通过吸水阀(7)连通。
说明书
被膜水处理剂旋溶加药器
技术领域：
本实用新型涉及工业水处理药剂加药设备领域，具体涉及被膜水处理剂旋溶加药器。
背景技术：
被膜水处理剂已经被认为是国内最先进的循环水处理方法，这种药剂溶解在水中循环，使金属表面形成一层厚度不足一微米的被膜，具有防蚀、防垢、防锈的特点，从而延长循环水系统中设备和管道的使用寿命，被膜水处理剂加药器的作用就是在水循环初期尽可能均匀的将水处理剂输送到整个系统，形成被膜，后期需要根据补水的水量，加药器应具有调节功能，进行随时补充药剂以达到节约成本的目的。
实用新型内容：
为了被膜水处理剂在水循环初期尽可能均匀的将水处理剂输送到整个系统，形成被膜，后期可随时补充药剂以达到节约成本的目的，本实用新型提出被膜水处理剂旋溶加药器解决上述问题。
本实用新型的技术方案是：被膜水处理剂旋溶加药器，包括加药罐，加药罐为一底部有封头的罐体，封头底部设有排污盲板，上部有封闭盖板法兰连接蝶阀，蝶阀法兰连接漏斗，加药罐肩部一侧有水平进水管进入罐体，进入罐体的进水管弯向一侧从罐壁切向进入罐体，进水管道上串接有进水阀，进水阀与进水管外部端口之间旁通有管线，所述的旁通管线串接速溶阀后连接吸液管，吸液管在加药罐下部进入加药罐中心处有向下连接的弯头;
加药罐的进水管相对一侧有水平的出水管进入加药罐，进入加药罐的出水管伸入到加药罐的中心连接出液管，出水管在加药罐外部管线上串接有出液阀，在出水管外部端口与出液阀之间的管线上旁通有管线与速溶阀上部管线连通，该旁通管线上依次串接有透明观察管和射流器，射流器与吸液管之间有管线通过吸水阀连通。
本实用新型具有如下有益效果：通过采用将加药器与循环泵并联的方式，用循环泵的进出口压力促使药剂均匀的进入系统，并且有事故流程，具有结构简单，成本低廉，被膜全面均匀的特点，有利推广使用。
