申请日2017.11.01
公开(公告)日2018.01.16
IPC分类号C02F9/14
摘要
本申请公开了一种具有中空纤维生物膜的污水处理装置，包括一矩形初级处理箱，初级处理箱上设有一过滤网，初级处理箱内还设有一支架，支架包括提拉部与位于提拉部下端的支撑部，支撑部上盘绕一作为生物膜载体的中空纤维膜，中空纤维膜的其中一端封闭，另一端连接于一第一输送管的一端，第一输送管的另一端连接一气泵，初级处理箱的出水口处连通一矩形中级处理箱的入口，中级处理箱上设有一自左侧壁的第二开口延伸至右侧壁的第二开口上的过滤装置，中级处理箱的出口处连通一第二输送管的一端，第二输送管的另一端连通一高级处理箱的进水口。本申请利用中空纤维膜作为生物膜的载体使其结构也更加的简单，大大提高本申请的污水处理效果。

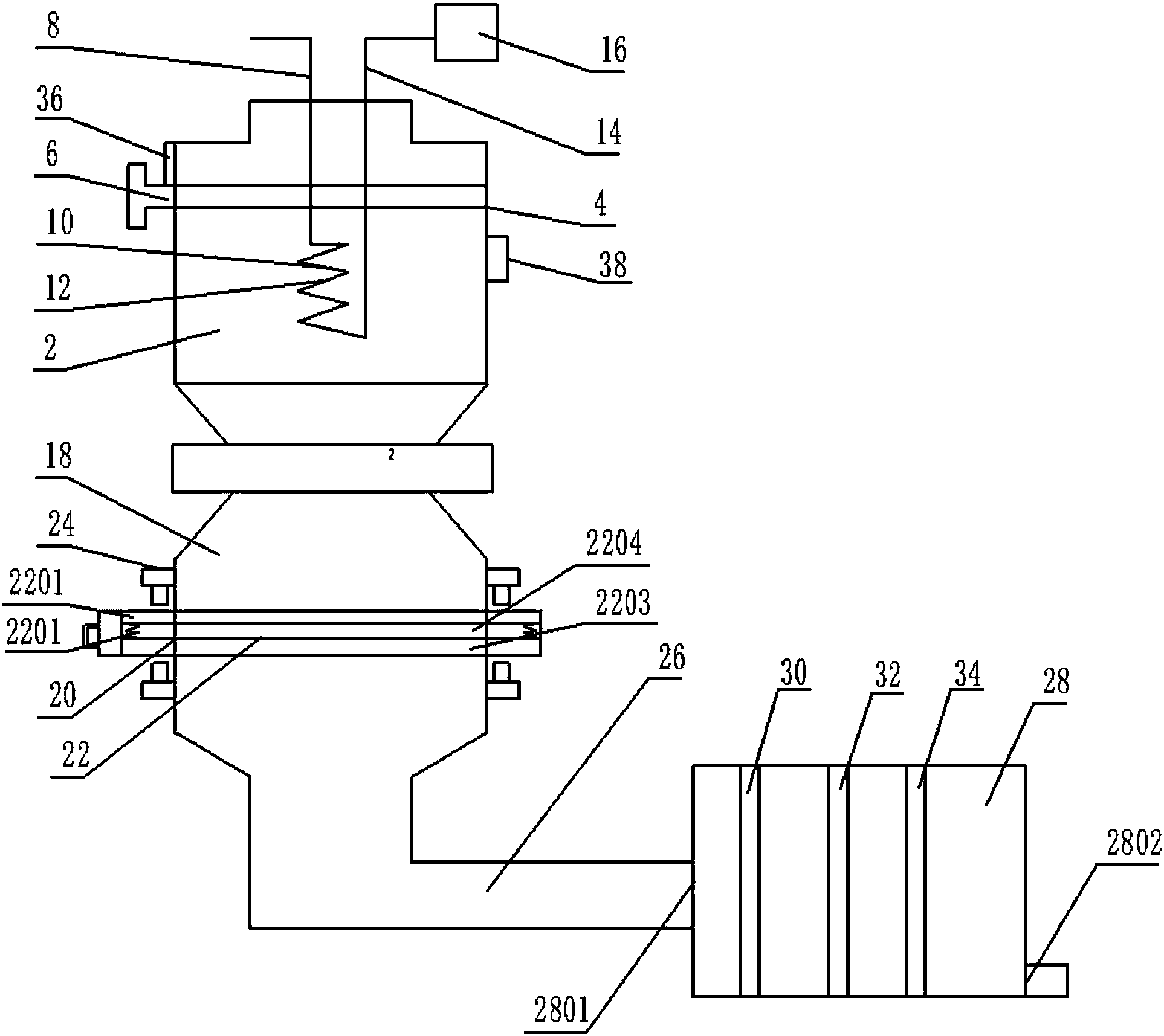

摘要附图
权利要求书
1.一种具有中空纤维生物膜的污水处理装置，包括一矩形初级处理箱，其特征在于，所述初级处理箱具有入水口与出水口，所述初级处理箱的左侧壁与右侧壁开设有一相对的第一开口，所述初级处理箱上设有一自左侧壁的第一开口延伸至右侧壁的第一开口上的过滤网，所述初级处理箱内还设有一支架，所述支架包括提拉部与位于提拉部下端的支撑部，所述支撑部上盘绕一作为生物膜载体的中空纤维膜，所述中空纤维膜的其中一端封闭，另一端连接于一第一输送管的一端，所述第一输送管的另一端连接一气泵，所述过滤网上设有供所述第一输送管与所述提拉部穿过所述过滤网并延伸至右侧壁的通槽，所述初级处理箱的出水口处连通一矩形中级处理箱的入口，所述中级处理箱的左侧壁与右侧壁开设有一相对的第二开口，所述中级处理箱上设有一自左侧壁的第二开口延伸至右侧壁的第二开口上的过滤装置，所述过滤装置包括间隔设置并通过弹簧连接的的第一滤板与第二滤板，所述弹簧的上端抵持所述第一滤板的下表面，所述弹簧的下端抵持所述第二滤板的上表面，所述第一滤板与所述第二滤板之间设有过滤棉层，所述中级处理箱的左侧壁与右侧壁上还设有用于紧压所述第一滤板与第二滤板的紧压装置，所述中级处理箱的出口处连通一第二输送管的一端，所述第二输送管的另一端连通一高级处理箱的进水口，所述高级处理箱上还设有与所述进水口相对的出水口，自进水口至出水口的方向依次设有第一过滤层、第二过滤层与第三过滤层。
2.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述左侧壁上靠近第一开口的位置设有一可开合的门。
3.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，中空纤维膜为具有微孔膜或透气膜的材料制作的管状纤维。
4.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述过滤网包括边框及设于所述边框内的丝网，靠近所述左侧壁处的边框上设有把手。
5.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述中空纤维膜的孔径为200nm-250nm。
6.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述过滤棉层为PP棉。
7.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述第一过滤层为活性炭过滤板、所述第二过滤层为离子交换树脂过滤板、所述第三过滤层为MBR生物膜板。
8.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述中级处理箱的侧壁上设有水位检测计。
9.根据权利要求1所述的具有中空纤维生物膜的污水处理装置，其特征在于，所述紧压装置包括分别位于第一滤板上侧与第二滤板下侧的上液压缸与下液压缸，所述上液压缸与所述下液压缸的活塞杆相对设置并紧压对应的第一滤板与第二滤板。
说明书
一种具有中空纤维生物膜的污水处理装置
技术领域
本申请涉及污水处理技术领域，尤其涉及一种具有中空纤维生物膜的污水处理装置。
背景技术
目前，全国依然有22.3%的县城没有设立污水处理厂，而重污染的厂家大部分都设立在城市的边缘或者县城，由于污水处理厂是工厂排污的最后一道“过滤器”，现有的生物处理装置，装置中的辅助设备多，尤其是需要设置庞大的生物污泥(含细菌等的污泥)和处理后出水进行分离的沉淀池等，因此设备投资大，装置复杂，对于一般中、小型污水处理厂来说是难以上马的，影响了污水生物处理装置的发展，给企业造成严重的资源浪费。
申请内容
本申请要解决的技术问题是提供一种集成式、结构简单的具有中空纤维生物膜的污水处理装置。
为了解决上述技术问题，本申请提供了一种具有中空纤维生物膜的污水处理装置，包括一矩形初级处理箱，所述初级处理箱具有入水口与出水口，所述初级处理箱的左侧壁与右侧壁开设有一相对的第一开口，所述初级处理箱上设有一自左侧壁的第一开口延伸至右侧壁的第一开口上的过滤网，所述初级处理箱内还设有一支架，所述支架包括提拉部与位于提拉部下端的支撑部，所述支撑部上盘绕一作为生物膜载体的中空纤维膜，所述中空纤维膜的其中一端封闭，另一端连接于一第一输送管的一端，所述第一输送管的另一端连接一气泵，所述过滤网上设有供所述第一输送管与所述提拉部穿过所述过滤网并延伸至右侧壁的通槽，所述初级处理箱的出水口处连通一矩形中级处理箱的入口，所述中级处理箱的左侧壁与右侧壁开设有一相对的第二开口，所述中级处理箱上设有一自左侧壁的第二开口延伸至右侧壁的第二开口上的过滤装置，所述过滤装置包括间隔设置并通过弹簧连接的的第一滤板与第二滤板，所述弹簧的上端抵持所述第一滤板的下表面，所述弹簧的下端抵持所述第二滤板的上表面，所述第一滤板与所述第二滤板之间设有过滤棉层，所述中级处理箱的左侧壁与右侧壁上还设有用于紧压所述第一滤板与第二滤板的紧压装置，所述中级处理箱的出口处连通一第二输送管的一端，所述第二输送管的另一端连通一高级处理箱的进水口，所述高级处理箱上还设有与所述进水口相对的出水口，自进水口至出水口的方向依次设有第一过滤层、第二过滤层与第三过滤层。
进一步的，所述左侧壁上靠近第一开口的位置设有一可开合的门。
进一步的，中空纤维膜为具有微孔膜或透气膜的材料制作的管状纤维。
进一步的，所述过滤网包括边框及设于所述边框内的丝网，靠近所述左侧壁处的边框上设有把手。
进一步的，所述中空纤维膜的孔径为200nm-250nm。
进一步的，所述过滤棉层为PP棉。
进一步的，所述第一过滤层为活性炭过滤板、所述第二过滤层为离子交换树脂过滤板、所述第三过滤层为MBR生物膜板。
进一步的，所述中级处理箱的侧壁上设有水位检测计。
进一步的，所述紧压装置包括分别位于第一滤板上侧与第二滤板下侧的上液压缸与下液压缸，所述上液压缸与所述下液压缸的活塞杆相对设置并紧压对应的第一滤板与第二滤板。
本申请的有益效果是：
本申请利用中空纤维膜作为生物膜的载体，通过气泵通入空气可以实现在保证能够具有高效净污的前提下结构也更加的简单，通过设置过滤网可以使大颗粒的废物在初级过滤掉，减轻后续处理的压力，通过设置过滤装置以及后续的第一过滤层、第二过滤层以及第三过滤层可以大大提高本申请的污水处理效果。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
