工业污水处理用水位监测技术

发布时间:2018-4-2 13:30:53

  申请日2017.11.15

  公开(公告)日2018.02.02

  IPC分类号G01F23/14

  摘要

  本发明公开了一种工业污水处理用水位监测装置,包括外壳体,所述外壳体的表面设置有显示屏,所述显示屏的下方设置有开关,所述外壳体的表面设置有橡胶柱,所述外壳体的下端设置有接口,所述外壳体的一侧设置有压力水位传感器,所述压力水位传感器的上方设置有感应探头,所述导线的一端与接口连接,该实用型设计结构科学合理,使用安全方便,我们设置有防护护套,防护套的背部设置有夹子,在我们携带的时候,可以把设备放进防护套里面,然后通过夹子将整个装置固定在人们的手臂上,方便人们的携带,还可以让人们在携带的过程中降双手解放出来去做别的事,当我们使用完的时候,还可以将整个设备通过夹子悬挂在某个杆子就可以了。

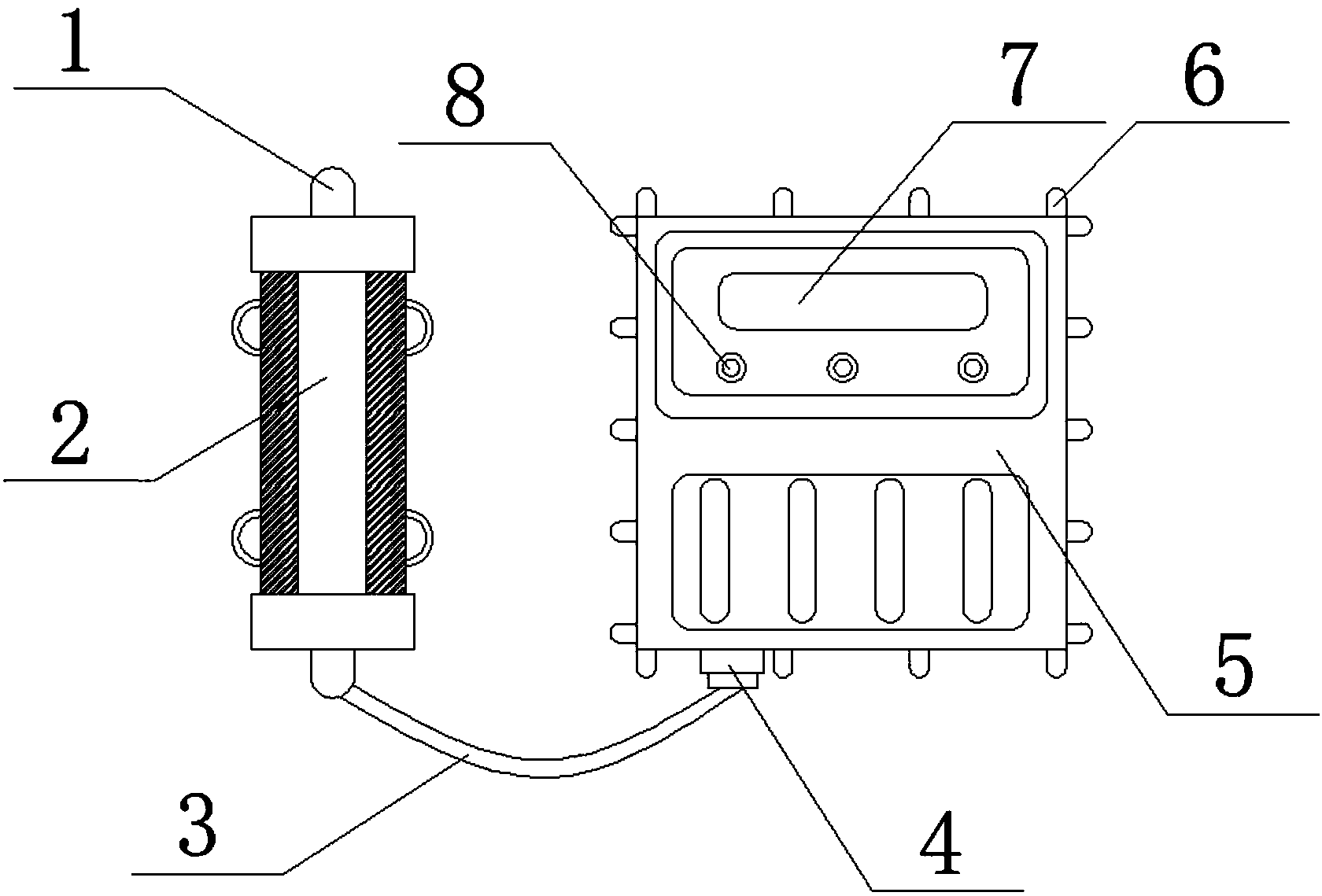

  摘要附图



  权利要求书

  1.一种工业污水处理用水位监测装置,包括外壳体(5),其特征在于:所述外壳体(5)的表面设置有显示屏(7),所述显示屏(7)的下方设置有开关(8),所述外壳体(5)的表面设置有橡胶柱(6),所述外壳体(5)的下端设置有接口(4),所述外壳体(5)的一侧设置有压力水位传感器(2),所述压力水位传感器(2)的上方设置有感应探头(1),所述导线(3)的一端与接口(4)连接,所述导线(3)的另一侧与压力水位传感器(2)的下方连接,所述外壳体(5)的外表面设置有防护套(9),所述压力水位传感器(2)的下方设置有第一凹槽(10),所述第一凹槽(10)的下方设置有第一凸起块(11),所述外壳体(5)的下方设置有第二凹槽(13),所述第二凹槽(13)的下方设置有第二凸起块(12),所述防护套(9)的后表面设置有夹子(14),所述夹子(14)的表面设置有固定板(15),所述夹子(14)与固定板(15)通过螺丝固定连接。

  2.根据权利要求1所述的一种工业污水处理用水位监测装置,其特征在于:所述防护套(9)为无顶空心长方体结构,其分为两部分,中间通过隔板隔开。

  3.根据权利要求1所述的一种工业污水处理用水位监测装置,其特征在于:所述第一凸起块(11)为长方形结构,其厚度更第一凹槽(10)一样,共设置有两个,位于压力水位传感器(2)的下方。

  4.根据权利要求1所述的一种工业污水处理用水位监测装置,其特征在于:所述夹子(14)为四分之三圆环状,共设置有两个,位于防护套(9)的背部上下两端。

  5.根据权利要求1所述的一种工业污水处理用水位监测装置,其特征在于:所述橡胶柱(6)设置有外壳体(5)的外侧表面,橡胶柱(6)与外壳体(5)通过胶水粘合连接。

  说明书

  一种工业污水处理用水位监测装置

  技术领域

  本发明属于工业技术领域,具体涉及一种工业污水处理用水位监测装置。

  背景技术

  污水处理用水位监测装置的工作原理:容器内的水位传感器,将感受到的水位信号传送到控制器,控制器内的计算机将实测的水位信号与设定信号进行比较,得出偏差,然后根据偏差的性质,向给水电动阀发出"开""关"的指令,保证容器达到设定水位。进水程序完成后,温控部份的计算机向供给热媒的电动阀发出"开"的指令,于是系统开始对容器内的水进行加热。到设定温度时。控制器才发出关阀的命令、切断热源,系统进入保温状态。程序编制过程中,确保系统在没有达到安全水位的情况下,控制热源的电动调节阀不开阀,从而避免了热量的损失与事故的发生。

  现有的污水处理用水位监测装置存在,在我们携带的时候,很是不方便,人们在不用的时候存放也十分不便,若携带的稍有不慎还会掉落到地上,会使设备造成损坏的问题,为此我们提出一种工业污水处理用水位监测装置。

  发明内容

  本发明的目的在于提供一种工业污水处理用水位监测装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:一种工业污水处理用水位监测装置,包括外壳体,所述外壳体的表面设置有显示屏,所述显示屏的下方设置有开关,所述外壳体的表面设置有橡胶柱,所述外壳体的下端设置有接口,所述外壳体的一侧设置有压力水位传感器,所述压力水位传感器的上方设置有感应探头,所述导线的一端与接口连接,所述导线的另一侧与压力水位传感器的下方连接,所述外壳体的外表面设置有防护套,所述压力水位传感器的下方设置有第一凹槽,所述第一凹槽的下方设置有第一凸起块,所述外壳体的下方设置有第二凹槽,所述第二凹槽的下方设置有第二凸起块,所述防护套的后表面设置有夹子,所述夹子的表面设置有固定板,所述夹子与固定板通过螺丝固定连接。

  优选的,所述防护套为无顶空心长方体结构,其分为两部分,中间通过隔板隔开。

  优选的,所述第一凸起块为长方形结构,其厚度更第一凹槽一样,共设置有两个,位于压力水位传感器的下方。

  优选的,所述夹子为四分之三圆环状,共设置有两个,位于防护套的背部上下两端。

  优选的,所述橡胶柱设置有外壳体的外侧表面,橡胶柱与外壳体通过胶水粘合连接。

  与现有技术相比,本发明的有益效果是:该实用型设计结构科学合理,使用安全方便,我们设置有防护护套,防护套的背部设置有夹子,在我们携带的时候,可以把设备放进防护套里面,然后通过夹子将整个装置固定在人们的手臂上,方便人们的携带,还可以让人们在携带的过程中降双手解放出来去做别的事,当我们使用完的时候,还可以将整个设备通过夹子悬挂在某个杆子就可以了,这样既方便了携带,也方便人们的存放。
