申请日2017.11.15
公开(公告)日2018.01.30
IPC分类号C02F11/12; C02F11/00; B01D46/02; B01D53/04
摘要
本发明提供一种组合式工业污泥干燥装置。所述组合式工业污泥干燥装置包括进料斗;压滤机构，所述压滤机构连通所述进料斗;蓄水箱;螺旋进料输送机;箱体外壳，所述箱体外壳连通所述螺旋进料输送机;搅动机构，所述搅动机构设于所述箱体外壳的内部，且所述搅动机构包括转轴、搅拌叶片、刮板和连杆;电机，所述电机连接所述转轴;旋转机构，所述旋转机构包括齿条、齿轮和内筒体;破碎箱体;螺旋出料输送机;布袋除尘器，所述布袋除尘器连通所述破碎箱体与所述螺旋出料输送机;引风机，所述引风机通过管道连通所述破碎箱体。本发明提供的组合式工业污泥干燥装置能有效的实现采用多种方式对污泥进行脱水和干燥，效率高、能耗低。

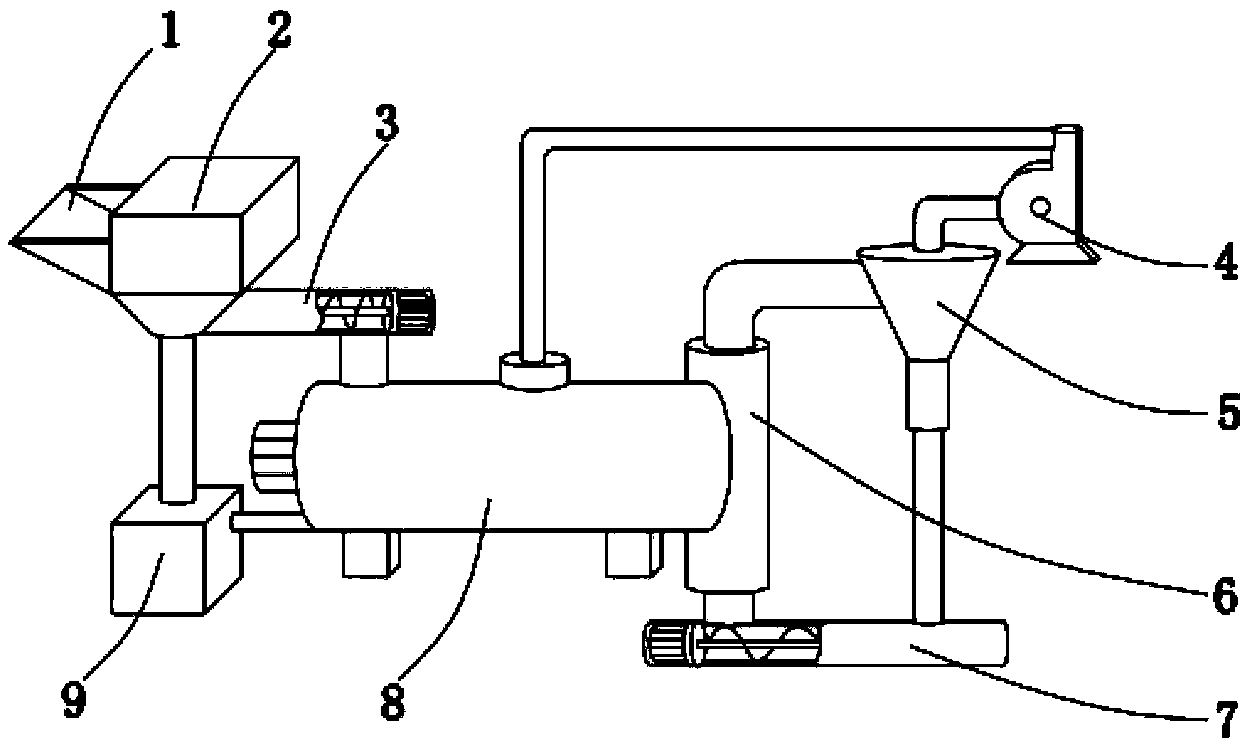

摘要附图
权利要求书
1.一种组合式工业污泥干燥装置，其特征在于，包括：
进料斗;
压滤机构，所述压滤机构连通所述进料斗;
蓄水箱，所述蓄水箱连通所述压滤机构;
螺旋进料输送机，所述螺旋进料输送机连通所述压滤机构;
箱体外壳，所述箱体外壳连通所述螺旋进料输送机;
搅动机构，所述搅动机构设于所述箱体外壳的内部，且所述搅动机构包括转轴、搅拌叶片、刮板和连杆;所述转轴贯穿所述箱体外壳，且所述转轴的外侧固定搅拌叶片;所述转轴的外侧通过所述连杆连接所述刮板;
电机，所述电机连接所述转轴;
旋转机构，所述旋转机构包括齿条、齿轮和内筒体，网格状的所述内筒体设于所述箱体外壳的内部，且所述内筒体的外侧设有所述齿条;所述齿条啮合所述齿轮，且所述齿轮连接所述电机;
破碎箱体，所述破碎箱体连通所述箱体外壳;
螺旋出料输送机，所述螺旋出料输送机连通所述破碎箱体;
布袋除尘器，所述布袋除尘器连通所述破碎箱体与所述螺旋出料输送机;
引风机，所述引风机通过管道连通所述破碎箱体。
2.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述压滤机构包括无纺布层、压板、电动推杆和收集箱，所述收集箱连通所述进料斗，且所述收集箱的顶部设有所述电动推杆;所述电动推杆的底部固定所述压板，所述收集箱的底部设有所述无纺布层。
3.根据权利要求2所述的组合式工业污泥干燥装置，其特征在于，所述无纺布层与所述压板平行设置，且所述无纺布层与所述压板的倾斜角度为45°。
4.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述引风机连通所述箱体外壳侧部的活性炭吸附板，且所述活性炭吸附板底部设有所述电加热棒。
5.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述搅动机构还包括斜板，所述箱体外壳的底部设有呈凹槽形结构的倾斜的斜板，且所述斜板连通所述蓄水箱。
6.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述破碎箱体的内部设有破碎辊，且所述破碎辊呈环形阵列等距分布于所述转轴的外侧。
7.根据权利要求6所述的组合式工业污泥干燥装置，其特征在于，所述破碎辊采用一端为圆球、一端为矩形的结构，且所述破碎辊置于所述破碎箱体的中心处。
8.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述刮板设有至少两个，且所述刮板紧贴所述内筒体;所述刮板通过所述连杆连接所述转轴。
9.根据权利要求1所述的组合式工业污泥干燥装置，其特征在于，所述转轴的外侧等距设有所述搅拌叶片，且所述搅拌叶片螺旋分布于所述内筒体的中心处。
说明书
一种组合式工业污泥干燥装置
技术领域
本发明涉及工业污泥加工技术领域，尤其涉及一种组合式工业污泥干燥装置。
背景技术
污泥是由水和污水处理过程所产生的固体沉淀物质;它的主要特性有：含水率高、有机物含量高、容易腐化发臭、并且颗粒较细，比重较小，呈胶状液态;工业废水污泥和给水污泥，使污泥产生源泉之一，而工业污泥的处置与处理已成为制约城市发展与城市卫生的顽疾;随着国家节能减排力度的加强，国民环保意识的提高，以及城市污泥的产量的与日俱增，污泥处置和开发利用问题以成为环保整治工作的重要议题。
污泥干燥是污泥处理和循环利用的重要手段之一，目前的污泥干燥装置，大多采用热风炉进行，这种方式不但耗能大，而且污泥易粘黏在收集箱内部，易出现堵塞，效率低。
因此，有必要提供一种新的组合式工业污泥干燥装置解决上述技术问题。
发明内容
本发明解决的技术问题是提供一种采用多种方式对污泥进行脱水和干燥，效率高、能耗低的组合式工业污泥干燥装置。
为解决上述技术问题，本发明提供的组合式工业污泥干燥装置，包括：进料斗;压滤机构，所述压滤机构连通所述进料斗;蓄水箱，所述蓄水箱连通所述压滤机构;螺旋进料输送机，所述螺旋进料输送机连通所述压滤机构;箱体外壳，所述箱体外壳连通所述螺旋进料输送机;搅动机构，所述搅动机构设于所述箱体外壳的内部，且所述搅动机构包括转轴、搅拌叶片、刮板和连杆;所述转轴贯穿所述箱体外壳，且所述转轴的外侧固定搅拌叶片;所述转轴的外侧通过所述连杆连接所述刮板;电机，所述电机连接所述转轴;旋转机构，所述旋转机构包括齿条、齿轮和内筒体，网格状的所述内筒体设于所述箱体外壳的内部，且所述内筒体的外侧设有所述齿条;所述齿条啮合所述齿轮，且所述齿轮连接所述电机;破碎箱体，所述破碎箱体连通所述箱体外壳;螺旋出料输送机，所述螺旋出料输送机连通所述破碎箱体;布袋除尘器，所述布袋除尘器连通所述破碎箱体与所述螺旋出料输送机;引风机，所述引风机通过管道连通所述破碎箱体。
优选的，所述压滤机构包括无纺布层、压板、电动推杆和收集箱，所述收集箱连通所述进料斗，且所述收集箱的顶部设有所述电动推杆;所述电动推杆的底部固定所述压板，所述收集箱的底部设有所述无纺布层。
优选的，所述无纺布层与所述压板平行设置，且所述无纺布层与所述压板的倾斜角度为45°。
优选的，所述引风机连通所述箱体外壳侧部的活性炭吸附板，且所述活性炭吸附板底部设有所述电加热棒。
优选的，所述搅动机构还包括斜板，所述箱体外壳的底部设有呈凹槽形结构的倾斜的斜板，且所述斜板连通所述蓄水箱。
优选的，所述破碎箱体的内部设有破碎辊，且所述破碎辊呈环形阵列等距分布于所述转轴的外侧。
优选的，所述破碎辊采用一端为圆球、一端为矩形的结构，且所述破碎辊置于所述破碎箱体的中心处。
优选的，所述刮板设有至少两个，且所述刮板紧贴所述内筒体;所述刮板通过所述连杆连接所述转轴。
优选的，所述转轴的外侧等距设有所述搅拌叶片，且所述搅拌叶片螺旋分布于所述内筒体的中心处。
与相关技术相比较，本发明提供的组合式工业污泥干燥装置具有如下有益效果：
本发明提供一种组合式工业污泥干燥装置，通过所述压滤机构对污泥进行压滤，除去大部分的流动水，便于污泥的干燥，同时回收利用污泥内部水，经济环保;在进行污泥干燥时，使用旋转的所述内套筒对污泥进行离心脱水，同时利用所述搅拌叶片对污泥进行搅拌和输送，确保污泥可最大程度的与热空气接触，实现污泥的干燥;在污泥进行干燥时利用同步旋转的所述刮板对所述内套筒的内壁进行刮动，确保内部无堵塞，提高污泥干燥的效率。
