申请日2017.11.15
公开(公告)日2018.01.19
IPC分类号G01N1/08
摘要
一种用于环保部门的污泥取样装置，由取样机构、圆形上盖、环形橡胶垫和电源、控制电路、控制开关、橡胶绝缘电线、控制盒、橡胶连接套构成，取样机构由筒形壳体及安装在筒形壳体上的电机减速设备、主动齿轮、从动齿轮、螺纹杆、橡胶隔离套、配重块、上套管、下套管、支撑板、上联动轴杆、下联动轴杆、抓杆、抓斗、固定架和支撑管、探头设施组成，圆形上盖、环形橡胶垫、橡胶连接套安装在筒形壳体上，电源、控制电路、控制开关安装在控制盒内，电源、控制电路、控制开关和电机减速设备、探头设施之间通过橡胶绝缘电线连接。本发明取样不受环境地形影响，取样方便，污泥或污物取样后不会逸出被水流冲走，效果好、使用方便，具有好的应用前景。

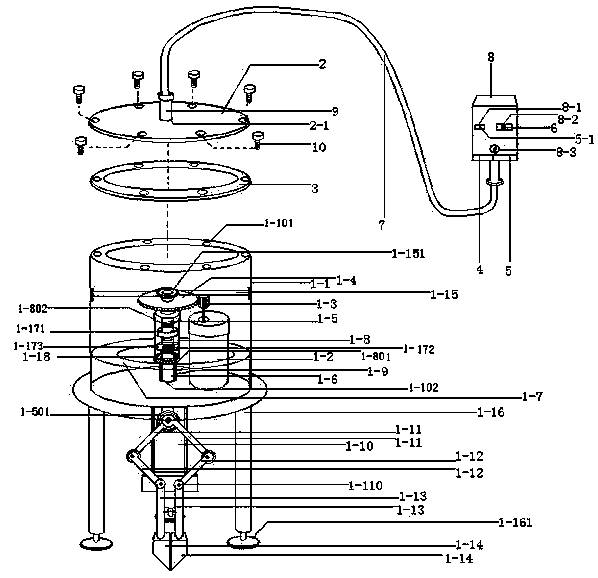

摘要附图
权利要求书
1.一种用于环保部门的污泥取样装置，其特征在于由取样机构、圆形上盖、环形橡胶垫和电源、控制电路、控制开关、橡胶绝缘电线、控制盒、橡胶连接套构成，取样机构由筒形壳体、电机减速设备、主动齿轮、从动齿轮、螺纹杆、橡胶隔离套、配重块、上套管、下套管、支撑板、上联动轴杆、下联动轴杆、抓杆、抓斗、固定架和支撑管、探头设施组成，环筒形壳体的上端间隔一定距离有多个具有内螺纹的丝孔，筒形壳体的下端中部有一个开孔，配重块是环形，配重块安装在筒形壳体内底部，下套管的下部安装在筒形壳体下端中部开孔上，上套管下部有一个中部具有开孔的固定板，下套管的上部安装在上套管的下部，上套管的下部内侧端具有内螺纹，上套管的上部外侧端具有外螺纹，橡胶隔离套套在下套管内侧端，一只中部具有开孔边圆具有外螺纹的限位圆圈其外螺纹旋入上套管下部内侧端的内螺纹，支撑板的上部安装在筒形外壳下外侧端，支撑板的下部前端安装有两只连接螺杆，螺纹杆下部一段不具有外螺纹，螺纹杆的下端安装有一只具有开孔的支撑圆板，螺纹杆的上部从筒形壳体下端中部开孔、橡胶隔离套内侧、限位圆圈中部开孔、上套管内侧向上套管上外侧穿出，上套管配套的活动盖中部开孔套在螺纹杆的上部，活动盖安装在上套管上部， 从动齿轮具有内螺纹，从动齿轮的内螺纹旋入螺纹杆上部外螺纹，固定架的中部有一个环形圈作为限位圈，限位圈套在螺纹杆的最上端，固定架安装在筒形壳体内上部，主动齿轮安装在电机减速设备的输出轴上，电机减速设备安装在筒形壳体内右部，两只抓杆的上端分别安装在两只下联动轴杆的下端，两只抓杆的下端分别安装在两只抓斗的上端，两只上联动轴杆上端开孔、螺纹杆的支撑圆板铰接在一起，第一只上联动轴杆的下端、第一只下联动轴杆的上端铰接在一起，第二只上联动轴杆的下端、第二只下联动轴杆的上端铰接在一起，第一只下联动轴杆的开孔套在支撑板下部前端的其中一只连接螺杆上，其中一只连接螺杆前端旋入一只固定螺母，第二只下联动轴杆的开孔套在支撑板下部前端的另一只连接螺杆上，另一只连接螺杆前端旋入另一只固定螺母，环形橡胶垫、圆形上盖通过多只螺杆安装在筒形壳体上端，橡胶连接套安装在圆形上盖中部开孔上，三套支撑管上部分别间隔一定距离安装在筒形壳体的下部，探头设施由一只中部具有内螺纹的环形永久磁铁和干簧管组成，环形永久磁铁的内螺纹旋入螺纹杆中部的外螺纹，环形永久磁铁位于上套管内，干簧管安装在一只塑料盒内，塑料盒安装在上套管外侧，电源、控制电路、控制开关安装在控制盒内并和电机减速设备、探头设施之间通过橡胶绝缘电线连接。
2.根据权利要求1所述的一种用于环保部门的污泥取样装置，其特征在于电源是锂蓄电池。
3.根据权利要求1所述的一种用于环保部门的污泥取样装置，其特征在于取样机构探头设施的干簧管安装好后，干簧管内部动触点水平位于塑料盒内前侧。
4.根据权利要求1所述的一种用于环保部门的污泥取样装置，其特征在于控制电路由电源开关、电阻、NPN三极管和发光二极管组成，电源开关一端和第一只电阻一端通过导线连接，第一只电阻另一端和发光二极管正极通过导线连接，发光二极管负极和NPN三极管集电极通过导线连接，第二只电阻一端和NPN三极管基极通过导线连接，电源正极和电源开关另一端通过导线连接。
5.根据权利要求4所述的一种用于环保部门的污泥取样装置，其特征在于控制电路的电源开关一端和控制开关电源输入一端通过导线连接，电源负极和控制开关电源输入另一端、控制电路的NPN三极管发射极通过导线连接，控制开关其中两个电源输出端和电机减速设备的电机正、负两极电源输入端通过橡胶绝缘电线连接，控制开关另两个电源输出端和电机减速设备的电机负、正两极电源输入端通过橡胶绝缘电线连接，控制电路的电源开关一端和探头设施的干簧管一端通过橡胶绝缘电线连接，探头设施的干簧管另一端和控制电路的第二只电阻另一端通过橡胶绝缘电线连接。
6.根据权利要求1所述的一种用于环保部门的污泥取样装置，其特征在于橡胶连接套的下部外侧具有外螺纹，橡胶连接套安装在圆形上盖中部开孔上时，橡胶连接套的下部穿过圆形上盖中部开孔进入圆形上盖中部下侧，通过一只螺母旋入橡胶连接套下部外侧外螺纹，把橡胶连接套安装在圆形上盖中部上，电源、控制电路、控制开关和电机减速设备、探头设施之间通过橡胶绝缘电线连接时，连接电机减速设备电机、探头设施干簧管的橡胶绝缘电线从橡胶连接套下部向橡胶连接套上部穿出，橡胶连接套内侧和橡胶绝缘电线外侧紧密接触。
7.根据权利要求1所述的一种用于环保部门的污泥取样装置，其特征在于三套支撑管每套均有一只上部具有外螺纹的支撑脚，三套支撑管每套下部内侧均具有内螺纹，通过三只支撑脚上部外螺纹分别旋入三套支撑管下部内侧内螺纹，把三只支撑脚分别安装在三套支撑管的下端。
说明书
一种用于环保部门的污泥取样装置
技术领域
本发明涉及环保设备领域，特别是一种用于环保部门的污泥取样装置。
背景技术
在环保领域中，环保部门进行取样时，常常需要对取样处的污泥等固体污物进行取样化验，比如工厂污水处理池下部的沉淀污泥等固体污物取样化验，工厂排污渠沟底污泥等固体污物取样化验，河底污泥等固体污物取样化验等等。现有技术中，没用一种合适的取样工具，操作时，往往都是取样人员用长把工具用手操作将底部的污泥勾起来或舀起来，由于操作工具长度有限，工具的手把处于不可弯折状态，现场操作环境地形复杂，取样人员操作极为不便，例如在排污渠或河边取样，排污渠或河水很深，而排污渠或河边的上端两边地形处于斜坡状态，那么操作中，由于工具的手把长度有限又是处于直线不可弯折状态，根本无法有效将渠底或河底的污泥勾起来或舀起来;再者，在实际操作中，特别在流动水状态下捞取污泥等污物时，流动的水流极易让工具前端捞取的污泥等固体污物被水流冲走，达不到好的取样效果。
发明内容
为了克服现有环保领域取水底污泥等污物中使用的工具带来的各种弊端，本发明提供了把取样机构和控制盒之间通过内层具有加固麻绳、并可任意弯曲的橡胶绝缘电线连接在一起，取样时，无论是规则地形还是不规则地形，操作者都可方便把取样机构放去入水中，取样机构的下部接触到水底后，操作人员在岸上通过操作控制盒上的控制开关就可控制取样机构的取样抓斗，将水底的污泥或污物夹在两个抓斗之间，由此达到不但可在任何地形下进行取样、操作方便，还能防止取样后样品被流动的水流冲走的一种用于环保部门的污泥取样装置。
本发明解决其技术问题所采用的技术方案是：一种用于环保部门的污泥取样装置，其特征在于由取样机构、圆形上盖、环形橡胶垫和电源、控制电路、控制开关、橡胶绝缘电线、控制盒、橡胶连接套构成，取样机构由筒形壳体、电机减速设备、主动齿轮、从动齿轮、螺纹杆、橡胶隔离套、配重块、上套管、下套管、支撑板、上联动轴杆、下联动轴杆、抓杆、抓斗、固定架和支撑管、探头设施组成，环筒形壳体的上端间隔一定距离有多个具有内螺纹的丝孔，筒形壳体的下端中部有一个开孔，配重块是环形，配重块安装在筒形壳体内底部，下套管的下部焊接在筒形壳体下端中部开孔上，上套管直径比下套管直径大，上套管下部有一个中部具有开孔的固定板，下套管的上部焊接在上套管的下部，下套管的内径和上套管的固定板开孔内径一致，筒形壳体下端中部开孔内径比下套管内径小，上套管的下部内侧端具有内螺纹，上套管的上部外侧端具有外螺纹，橡胶隔离套套在下套管内侧端，一只中部具有开孔边圆具有外螺纹的限位圆圈其外螺纹旋入上套管下部内侧端的内螺纹，支撑板的上部焊接在筒形外壳下外侧端，支撑板的前部位于筒形壳体下端中部开孔的后侧，支撑板的下部前端焊接有两只连接螺杆，螺纹杆下部一段不具有外螺纹，螺纹杆的下端焊接有一只具有开孔的支撑圆板，螺纹杆的上部从筒形壳体下端中部开孔、橡胶隔离套内侧、限位圆圈中部开孔、上套管内侧向上套管上外侧穿出，上套管配套的活动盖中部开孔套在螺纹杆的上部，通过活动盖下部内侧端内螺纹旋入上套管上部外螺纹，把活动盖安装在上套管上部， 从动齿轮具有内螺纹，从动齿轮的内螺纹旋入螺纹杆上部外螺纹，固定架的中部有一个环形圈作为限位圈，限位圈套在螺纹杆的最上端，固定架的左右两部各具有两个安装孔，筒形壳体内上部左右两端各焊接有一只具有两个丝孔的固定座，固定架左右两部的两个安装孔分别和筒形壳体内上部左右两端固定座的丝孔对准，通过四只固定螺杆分别旋入两只固定座的四个丝孔内，把固定架安装在筒形壳体内上部，主动齿轮安装在电机减速设备的输出轴上，筒形壳体的内下右部具有三个螺母座，通过电机减速设备下端周围三个固定孔和三个螺母座分别对准，三只螺杆分别旋入三个螺母座的内螺纹把电机减速设备安装在筒形壳体内右部，上联动轴杆、下联动轴杆、抓杆、抓斗各有相同的两只，上联动轴杆、下联动轴杆的上下两端均具有开孔，两只抓杆的上端分别焊接在两只下联动轴杆的下端，两只抓杆的下端分别焊接在两只抓斗的上端，用第一只圆轴杆穿过两只上联动轴杆的上端开孔、螺纹杆的下端支撑圆板开孔，把两只上联动轴杆上端开孔、螺纹杆的支撑圆板铰接在一起，用第二只圆轴杆穿过第一只上联动轴杆的下端开孔、第一只下联动轴杆的上端开孔，把第一只上联动轴杆的下端、第一只下联动轴杆的上端铰接在一起，用第三只圆轴杆穿过第二只上联动轴杆的下端开孔、第二只下联动轴杆的上端开孔，把第二只上联动轴杆的下端、第二只下联动轴杆的上端铰接在一起，第一只下联动轴杆的开孔套在支撑板下部前端的其中一只连接螺杆上，其中一只连接螺杆前端旋入一只固定螺母，第二只下联动轴杆的开孔套在支撑板下部前端的另一只连接螺杆上，另一只连接螺杆前端旋入另一只固定螺母，圆形上盖的上侧端和环形橡胶垫的上侧端各具有多个开孔，环形橡胶垫、圆形上盖通过多只螺杆安装在筒形壳体上端，橡胶连接套安装在圆形上盖中部开孔上，三套支撑管上部分别间隔一定距离焊接在筒形壳体的下部，探头设施由一只中部具有内螺纹的环形永久磁铁和干簧管组成，环形永久磁铁的内螺纹旋入螺纹杆中部的外螺纹，环形永久磁铁位于上套管内，干簧管安装在一只塑料盒内，塑料盒用胶粘接在上套管外侧，电源、控制电路、控制开关安装在控制盒内并和电机减速设备、探头设施之间通过橡胶绝缘电线连接。
所述电源是锂蓄电池。
所述取样机构探头设施的干簧管安装好后，干簧管内部动触点水平位于塑料盒内前侧。
所述取样机构的所有部件安装好后，当电机减速设备的电机得电工作，电机减速设备的输出轴顺时针转动带动主动齿轮顺时针转动，主动齿轮的内螺纹带动螺纹杆向下运动，螺纹杆的支撑圆板向下运动，支撑圆板经第一只圆轴杆使两只上联动轴杆向外侧张开，两只上联动轴杆分别经第二只、第三只圆轴杆使两只下联动轴杆向外侧张开，两只下联动轴杆分别经支撑板下部前端的两只连接螺杆带动两只抓杆、抓斗向内侧靠拢，主动齿轮的内螺纹带动螺纹杆向下运动一定距离，两只抓斗内侧将要靠拢，螺纹杆带动上套管内的探头设施环形永久磁铁向下运动到一定距离后，环形永久磁铁和上套管外侧的干簧管处于水平位置，环形永久磁铁的磁性作用力作用于干簧管，干簧管内部两个触点接通，当电机减速设备的电机得电工作，电机减速设备的输出轴逆时针转动带动主动齿轮逆时针转动，主动齿轮的内螺纹带动螺纹杆向上运动，螺纹杆的支撑圆板向上运动，支撑圆板经第一只圆轴杆使两只上联动轴杆向内侧收缩，两只上联动轴杆分别经第二只、第三只圆轴杆使两只下联动轴杆向内侧收缩，两只下联动轴杆分别经支撑板下部前端的两只连接螺杆带动两只抓杆、抓斗向外侧张开，主动齿轮的内螺纹带动螺纹杆向上运动一定距离，螺纹杆带动上套管内的探头设施环形永久磁铁向上运动到一定距离后，环形永久磁铁和上套管外侧的干簧管不再处于水平位置，环形永久磁铁的磁性作用力不再作用于干簧管，干簧管内部两个触点断开。
所述取样机构的橡胶隔离套套在下套管内侧端，一只中部具有开孔边圆具有外螺纹的限位圆圈其外螺纹旋入上套管下部内侧端的内螺纹后，当取样机构的电机减速设备得电工作带动螺纹杆上、下运动时，螺纹杆下部会在橡胶隔离套内上、下运动，橡胶隔离套内侧和螺纹杆下部外侧紧密接触，外部的水不会经橡胶隔离套下部进入筒形壳体内部。
所控制电路由电源开关、电阻、NPN三极管和发光二极管组成，电源开关一端和第一只电阻一端通过导线连接，第一只电阻另一端和发光二极管正极通过导线连接，发光二极管负极和NPN三极管集电极通过导线连接，第二只电阻一端和NPN三极管基极通过导线连接，电源正极和电源开关另一端通过导线连接。
所述控制电路的电源开关一端和控制开关电源输入一端通过导线连接，电源负极和控制开关电源输入另一端、控制电路的NPN三极管发射极通过导线连接，控制开关其中两个电源输出端和电机减速设备的电机正、负两极电源输入端通过橡胶绝缘电线连接，控制开关另两个电源输出端和电机减速设备的电机负、正两极电源输入端通过橡胶绝缘电线连接，控制电路的电源开关一端和探头设施的干簧管一端通过橡胶绝缘电线连接，探头设施的干簧管另一端和控制电路的第二只电阻另一端通过橡胶绝缘电线连接。
所述控制盒的前端具有一个开孔和两个开口，电源安装在电池盒内并和控制电路、控制开关安装在控制盒内后，控制开关的操作手柄位于第二个开口外侧，控制电路的电源开关操作手柄位于第一个开口外侧，控制电路的发光二极管发光面位于开孔外侧。
所述橡胶连接套的下部外侧具有外螺纹，橡胶连接套安装在圆形上盖中部开孔上时，橡胶连接套的下部穿过圆形上盖中部开孔进入圆形上盖中部下侧，通过一只螺母旋入橡胶连接套下部外侧外螺纹，把橡胶连接套安装在圆形上盖中部上，电源、控制电路、控制开关和电机减速设备、探头设施之间通过橡胶绝缘电线连接时，连接电机减速设备电机、探头设施干簧管的橡胶绝缘电线从橡胶连接套下部向橡胶连接套上部穿出，橡胶连接套内侧和橡胶绝缘电线外侧紧密接触，环形橡胶垫、圆形上盖通过多只螺杆安装在筒形壳体上端后，外部的水不会经环形橡胶垫、圆形上盖和筒形外壳上端之间进入筒形外壳内，水不会从橡胶连接套和圆形上盖中部开孔之间以及橡胶连接套内侧端进入筒形外壳内。
所述三套支撑管每套均有一只上部具有外螺纹的支撑脚，三套支撑管每套下部内侧均具有内螺纹，通过三只支撑脚上部外螺纹分别旋入三套支撑管下部内侧内螺纹，把三只支撑脚分别安装在三套支撑管的下端。
本发明有益效果是：本发明使用前，能通过分别调节三套支撑管的三只支撑脚安装在三套支撑管下端内的高低位置，达到调节三套支撑管高度的目的。使用前，两只取样机构的抓杆、抓斗处于向外侧张开状态，抓斗下端位置比三套支撑管下部的三只支撑脚高度高。使用者到达需要取样的地方后，手拿住控制盒，然后手拉住橡胶绝缘电线，把取样机构筒形壳体以及安装在筒形壳体上的部件往水里放，由于，橡胶绝缘电线内层具有加固麻绳、并可任意弯曲，所以不论取样处岸边地形如何，都能方便把筒形壳体放入水里，由于具有配重块，能保证筒形壳体沉入水底。三套支撑管下部的三只支撑脚接触到水底后，使用者打开电源开关，并把控制开关的拨动手柄向左拨动，于是，电源经控制开关其中两个电源输出端进入电机减速设备的电机正负两极电源输入端，在相关机构作用下，两只抓杆带动抓斗向内侧靠拢，两只抓斗将水底污泥或其他污物夹在两个抓斗的斗内内侧之间，两只抓斗内侧将要靠拢时，探头设施的干簧管内部两个触点接通，于是，控制电路的发光二极管得电发光，给予操作者提示，两只抓斗内侧之间将要靠拢，发光二极管得电发光过2秒钟左右，操作者把控制开关的拨动手柄向中间拨动，于是，电机减速设备的电机失电，两只抓斗内侧靠拢，将水底污泥或污物牢牢夹在两只抓斗的斗内，此刻，操作者就可把筒形壳体及筒形壳体上的部件拉上岸，然后操作者把控制开关的拨动手柄向右拨动，于是，电源经控制开关另外两个电源输出端进入电机减速设备的电机负正两极电源输入端，于是在相关机构作用下，两只抓杆带动抓斗向外侧展开，操作者就可将两只抓斗内水底污泥或其他污物取出进行检测。本发明只要橡胶绝缘电线足够长能满足任何地方污泥或污物取样使用，克服了现有取样方式由于操作工具长度有限，工具的手把处于不可弯折状态，操作环境地形复杂时，取样人员取样不便，由于两只抓斗将取样后污泥或污物牢牢夹在斗内，污泥或污物不会从两只转斗之间漏出，克服了现有取样方式，流动的水流极易让工具前端捞取的污泥等污物被水流冲走的缺点，本发明效果好、使用方便，所以具有好的应用前景。
