申请日2017.11.16
公开(公告)日2018.03.20
IPC分类号C02F9/14
摘要
本发明公开了一种具有消毒功能的医院用污水处理设备，涉及污水处理技术领域。该有消毒功能的医院用污水处理设备，包括设备底板，所述设备底板的上表面左侧固定连接有污水处理箱，所述污水处理箱的上表面设置有进水管，所述污水处理箱体的左端开设有L型凹槽，所述污水处理箱的内部分别设置有第一过滤层、第二过滤层、第三过滤层和第四过滤层。该具有消毒功能的医院用污水处理设备，通过对消毒箱、消毒盒、圆杆、梯型挡块、手柄的设置，起到了在污水处理的时候不能起到消毒的作用，工作人员还需将水移到别处进行消毒处理，从而会减少工作人员工作效率，增加工作人员的劳动量，工作人员使用起来不方便。

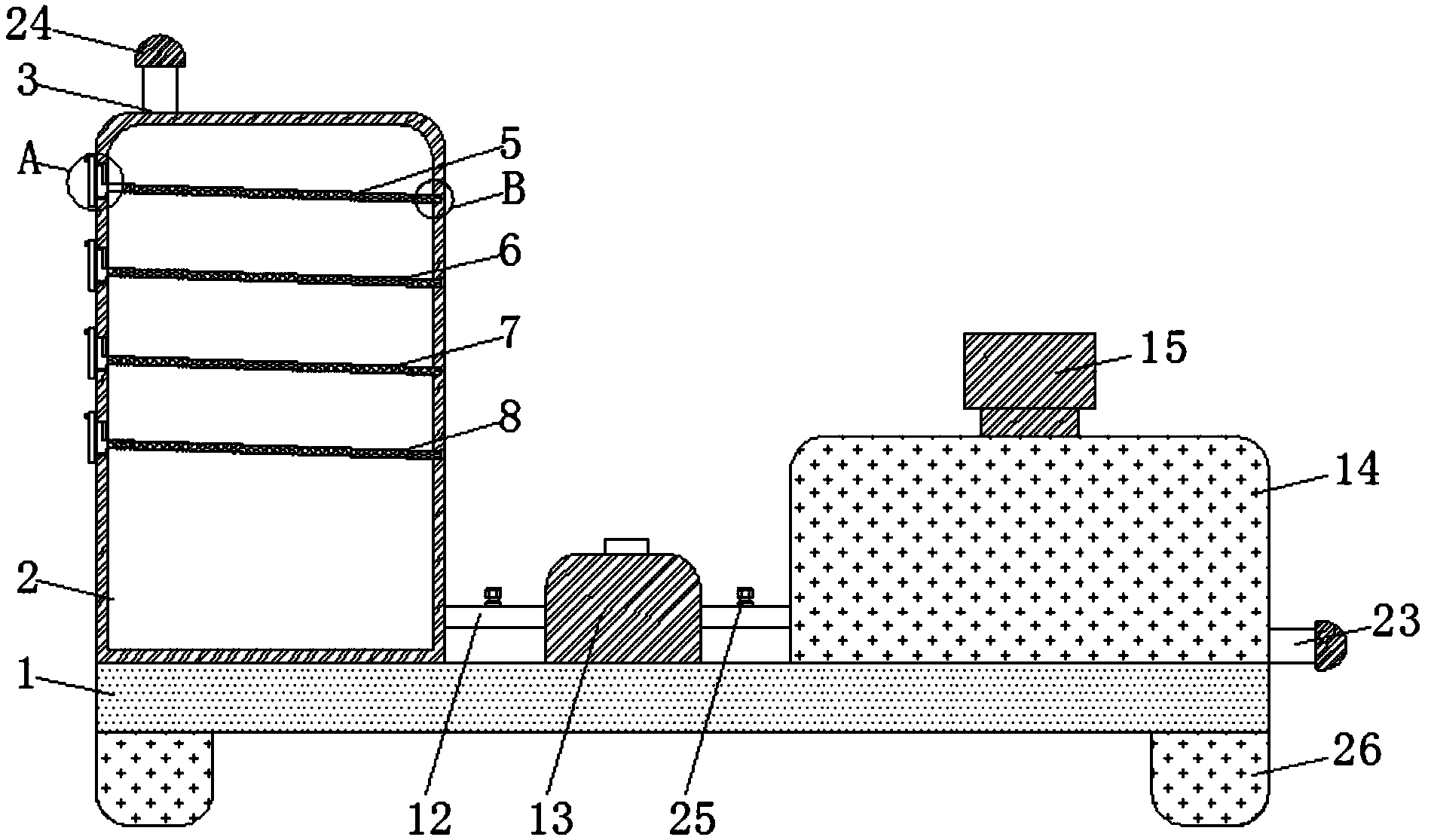

摘要附图
权利要求书
1.一种具有消毒功能的医院用污水处理设备，包括设备底板(1)，其特征在于：所述设备底板(1)的上表面左侧固定连接有污水处理箱(2)，所述污水处理箱(2)的上表面设置有进水管(3)，所述污水处理箱体(2)的左端开设有L型凹槽(4)，所述污水处理箱(2)的内部分别设置有第一过滤层(5)、第二过滤层(6)、第三过滤层(7)和第四过滤层(8)，所述第一过滤层(5)、第二过滤层(6)、第三过滤层(7)和第四过滤层(8)的右端一侧固定连接有L型滑块(9)，所述污水处理箱(2)的左端一侧通过螺栓(10)活动连接有卡条(11)，所述污水处理箱(2)的右侧下端设置有抽水管(12)，所述抽水管(12)的中部固定连接有水泵(13)，所述设备底板(1)的上表面右侧固定连接有消毒箱(14)，所述消毒箱(14)的上表面固定连接有消毒盒(15)，所述消毒盒(15)上设置有圆杆(16)，所述圆杆(16)分别贯穿消毒盒(15)和消毒箱(14)的上端一侧并延伸到消毒箱(14)内部固定连接有梯型挡块(17)，所述圆杆(16)的上端一侧固定连接有手柄(18)，所述底板(1)的上表面左侧通过支撑板固定连接有发动机(19)，所述发动机(19)输出轴的一端通过联轴器(20)固定连接有搅拌杆(21)，所述搅拌杆(21)贯穿消毒箱(14)并延伸到消毒箱(14)的内部固定连接有搅拌叶(22)，所述消毒箱(14)的右侧下端设置有出水管(23)，所述污水处理箱(2)的内部开设有凹槽(28)，所述第一过滤层(5)、第二过滤层(6)、第三过滤层(7)和第四过滤层(8)通过L型凹槽(4)贯穿在污水处理箱(2)内部并设置在凹槽(28)里。
2.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述进水管(3)、消毒盒(15)和出水管(23)的一侧设置有防护盖(24)。
3.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述抽水管(12)的左右两端分别设置有控制水阀(25)，且控制水阀(25)的数量为两个。
4.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述卡条(11)通过螺栓(10)可旋转零到三百六十度，且L型滑块(9)、卡条(11)和螺栓(10)的数量为分别为四个。
5.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述抽水管(12)的右端固定连接在消毒箱(14)的左侧下方。
6.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述设备底板(1)的下表面四角处固定连接有支腿(26)，且支腿(26)的数量为四个。
7.根据权利要求1所述的一种具有消毒功能的医院用污水处理设备，其特征在于：所述圆杆(16)的设置有复位弹簧(27)，复位弹簧(27)的上下两端分别固定连接在消毒盒(15)和手柄(18)上，且复位弹簧(27)贯穿圆杆(16)的上端手柄(18)消毒箱(14)上。
说明书
一种具有消毒功能的医院用污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种具有消毒功能的医院用污水处理设备。
背景技术
医院的污水处理设备一般用二氧化氯，二氧化氯是国际上公认的含氯消毒剂中唯一的高效消毒灭菌剂，它可以杀灭一切微生物，包括细菌繁殖体，细菌芽孢，真菌，分枝杆菌和病毒等，并且这些细菌不会产生抗药性。二氧化氯对微生物细胞壁有较强的吸附穿透能力，可有效地氧化细胞内含巯基的酶，还可以快速地抑制微生物蛋白质的合成来破坏微生物。
目前市场上医院用污水处理设备，在污水处理的时候不能起到消毒的作用，工作人员还需将水移到别处进行消毒处理，从而会减少工作人员工作效率，增加工作人员的劳动量，工作人员使用起来不方便，还会影响工作人员污水处理的进度，从而不利于工作人员放心大胆的使用。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种具有消毒功能的医院用污水处理设备，解决了在污水处理的时候不能起到消毒的作用，工作人员还需将水移到别处进行消毒处理的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种具有消毒功能的医院用污水处理设备，包括设备底板，所述设备底板的上表面左侧固定连接有污水处理箱，所述污水处理箱的上表面设置有进水管，所述污水处理箱体的左端开设有L型凹槽，所述污水处理箱的内部分别设置有第一过滤层、第二过滤层、第三过滤层和第四过滤层，所述第一过滤层、第二过滤层、第三过滤层和第四过滤层的右端一侧固定连接有L型滑块，所述污水处理箱的左端一侧通过螺栓活动连接有卡条，所述污水处理箱的右侧下端设置有抽水管，所述抽水管的中部固定连接有水泵，所述设备底板的上表面右侧固定连接有消毒箱，所述消毒箱的上表面固定连接有消毒盒，所述消毒盒上设置有圆杆，所述圆杆分别贯穿消毒盒和消毒箱的上端一侧并延伸到消毒箱内部固定连接有梯型挡块，所述圆杆的上端一侧固定连接有手柄，所述底板的上表面左侧通过支撑板固定连接有发动机，所述发动机输出轴的一端通过联轴器固定连接有搅拌杆，所述搅拌杆贯穿消毒箱并延伸到消毒箱的内部固定连接有搅拌叶，所述消毒箱的右侧下端设置有出水管，所述污水处理箱的内部开设有凹槽，所述第一过滤层、第二过滤层、第三过滤层和第四过滤层通过L型凹槽贯穿在污水处理箱内部并设置在凹槽里。
优选的，所述进水管、消毒盒和出水管的一侧设置有防护盖。
优选的，所述抽水管的左右两端分别设置有控制水阀，且控制水阀的数量为两个。
优选的，所述卡条通过螺栓可旋转零到三百六十度，且L型滑块、卡条和螺栓的数量为分别为四个。
优选的，所述抽水管的右端固定连接在消毒箱的左侧下方。
优选的，所述设备底板的下表面四角处固定连接有支腿，且支腿的数量为四个。
优选的，所述圆杆的设置有复位弹簧，复位弹簧的上下两端分别固定连接在消毒盒和手柄上，且复位弹簧贯穿圆杆的上端手柄消毒箱上。
(三)有益效果
本发明提供了一种具有消毒功能的医院用污水处理设备。具备以下有益效果：
(1)、该具有消毒功能的医院用污水处理设备，通过对消毒箱、消毒盒、圆杆、梯型挡块、手柄的设置，起到了在污水处理的时候不能起到消毒的作用，工作人员还需将水移到别处进行消毒处理，从而会减少工作人员工作效率，增加工作人员的劳动量，工作人员使用起来不方便。
(2)、该具有消毒功能的医院用污水处理设备，通过对污水处理箱、进水管、L型凹槽、第一过滤层、第二过滤层、第三过滤层、第四过滤层、L型滑块、螺栓、卡条和凹槽的设置，起到了便于拆卸的作用，便于清洗的作用，从而不会堵塞，可提高工作人员污水处理的进度，从而利于工作人员放心大胆的使用。
