申请日2017.11.16
公开(公告)日2018.03.16
IPC分类号C02F9/14
摘要
本发明涉及污水处理装置的技术领域，公开了波纹玻璃钢污水净化器，包括具有封闭内室的埋于地底的箱体，箱体呈长筒型横向布置，箱体包括两端的分别朝外拱起的拱璧以及连接两个拱璧的呈圆柱体的圆柱壁，圆柱壁呈波浪形;内室由三块竖直布置的隔板分隔成相对独立的四个容腔，四个容腔依序设置有滤消器、曝气器、厌氧器以及缺氧器，设置有滤消器和缺氧器的两个容腔分别独立连接有同于地面的明井，设置有厌氧器以及曝气器的两个容腔分别连接有暗井，且连接有滤消器的容腔连接有出水弯头，连接有缺氧器的容腔连接有进水弯头。长筒状的箱体设置使得箱体可以承受较大的压强，并且波浪形的圆柱壁使得箱体整体具有良好的抗耐压性。

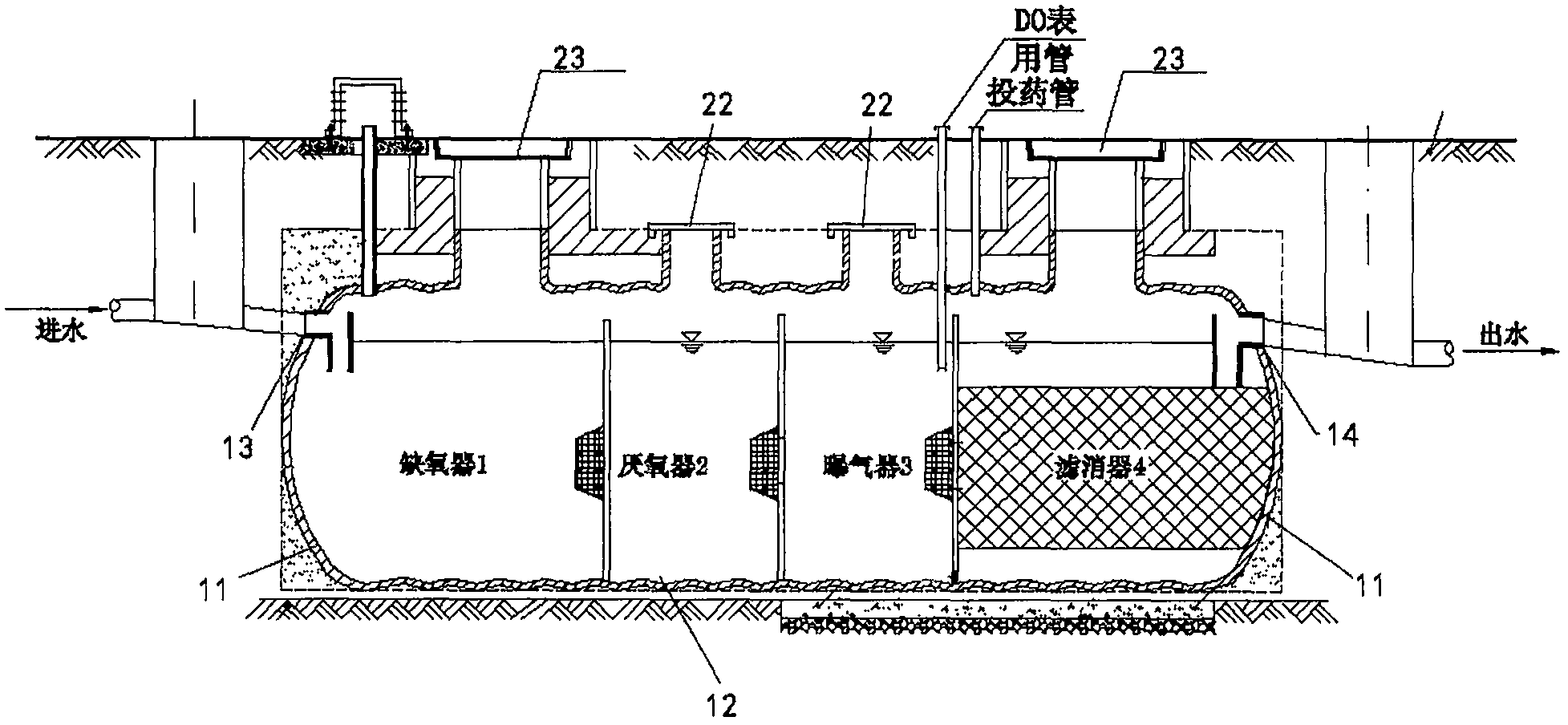

摘要附图
权利要求书
1.波纹玻璃钢污水净化器，其特征在于，包括具有封闭内室的埋于地底的箱体，所述箱体呈长筒型横向布置，所述箱体包括两端的分别朝外拱起的拱璧以及连接两个所述拱璧的呈圆柱体的圆柱壁，所述圆柱壁呈波浪形;
所述内室由三块竖直布置的隔板分隔成相对独立的四个容腔，四个所述容腔依序设置有滤消器、曝气器、厌氧器以及缺氧器，设置有滤消器和缺氧器的两个所述容腔分别独立连接有同于地面的明井，设置有厌氧器以及曝气器的两个所述容腔分别连接有暗井，且连接有滤消器的所述容腔连接有出水弯头，连接有缺氧器的所述容腔连接有进水弯头。
2.如权利要求1所述的波纹玻璃钢污水净化器，其特征在于，所述箱体采用玻璃钢材质。
3.如权利要求2所述的波纹玻璃钢污水净化器，其特征在于，所述箱体的内表面经过抛光处理。
4.如权利要求3所述的波纹玻璃钢污水净化器，其特征在于，所述内室中设置有立体弹性生物填料，所述立体弹性生物填料呈叶片状。
5.如权利要求4所述的波纹玻璃钢污水净化器，其特征在于，所述进水弯头以及所述出水弯头呈“7”字型，且所述进水弯头以及所述出水弯头的下端部侵入所述内室的液面下形成液封。
6.如权利要求5所述的波纹玻璃钢污水净化器，其特征在于，所述进水弯管以及所述出水弯管的外壁进行粗糙处理后涂抹有FRP树脂。
说明书
波纹玻璃钢污水净化器
技术领域
本发明涉及污水处理装置的技术领域，特别涉及波纹玻璃钢污水净化器。
背景技术
一些小型的污水处理装置，主要用于农村、高速公路服务区、收费站、水电站、学校、医院、公园、国际边界、酒店、别墅等无高压电网布设的穷山僻壤分散地区，以代替常规现代化污水厂。
目前，小型的污水净化器通常埋于地底，但是由于地下水的影响等，污水净化器在地底的定位有时会相当的不稳定，特别是当净化器的容腔中存在较多的空气时，由于压强的作用，甚至会发生净化器破裂的现象发生。
发明内容
本发明的目的在于提供波纹玻璃钢污水净化器，旨在解决现有技术中的污水净化器的强度不够，定位不够稳定的问题。
本发明是这样实现的，波纹玻璃钢污水净化器，包括具有封闭内室的埋于地底的箱体，所述箱体呈长筒型横向布置，所述箱体包括两端的分别朝外拱起的拱璧以及连接两个所述拱璧的呈圆柱体的圆柱壁，所述圆柱壁呈波浪形;
所述内室由三块竖直布置的隔板分隔成相对独立的四个容腔，四个所述容腔依序设置有滤消器、曝气器、厌氧器以及缺氧器，设置有滤消器和缺氧器的两个所述容腔分别独立连接有同于地面的明井，设置有厌氧器以及曝气器的两个所述容腔分别连接有暗井，且连接有滤消器的所述容腔连接有出水弯头，连接有缺氧器的所述容腔连接有进水弯头。
进一步的，所述箱体采用玻璃钢材质。
进一步的，所述箱体的内表面经过抛光处理。
进一步的，所述内室中设置有立体弹性生物填料，所述立体弹性生物填料呈叶片状。
进一步的，所述进水弯头以及所述出水弯头呈“7”字型，且所述进水弯头以及所述出水弯头的下端部侵入所述内室的液面下形成液封。
进一步的，所述进水弯管以及所述出水弯管的外壁进行粗糙处理后涂抹有FRP树脂。
与现有技术相比，本发明提供的波纹玻璃钢污水净化器，将箱体设置成长筒状，且让圆柱壁设置成波浪形，长筒状的箱体设置使得箱体可以承受较大的压强，波浪形的圆柱壁使得箱体整体具有良好的抗耐压性，并且，波浪状的圆柱壁能够良好的使箱体被定位在地底，不易发生横向位移，具有结构紧凑，节约空间，安装方便，省时省工，节能环保，经济适用，经久耐用等优势。
